ブレーキ解除とロック

操作キー

[BRAKE] ([SHIFT]＋[STEP STOP])

操作方法

1

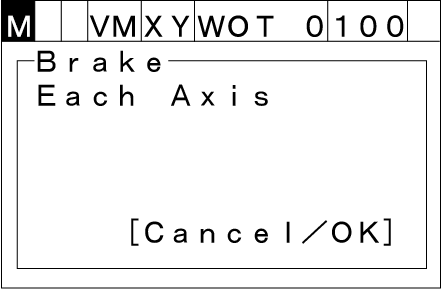

[BRAKE]キーを押して、次のような [ブレーキ設定一覧] を表示します。

2

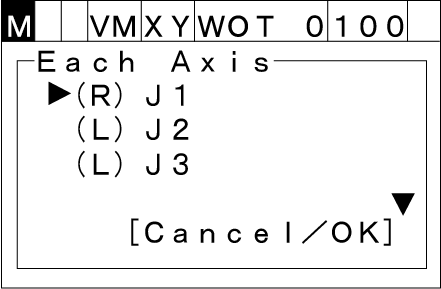

[OK]を押すと、[各軸ブレーキ設定]画面が表示されます。

[Cancel]を押すと、前画面に戻ります。

( )内の文字は各軸のブレーキ状態を示しており、(R)がブレーキ解除中(Release)、(L)がブレーキロック中(Lock)を示します。

3

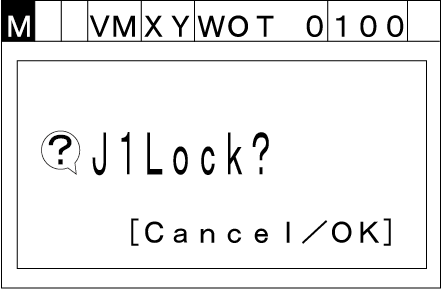

上下カーソルキーで 任意の軸にカーソルをあわせ[OK]を押すと、[ブレーキの解除/ロックの切替え画面] を表示します。

[OK]を押すと、ブレーキの解除/ロックを切り替えることができます。

[Cancel]を押すと、ブレーキ解除/ロックは無効になります。

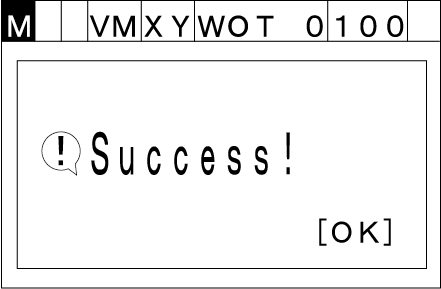

ブレーキの解除/ロックの実行が成功すると、下記のように表示します。

注意事項

• 解除可能なブレーキは1つのみです。ほかの軸のブレーキを解除する場合は、現在解除中の軸はロックされます。
• ブレーキを解除する場合は、イネーブルスイッチを押しながら操作する必要があります。また、ブレーキ解除中にイネーブルスイッチを離した場合はSTO状態となり、ブレーキがロックされます。
