ID : 9699

ツール座標の表示と設定

操作経路 : [F2 アーム] - [F6 補助機能] - [F3 ツール]

ツール座標の設定を行います。

ツール座標は最大63個まで登録できます。

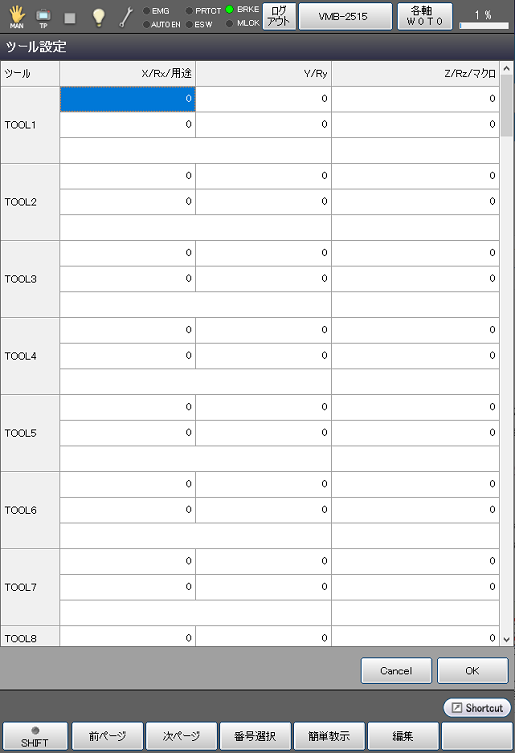

[F3 ツール]を押すと、次のような[ツール設定]画面が表示されます。

使用可能なファンクションキー
[F1 前ページ] 現在表示されているツール座標の直前のページに移動します。
[F2 次ページ] 現在表示されているツール座標の直後のページに移動します。
[F3 番号選択]

テンキーが表示されます。

表示したいツール座標の番号を入力して[OK]を押すと、指定した番号のツール座標が表示されます。
[F4 簡単教示] 数箇所のポイントをロボットで教示することでツール座標を設定します。
[F5 編集]

変更したいツール番号と座標要素を選択し、[編集]を押すと、テンキーが表示されます。
テンキーを使用して値を入力し、テンキー上の[OK]を押すと、値が変更されます。
変更した値は、[ツール設定]画面の[OK]を押すことで確定します。

ID : 9699
