ティーチング

ここでは、ロボットを手動モードで位置変数 "P1" と "P2" の値をティーチングする方法について説明します。

ロボットの位置(P1)のティーチング

スマートTPの初期画面から[F2 アーム]を押すとアームの各軸の情報が表示されます。

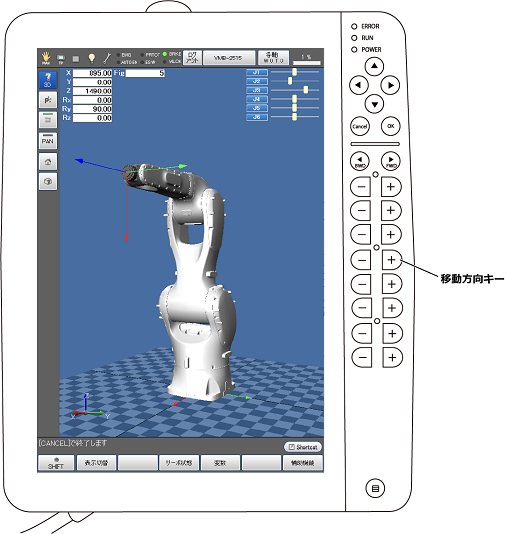

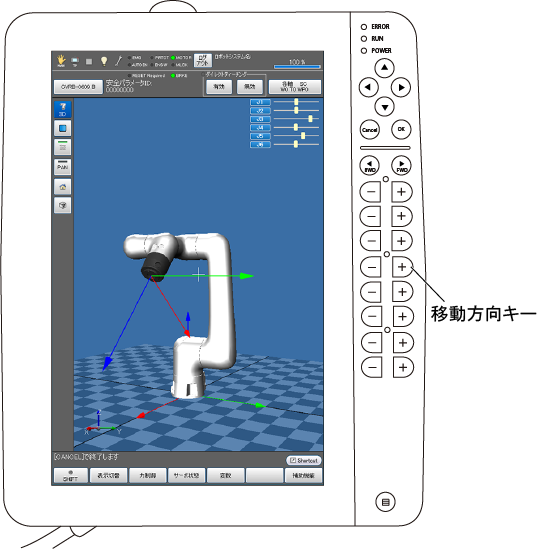

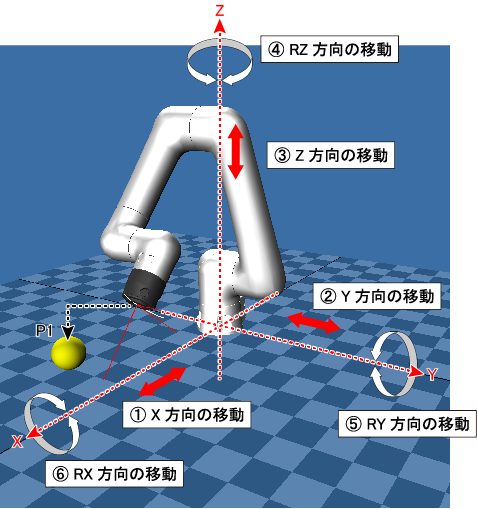

イネーブルスイッチを押しながら、移動方向キーを適宜押して、P1に設定したい位置までロボットを動かします。

ティーチングした値を変数名P1へ保存

次の手順にて、ティーチングした値を変数名 "P1" に保存します。

1

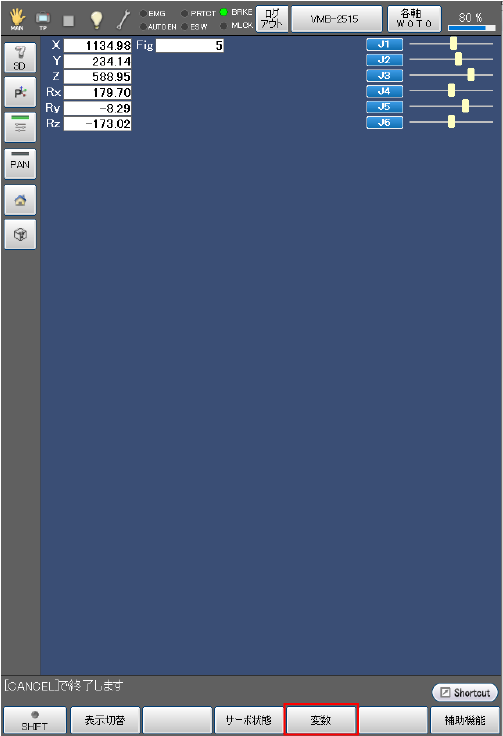

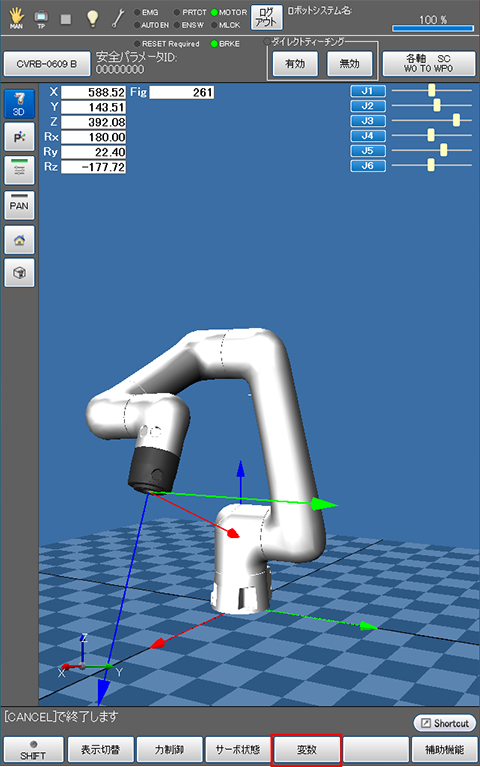

[F4 変数]を押します。

2

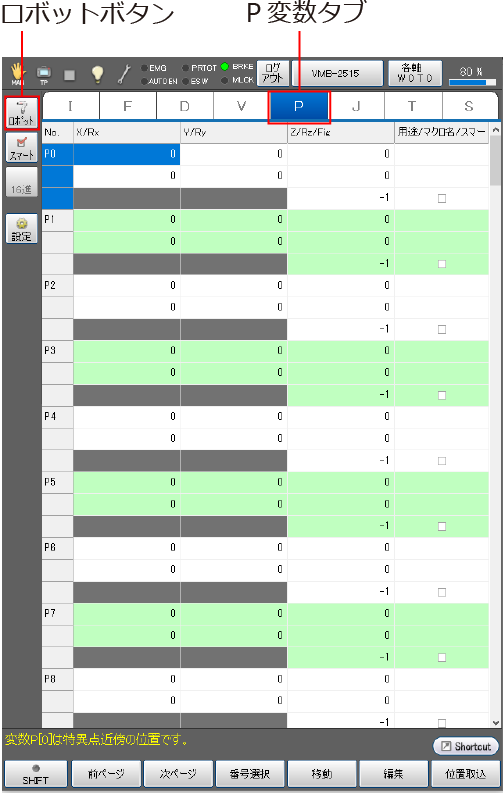

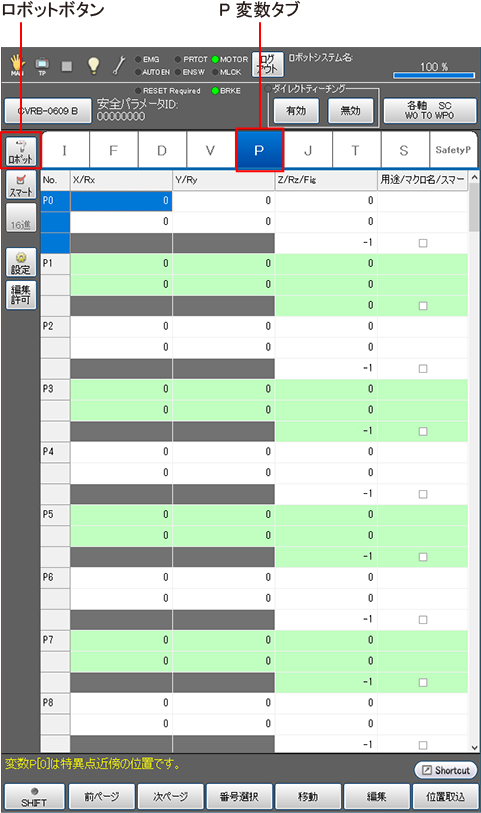

変数画面で変数タイプを選択します。
ここでは、P変数に位置を保存するので、画面内の[P変数タブ]を押します。

3

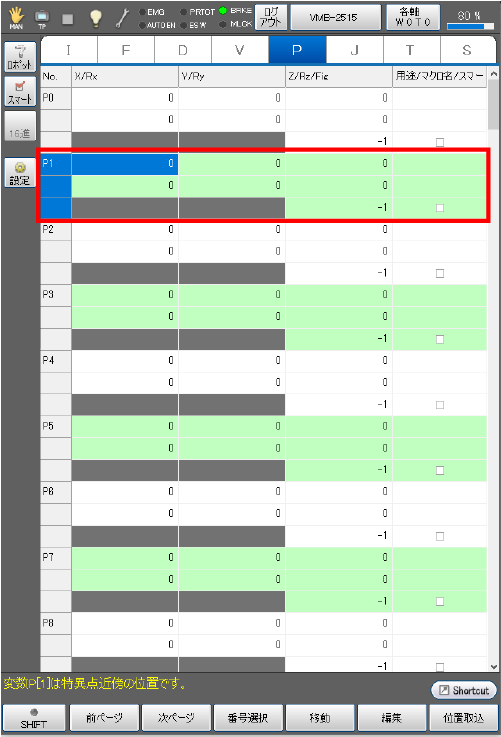

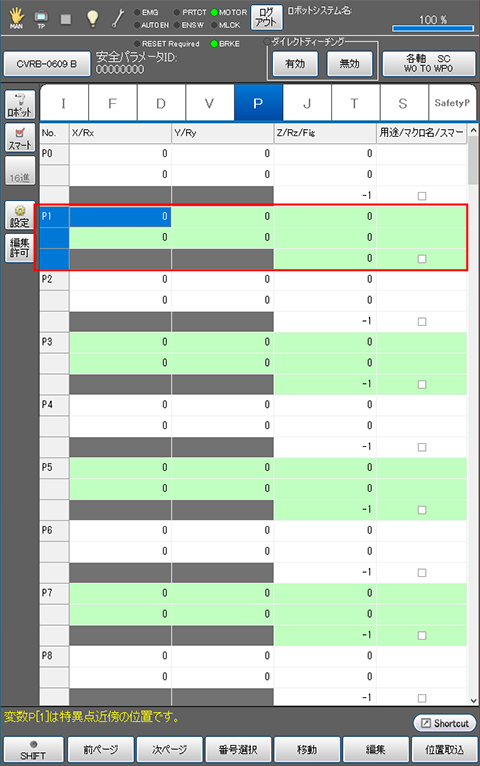

変数名 "P1" の欄を選択します。

P変数画面には、図のように1つの変数において12種類のデータが表示されています。
変数名 "P1"を選択する際、12種類のデータのうちいずれか1つを反転させれば、変数名 "P1"を選択したことになります。

4

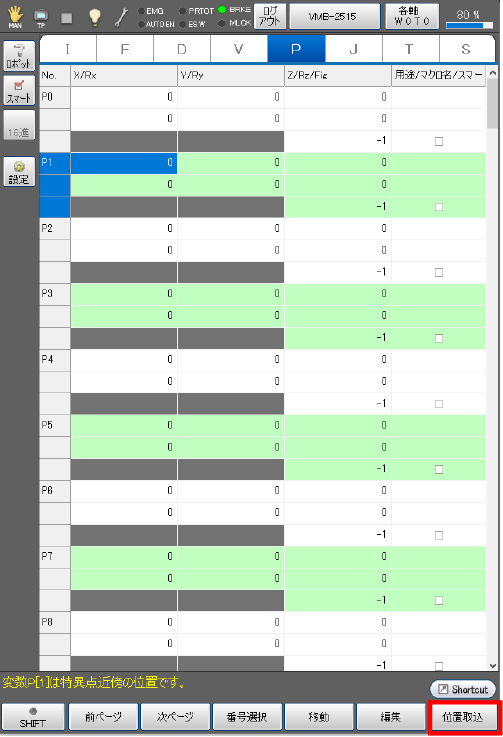

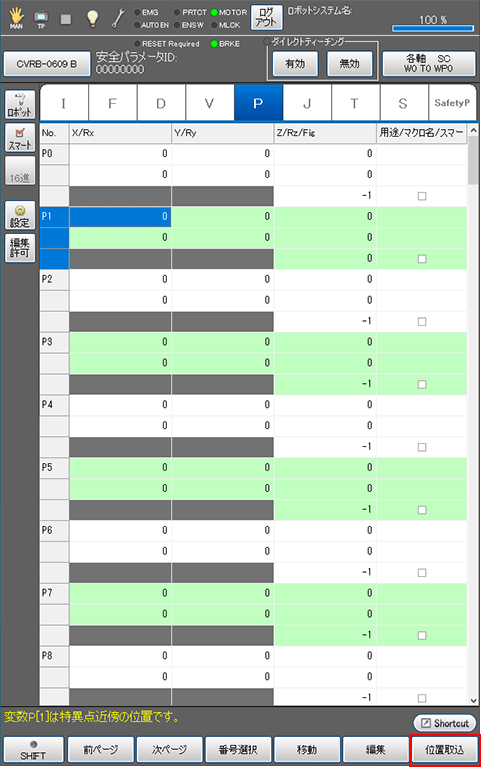

[F6 位置取込]を押します。

5

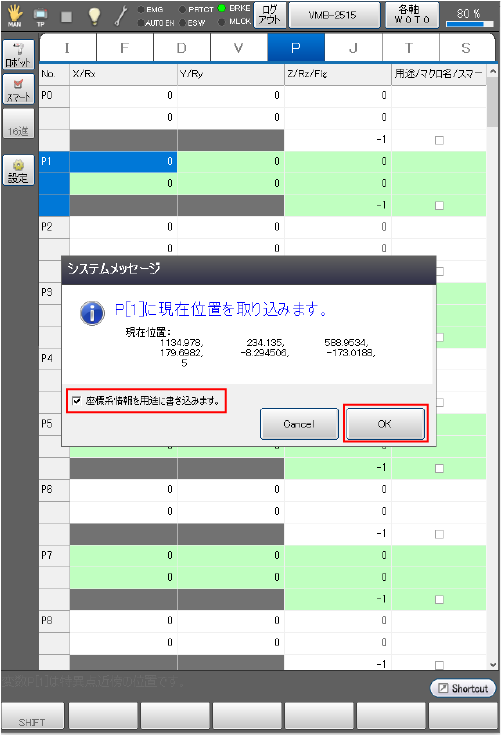

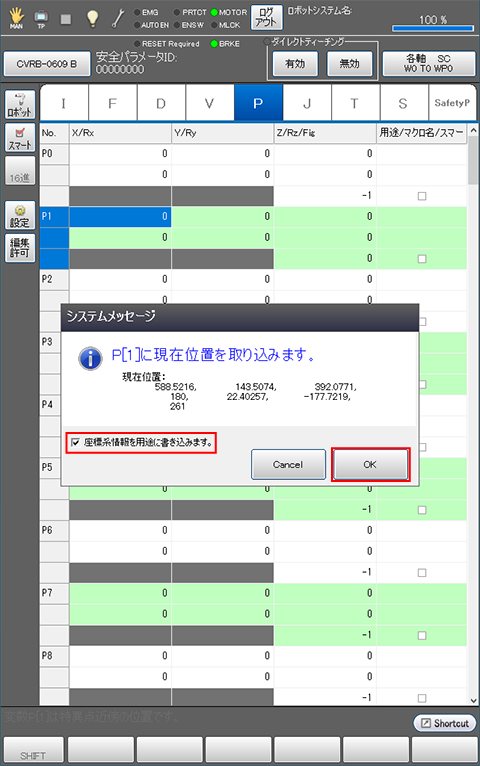

システムメッセージを確認し、良ければ [座標系情報を用途に書き込みます。] にチェックを入れ[OK]を押します。

既に用途欄に書き込みしてある場合は、座標系情報を上書きします。
コントローラ再起動時、[座標系情報を用途に書き込みます。]のチェックは保持されます。
座標系情報が書き込みしてある用途欄を選択し、[F5 編集]を押すと用途欄の内容をクリアします。

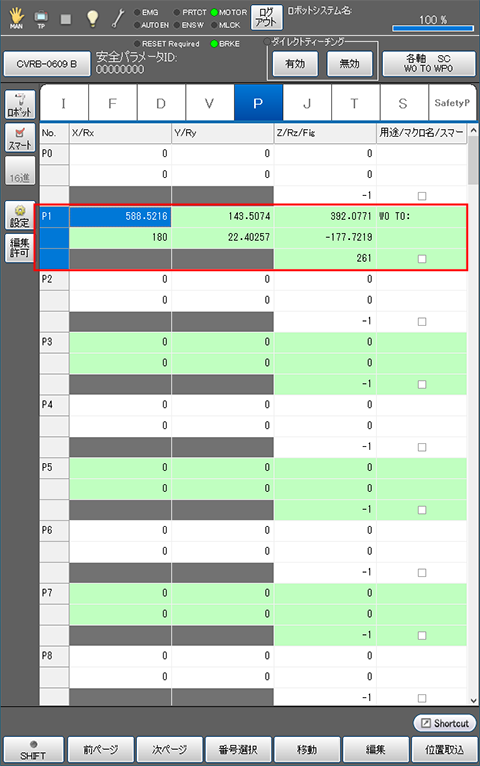

現在位置が変数P1の値として取り込まれます。用途欄には座標系情報(ワーク番号、ツール番号)が書き込まれています。

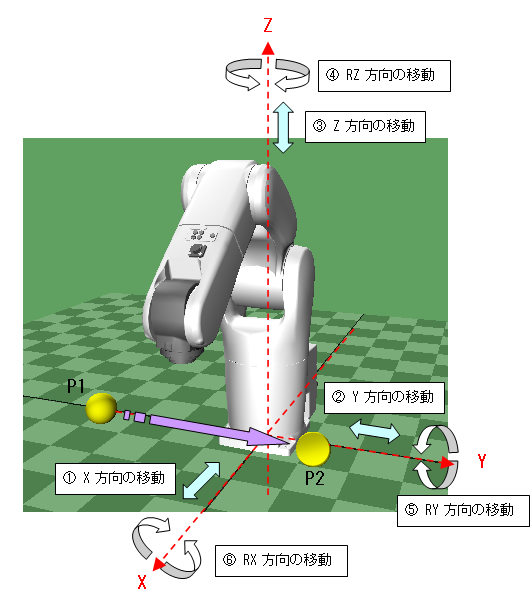

ロボットの位置(P2)のティーチングおよび[変数名 P2]への保存

1

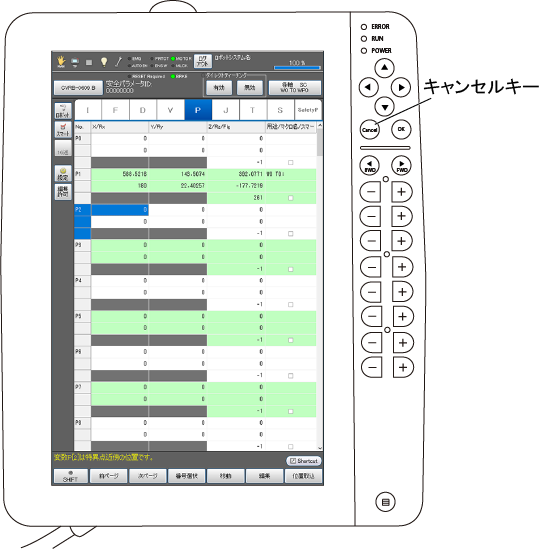

[Cancel]キーを1回押して、[アーム]画面に戻します。

2

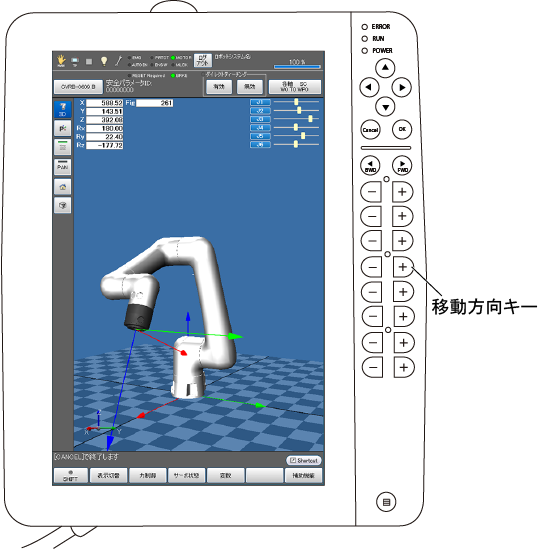

イネーブルスイッチを押しながら、移動方向キーを適宜押して、P2に設定したい位置までロボットを動かします。

3

P1と同様の手順で、ロボットの現在値を変数名 "P2"に保存します。

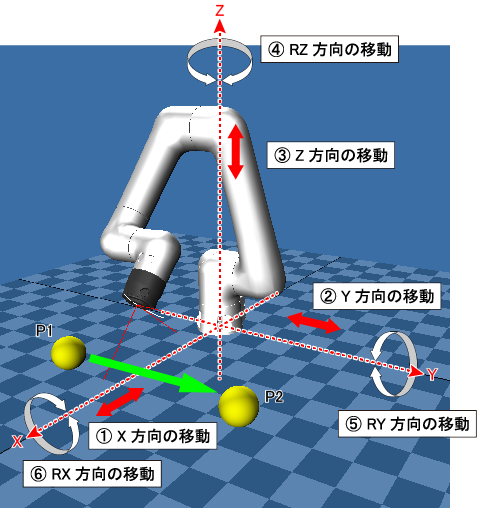

これで、P1とP2のティーチングが完了しました。
