LED显示

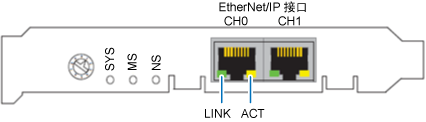

EtherNet/IP Adapter板前操作板



名称	说明
SYS	在EtherNet/IP板启动时亮灯。
MS	EtherNet/IP板动作时亮灯。
NS	一旦连接上，即会亮灯。
LINK	EtherNet一旦连接上，即会亮灯。
ACT	EtherNet框在接收发送时闪烁。

EtherNet/IP界面

指RJ45机械连接器。请使用CH0、CH1中的任意一个。

显示详细

LED名称	颜色	LED状态	状态
SYS	绿	亮灯	操作系统运行中。
	黄	以1Hz周期闪烁	发生启动错误。
	黄	亮灯	等待启动加载器启动处理完成。
	-	熄灭	未供给电源或硬件不良。
MS	绿	亮灯	运行中:：正常运行时，MS（Module Status indicator) LED亮绿灯。
	绿	闪烁	待机状态：设定未完成时，MS LED闪烁绿色。
	红	亮灯	大缺陷：发现无法恢复的重大缺陷时，MS LED亮红灯。
	红	闪烁	小缺陷：发现可恢复的缺陷时，MS LED闪烁红色。 NOTE：设定错误/矛盾被视为小缺陷。(*预约功能）
	红/绿	闪烁	自我诊断中：电源供给测试时，MS LED闪烁绿色/红色。
	-	熄灭	无电源供给：无电源供给时，MS LED熄灭。
NS	绿	亮灯	有连接：至少有1个连接时（即使是讯息路由器），NS（Network Status indicator) LED亮绿灯。
	绿	闪烁	无连接：即使可获取IP地址，当未连接时，NS LED会闪烁绿色。
	红	亮灯	重复IP*：检测到正在使用IP地址时，NS LED亮红灯。(*预约功能）
	红	闪烁	连接超时：1个以上对象连接超时时，NS LED闪烁红色。所有超时连接恢复，或对系统进行复位后，闪烁将会消除。
	红/绿	闪烁	自我诊断中：电源供给测试时，NS LED闪烁绿色/红色。
	-	熄灭	无电源供给、无IP地址：无IP地址时（或电源OFF）、NS LED熄灭。
LINK / RJ45 Ch0 & Ch1	绿	亮灯	连接Ethernet中。
	-	熄灭	未连接Ethernet。
ACT / RJ45 Ch0 & Ch1	黄	闪烁	发送/接收Ethernet框中。

HSR、HSA1系列机器人时

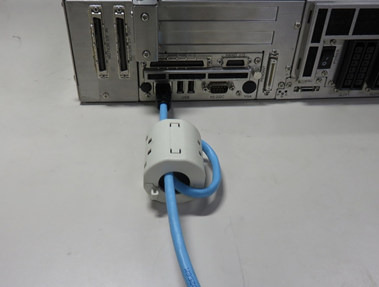

HSR、HSA1系列机器人(UL规格除外)中，若本体间电缆长度在12m以上时，请将与本体间电缆同箱包装的铁淦氧磁心在LAN电缆中绕2圈。
