USB相机的设定方法
说明IDS公司的USB相机的设定方法。
使用IDS Camera Manager，并进行相机ID设定和触发模式设定。
在触发模式下使用相机。
下表表示配备在RC8系列的各版本上的相机驱动程序的版本。
| RC8系列Ver. | 相机驱动程序的版本 | IDS公司制造 USB相机 |
|---|---|---|
| ～Ver.1.8.6 | 4.22.00 | USB2 uEye SE,RE,ME系列等(XS不支持) |
| Ver.1.8.7～ | 4.30.00 | USB2 uEye SE,RE,ME,XS系列等 |
| Ver.1.12.0～ | 4.50.00 |
安装驱动程序
1
启动安装程序。

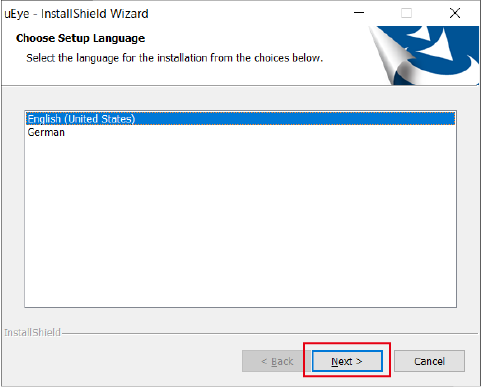

2

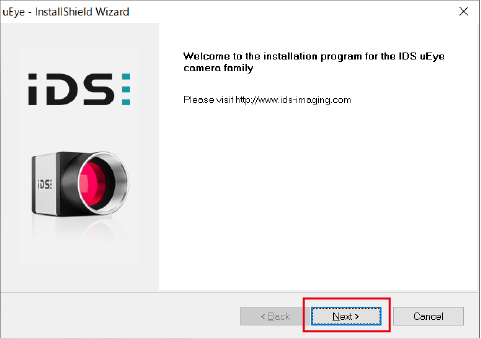

单击“Next”。
3
单击“Install driver”。
根据安装程序的版本不同，有时可能不显示选择画面，而是显示以下画面。此时，单击“Next”。

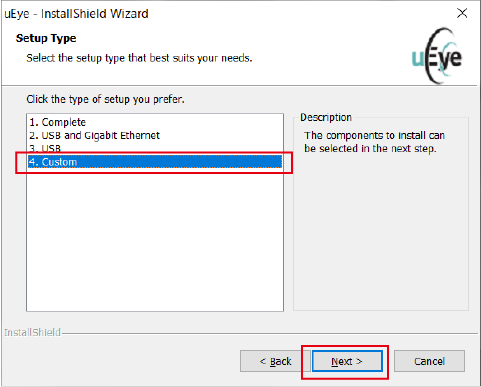

4
选择“4．Custom”，单击“Next”。

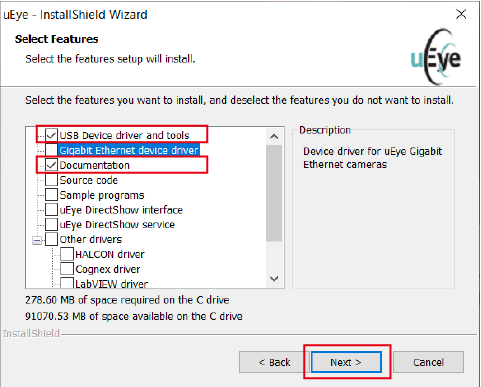

5
取消“USB Device driver and tools”和“Documentation”以外的勾选，单击“Next”。
6

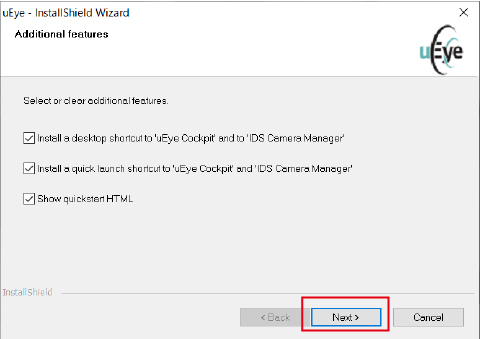

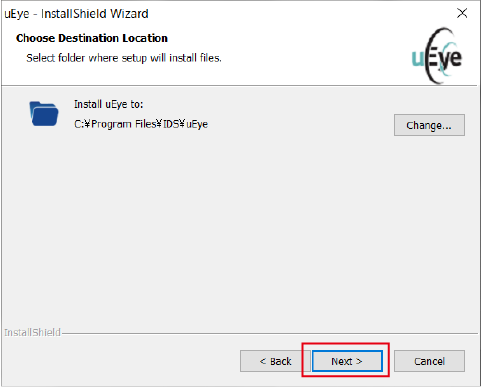

单击“Next”。
7

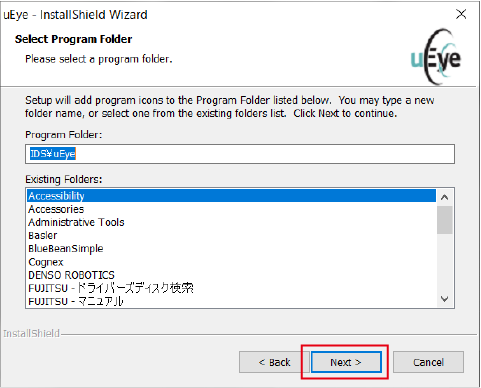

单击“Next”。

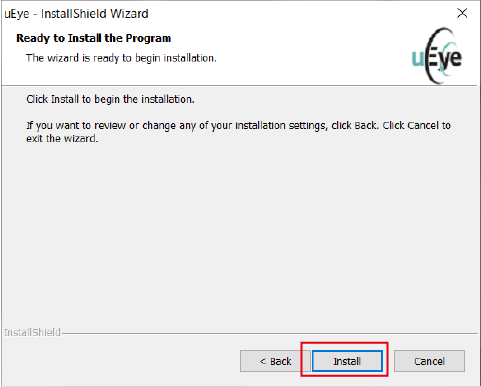

8
单击“install”。
9
单击“Next”。

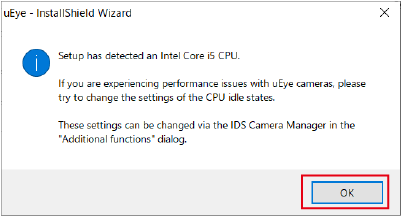

10
单击“OK”。

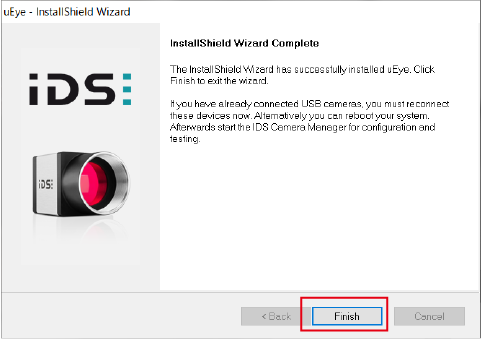

11
单击“finish”。
相机ID的设定
1
启动IDS Camera Manager。
2

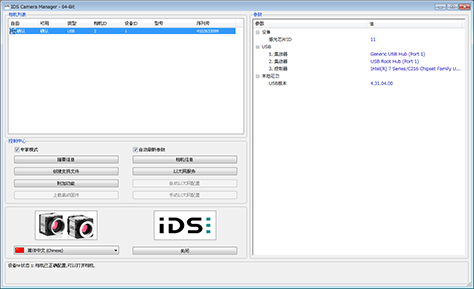

从相机列表中选择设定ID的相机。
3

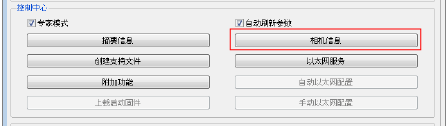

单击“照相机信息”。
显示“照相机信息”画面。

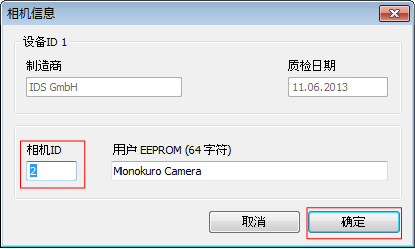

4
在“照相机ID”中输入任意ID后，按下“OK”。
ID范围为1～5。
用户ID 1～5对应控制器图像存储区域的ID 206～210。
使用多台相机时，请勿重复设定ID。
触发模式的设定
1

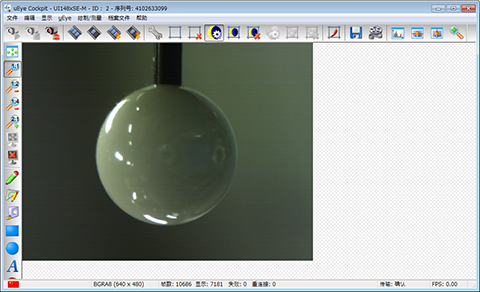

选择设定拍摄条件的相机后进行双击。

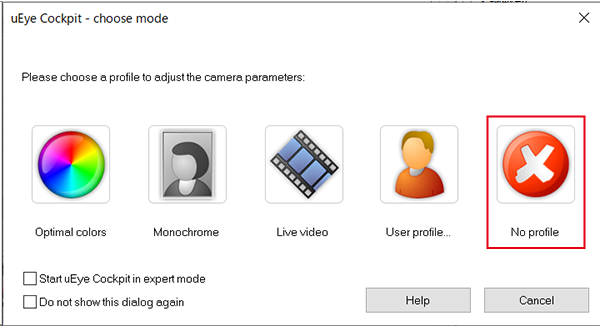

单击“无特征”。
打开拍摄工具。

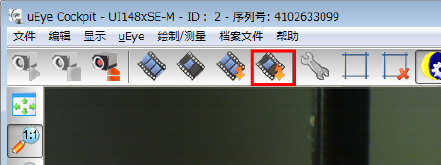

2
按压“单次对焦”按钮。连续模式结束。

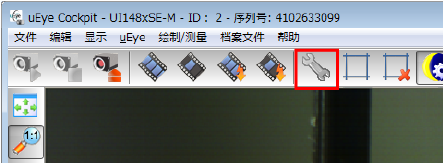

3
按压“设定”按钮。
打开相机设定的画面。

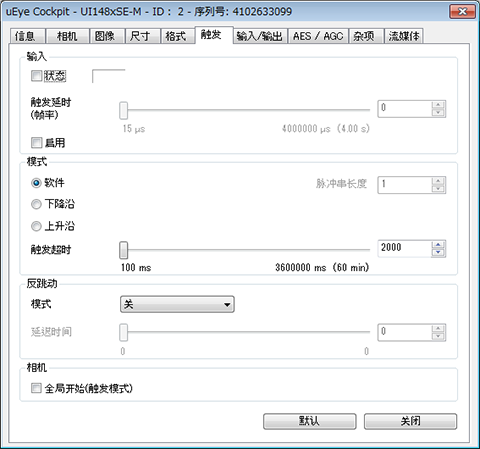

4
选择“触发器”标签。

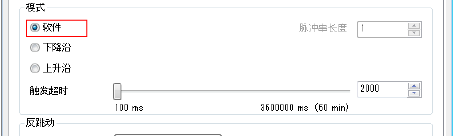

5
选择模式中的“软件”。
（硬件触发时，选择边缘）
6

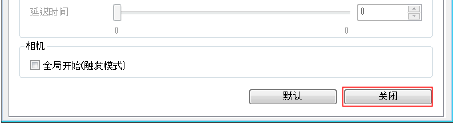

按压“关闭”按钮后，关闭拍摄工具。
7
通过“文件”-“参数保存”-“参数设定”将设定保存至相机。
详细内容请参照IDS公司的相机设定手册。
使机器人控制器识别相机
想使机器人控制器自动识别相机时，请在接通机器人控制器的电源前，连接相机。
在接通机器人控制器的电源后连接相机时，不能自动识别相机。
在接通机器人控制器的电源后连接相机等，相机未被自动识别时，请手动识别。以下阐述操作步骤。
- 按内置视觉菜单的[F6 切断]，结束内置视觉功能。
- [F6 切断]切换为[F6 连接]。按[F6 连接]，使其识别相机。
详细情况请参照“内置视觉的显示、操作”。
