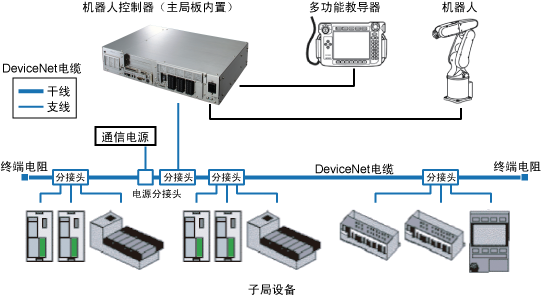

系统构成和构成要素

就DeviceNet网络系统的构成和构成要素进行说明。

节点

DeviceNet的节点中包括连接外部I/O的子局及管理这些子局的主局。在主局和子局中，由于仅进行网络地址的设定，因此物理配置不受限制。

• 最多可连接63台子局。

干线、支线

干线指在两端安装终端电阻的电缆。 支线指从干线中分支的电缆。 干线、支线均可用DeviceNet粗电缆、DeviceNet细电缆或使用两者进行构建。

• 粗电缆用于长距离干线或高强度干线、支线。
• 细电缆用于干线、支线的配线及进行简易终端处理时。

干线长度

DeviceNet中可使用的干线总长度根据数据传输速度及所使用的电缆类型（粗电缆或细电缆）而不同。

另外，在DeviceNet中也可组合粗电缆和细电缆进行构建。此时，粗电缆和细电缆的合计最大电缆长度可按以下计算公式计算。

L（粗）表示粗电缆长度，L（细）表示细电缆长度。

支线长度

支线长度为从干线的分接头开始到支线最远处节点间的电缆距离。另外，由于网络整体支线的总延长（合计长度）根据通信速度而不同，因此应保持在下表总延长距离以内。

终端电阻

DeviceNet中，需将终端电阻安装至干线两端。终端电阻的规格如下所示。

• 121Ω
• 1％的金属薄膜
• 1/4W


通信电源

为了使用DeviceNet，需通过DeviceNet电缆向各节点供给通信电源。另外，通信电源、内部电路电源、I/O电源均由其它电源供给。

DeviceNet连接方式

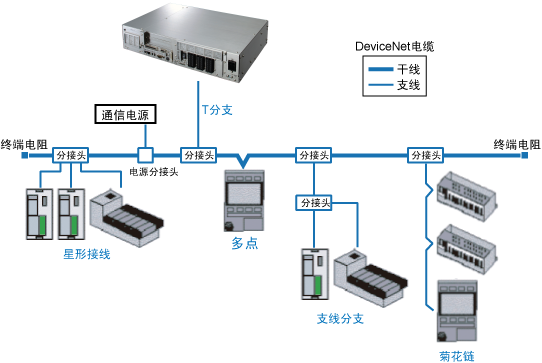

在DeviceNet的连接方式中，可采用下图所示的多点、星形接线、T分支、菊花链、支线分支等各种连接形态。
