第3轴（Z轴）135mm行程时的机械末端变更

可通过在正方向（上方向）和负方向（下方向）分别制作、安装相应的机械限动器变更第3轴（Z轴）的可运行范围。参照以下制作图纸，制作适合可运行范围的机械限动器。
将Z轴移动至可安装机械限动器的位置后，关闭电机电源和控制器电源，安装机械限动器。请勿在Z轴制动器解除的状态下进行安装作业。

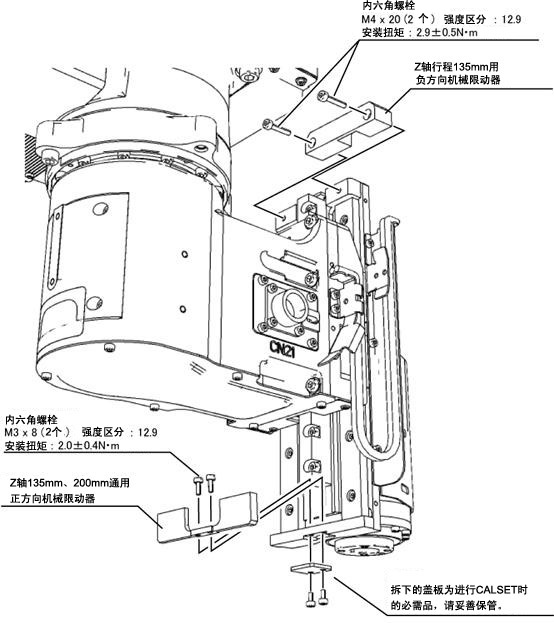

XR系列

• 第3轴（Z轴）负方向机械限动器的制作图纸（z：135mm时）
• 第3轴（Z轴）正方向机械限动器的制作图纸（z：135mm、200mm通用）

XR2

• 第3轴（Z轴）负方向机械限动器的制作图纸（XR2时）
• 第3轴（Z轴）正方向机械限动器的制作图纸（z：135mm、200mm通用）

正方向与XR系列相同。请参照上图。

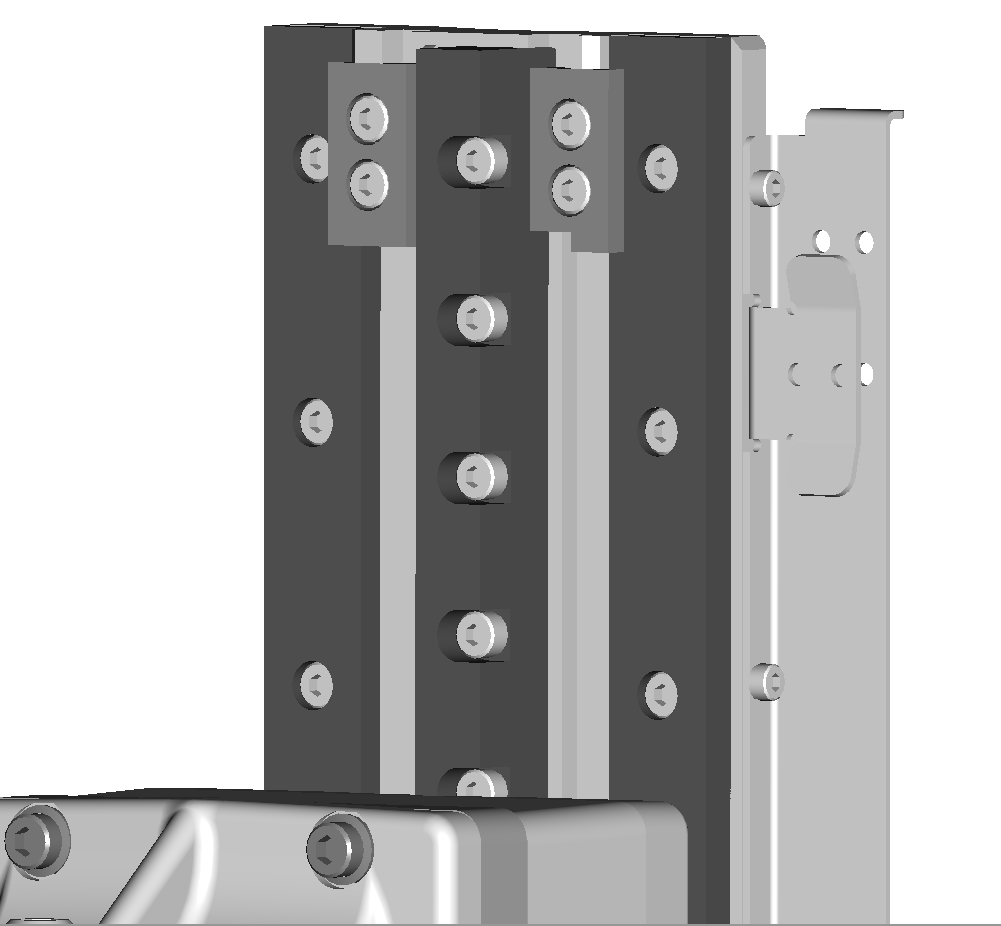

负方向按照下图安装。
