将CALSET治具安装至第4轴

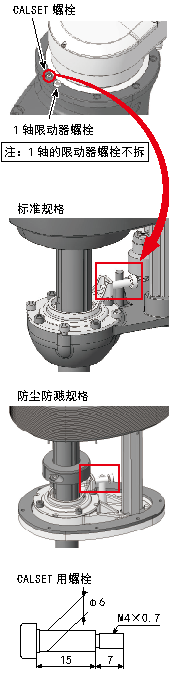

执行4轴的CALSET时，需要下图所示的CALSET螺栓。由于CALSET螺栓插入在本体中，因此将其拆下并安装至上图所示的位置。CALSET完成后，拆下4轴的CALSET螺栓并安装到原位置进行保管。

T轴（4轴）CALSET时的注意事项

1. 拆下本体上安装的CALSET螺栓，将其安装在4轴旋转轴上，作为T轴的机械限动器。
   CALSET螺栓的正确紧固扭矩为0.5~1.5Nm。


   CALSET结束后，请务必拆下CALSET螺栓。

   实施CALSET时，请使用已装在本体上的CALSET螺栓。

2. 用手握住旋转轴上端的限制器，再用手轻轻压至CALSET位置。
   （参考值按压扭矩：0.5Nm以下）


   如果在T轴使用过大扭矩压入，则可能发生错位。

3. 防尘防溅型(HM-W)时，请拆下下侧蛇管，执行CALSET。
