安装

• 请将控制器保护箱Light设置在室内。
• 请将控制器保护箱Light水平设置。

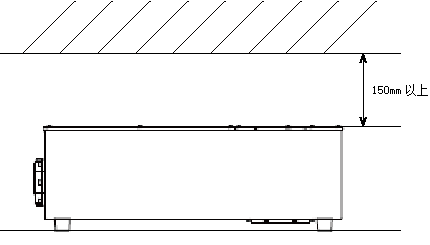

• 请距离控制器保护箱Light的上面开口部150mm以上。

直立安装

直立安装时，请购买选件的底座套件。

底座套件支持2019年7月以后出厂的保护箱Light。关于保护箱Light是否支持底座套件，请确认保护箱Light的编号。

保护箱Light的编号为“410181-020*”，实际上“*”处有数字。

• “*”处有“1”或者“1”以上的数字时（编号：410181-0201等）
  2019年7月以后出厂的保护箱Light。支持底座套件。
• “*”处有“0”时（编号：410181-0200）
  2019年7月以前出厂的保护箱Light。不支持底座套件。

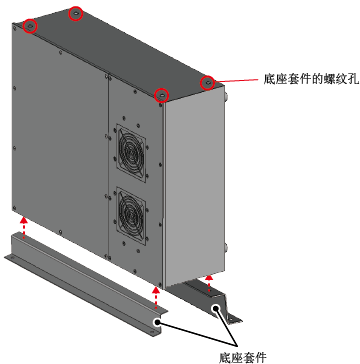

在保护箱Light上有安装底座套件的螺纹孔。在侧面的两侧各有4个螺纹孔，可由用户自己选择安装在何处。

• 底座套件（另售）

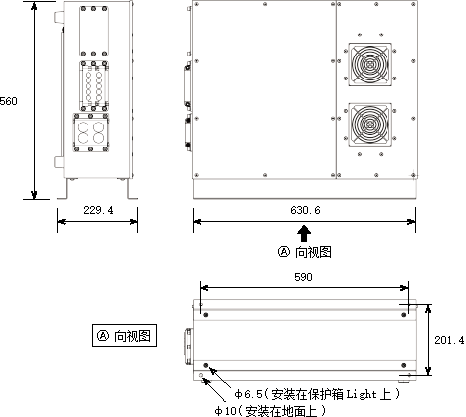

下图表示使用了底座套件时的外形尺寸。

安装方法

1

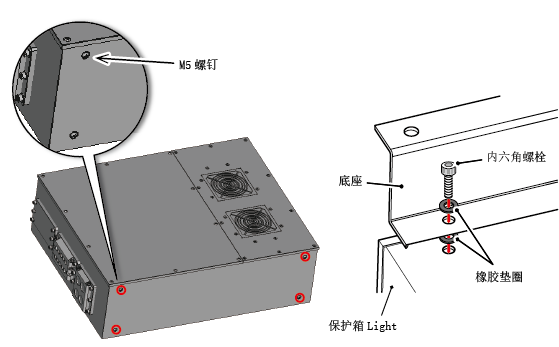

拆下安装保护箱Light侧的螺钉4颗。

接着，用底座套件上附带的橡胶垫圈和内六角螺栓，固定保护箱Light和底座。将橡胶垫圈夹进底座的两面（参照下图），用内六角螺栓固定4个螺纹孔（φ6.5）。

推荐力矩：3N.m

2

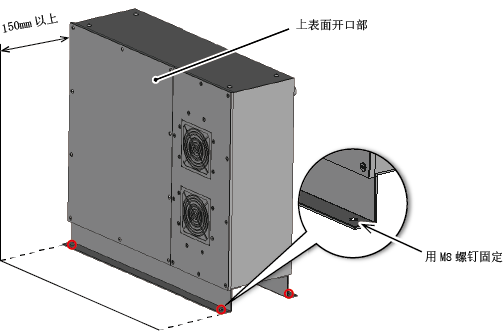

将固定了底座的保护箱Light放在设置位置。与水平设置时相同，请距离上面开口部150mm以上。

将固定用M8螺钉穿过螺纹孔(φ10)，用4可螺钉固定在地面上。

同箱包装中没有固定在地面上的螺钉。请用户另行准备。
