法兰组件（选件）的安装方法

法兰组件的安装方法如下图所示。法兰组件包括法兰、固定螺栓(M5×16)、定位螺丝(M4×6)。按照下述步骤进行安装。

1. 擦除插入法兰的T轴旋转轴外围部分的油。
2. 松动法兰的定位螺丝，使法兰能够插入T轴旋转轴。
3. 将法兰按至接触螺母端面A的位置，旋转法兰使定位螺丝的位置对准T轴旋转轴的平面部位。
4. 慢慢地拧紧定位螺丝，将其推至T轴旋转轴平面部位，法兰旋转槽消失后，通过规定扭矩紧固定位螺丝。（定位螺丝的紧固力矩：1.6±0.3N.m）
5. 紧固固定螺栓(M5×16)，固定法兰。（固定螺栓的紧固力矩：8.8±0.9N･m）

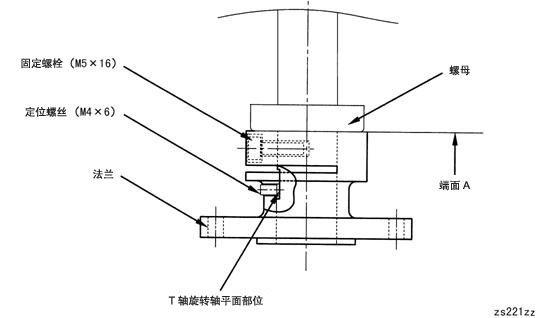

法兰组件的安装方法
