机器人本体的电气配线、气动配管方法

参考以下示例，安装机器人前端安装的夹治具、工具的电气配线、气动配管。

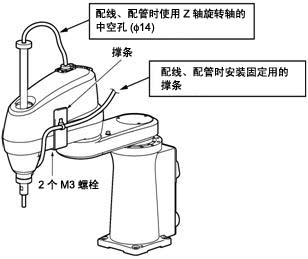

使用Z轴旋转轴的中空孔时

机器人机型	HSA1用
Z轴的中空孔直径	φ14

注意安装撑条时，在1轴和2轴初始设定的动作范围内，撑条或配线、配管与机器人可能发生干扰。发生干扰时，更改软件限位并缩小动作范围后再使用。

ID : 2933

本页相关信息: 配线、配管时使用Z轴旋转轴中空孔的注意事项; 配线、配管固定用撑条的制作示例; 禁止使用机械末端螺栓和机械限动器的配线、配管; 机器人的一次侧气动配管
