2台转台、1台机器人的构成

下图为视觉跟踪的示例。
在转台运行较慢，机器人有充足的时间进行挑选动作等情况下使用。

在读取工件的位置信息时，也会读取传送带编号，机器人根据该信息挑选相应转台上的工件。

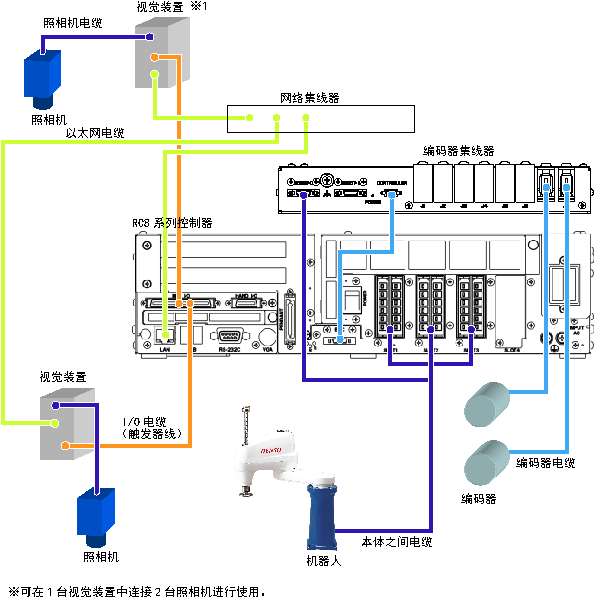

接线图

关于接线，请参照下图。
需要预先将2台转台的编码器连接至主局控制器。

关于编码器集线器

编码器集线器有旧件和新件。

使用新件时，请将本体间电缆的编码器线接在编码器集线器上刻有“ROBOT-0”字样的（从正面观察位于左侧）连接器上。

有关外形尺寸及设置上的注意，请参照“编码器集线器”。
