连接器的组装步骤

说明将Ethernet电缆组装在紧固螺母上的步骤。

1

处理电缆末端。

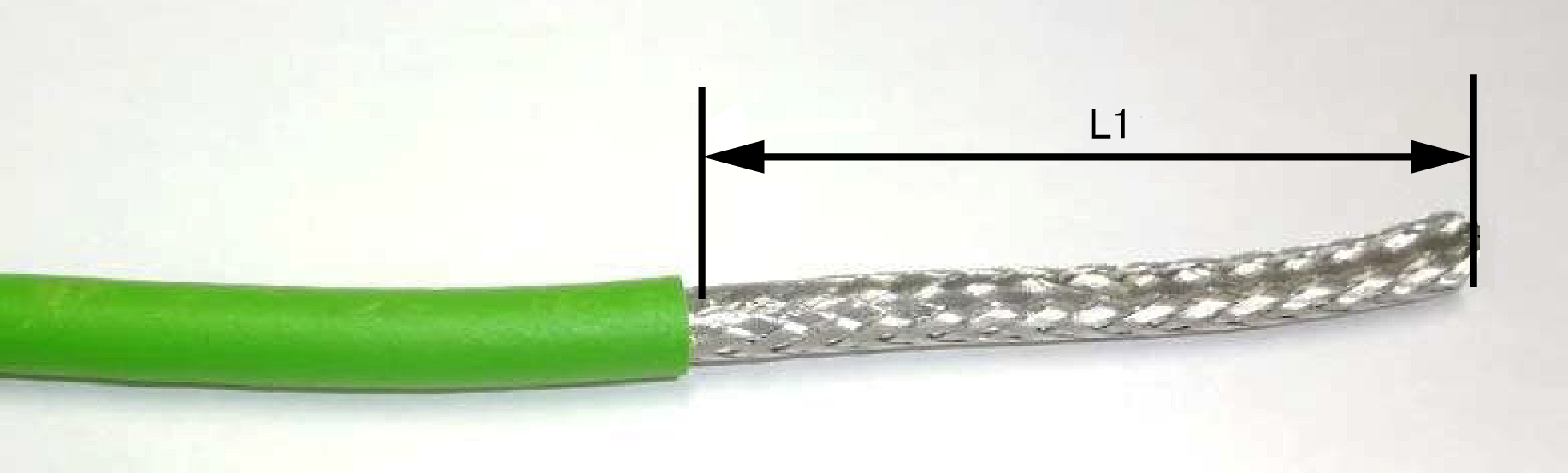

请从电缆端部剥掉L1(40～80mm)。
（推荐工具：Phoenix Contact公司制造 WIREFOX-D 11 (1212160)）

2

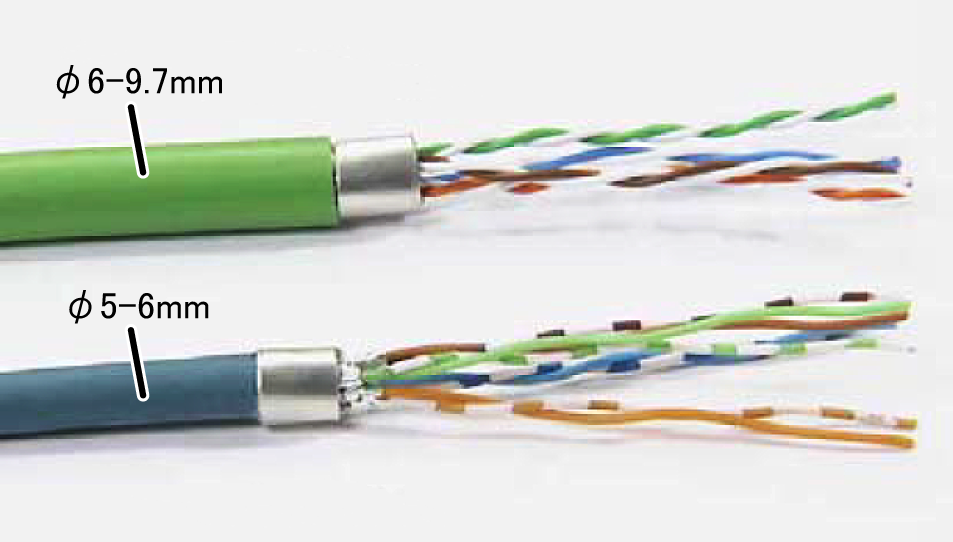

处理电缆的屏蔽线。

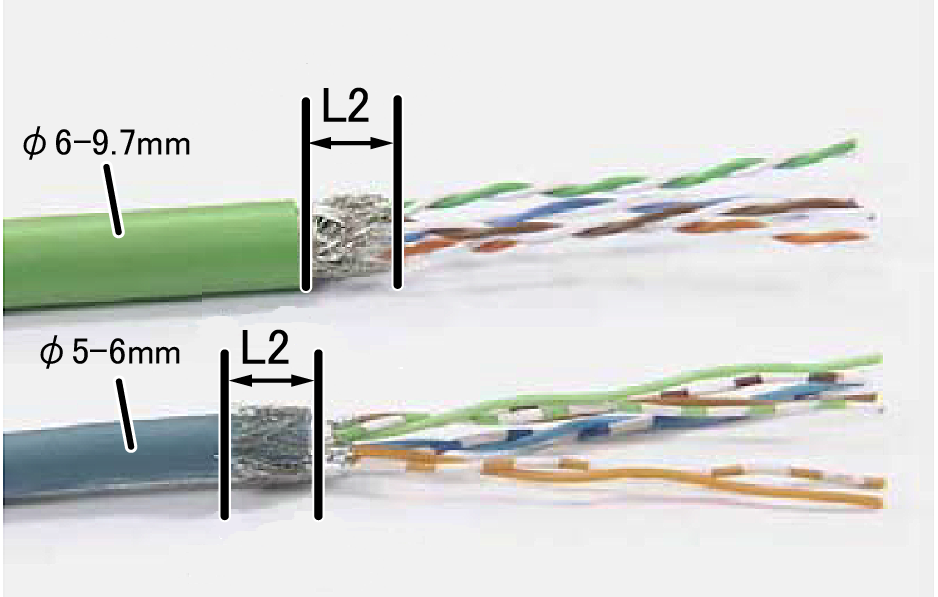

保留屏蔽线L2=约6mm，去除电线以外的东西（覆盖电线的铝箔、电线与电线之间的线等）。
处理方法因电缆外形而异。

• φ≧6mm：不折叠
• φ<6mm：折叠在电缆铠装上

3

为了使屏蔽线的粗细为φ6～7，用附带的带粘接剂的导电胶带捆扎。
使用双绞线时，松开扭绞，结合紧固螺母的端子颜色(在STEP 5说明)预先整理好，能够顺利作业。

4

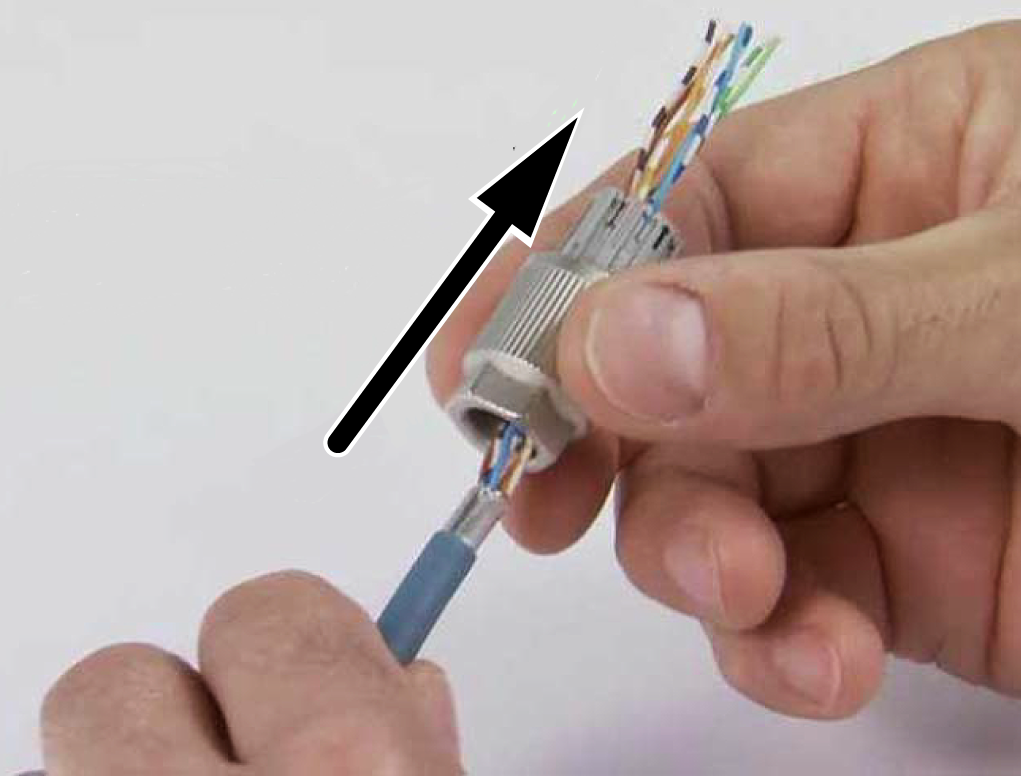

将电缆线穿过紧固螺母。

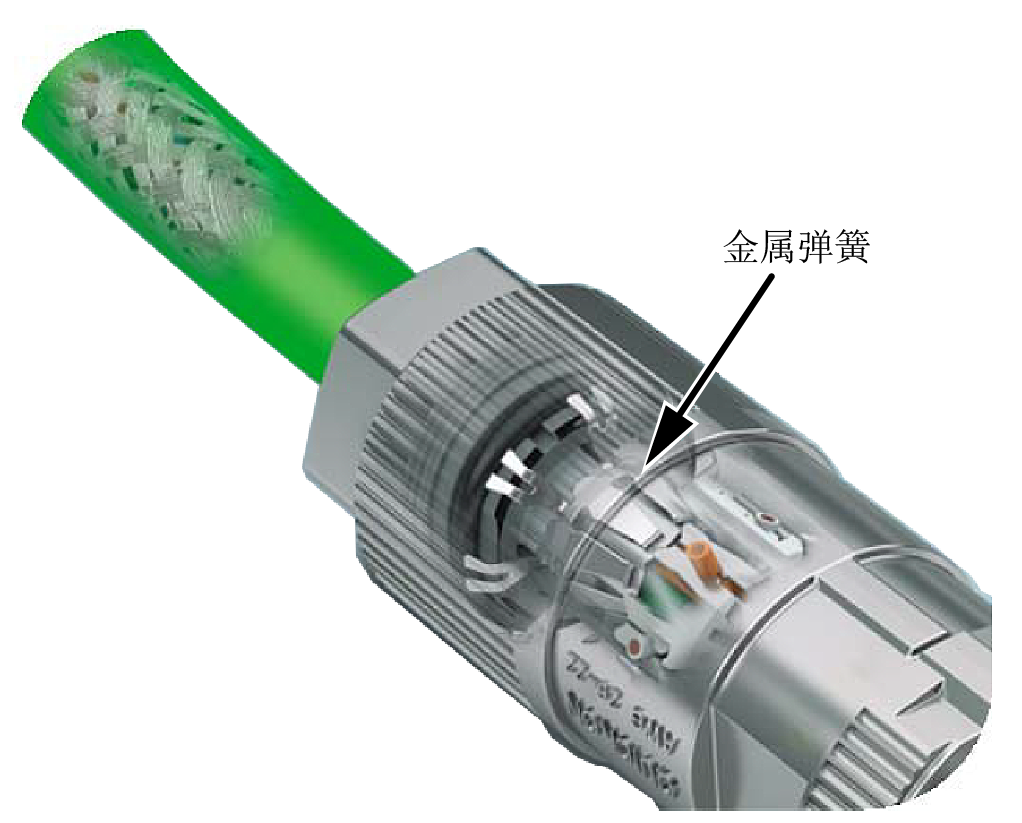

轻轻压进电缆，直到捆扎屏蔽线的部位接触紧固螺母内部的金属弹簧。

5

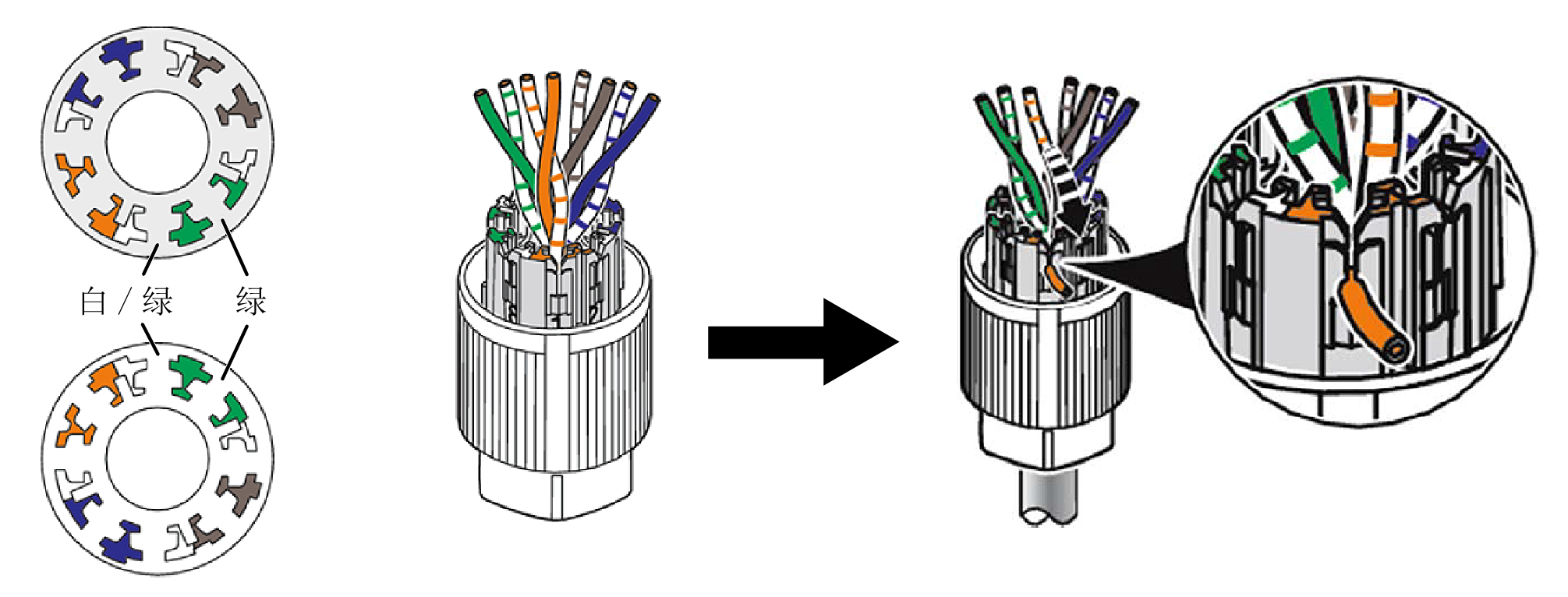

将与端子同色的电线压进端子的间隙。

6

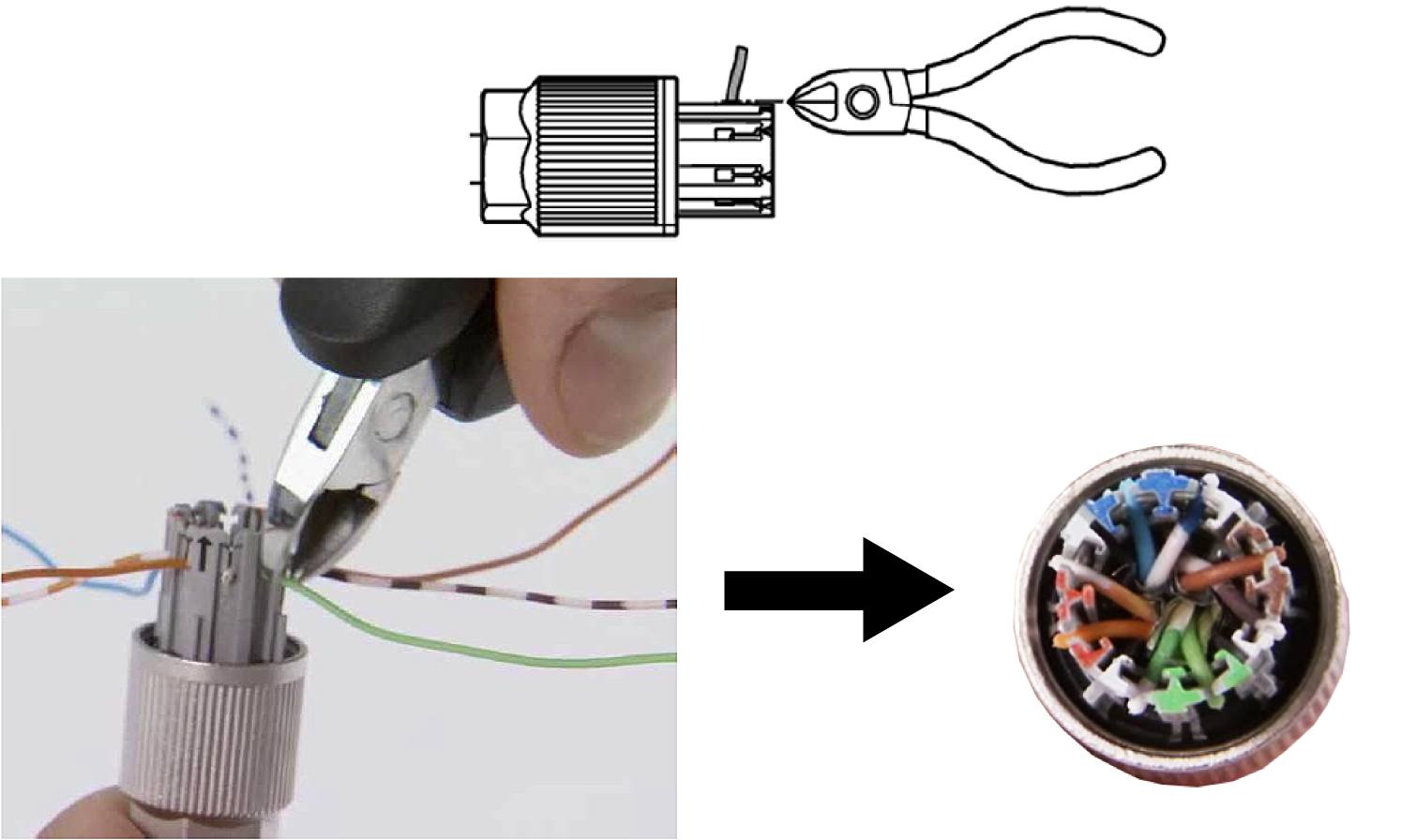

用斜口钳剪断多余的电线。

7

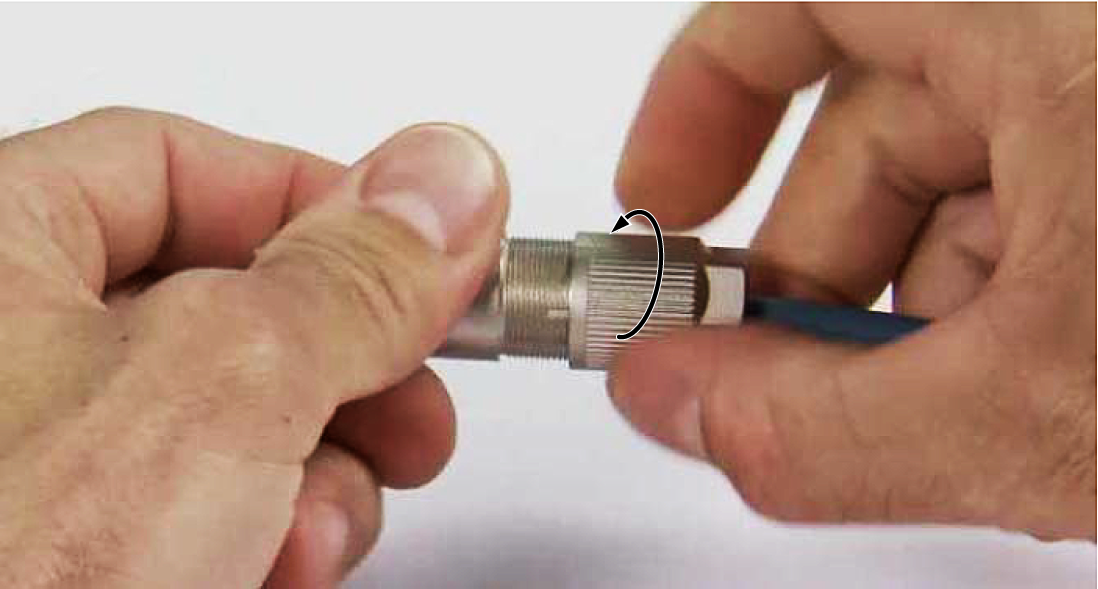

对准插头与紧固螺母的箭头，将紧固螺母插入插头。

用手转动紧固螺母，直到看不见箭头。

8

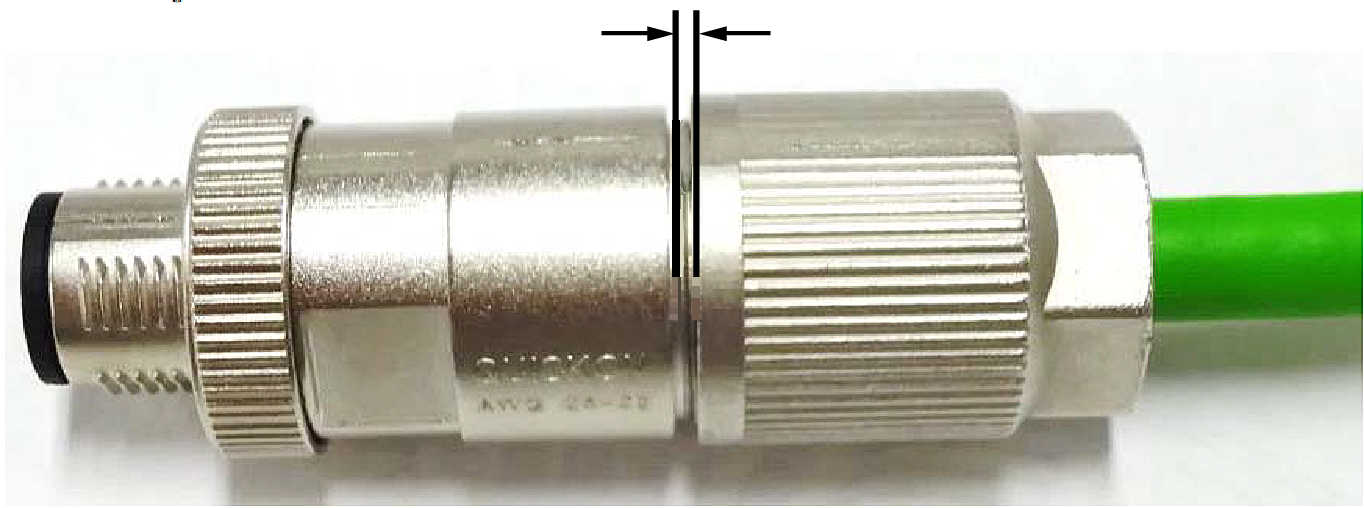

用扳手（开口宽15mm）夹持插座侧面的平面固定，用扭力扳手紧固紧固螺母。（推荐扭矩值：5Nm）
