编辑数据通信画面的显示、变更（选择Ethernet时）

操作路径：[F6 设定]-[F5 通信与启动权]-[F3 数据通信]-[选择装置的Ethernet]

变更Ethernet装置的数据通信设定。

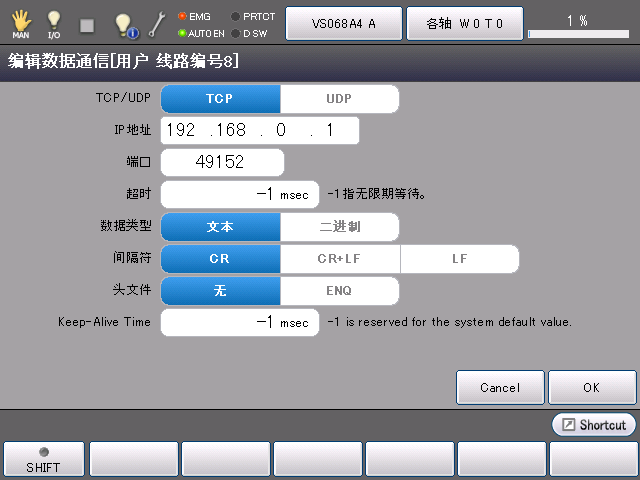

选择装置的Ethernet后按压[F5 编辑]，则显示以下[编辑数据通信]视窗。
当前选择的项目反衬显示。可直接触摸画面选择设定项目。
选择各变更项目后按压[编辑数据通信]视窗中的[OK]来确定设定变更。

用户线路选择时

项目	说明
TCP/UDP	指定通信协议。选择TCP或者UDP之一。 TCP可发送接收，UDP是发送专用功能(控制器 -> 外部机器)。
IP地址	指定服务器的IP地址。
端口	指定服务器的端口编号。
超时	设定服务器无应答时的超时时间[ms]。如果设为“-1”，无限等待。
数据类型	指定数据为文本或者二进制。
间隔符	指定文本类型时，指定通信用文本的分隔符。选择"CR"(0x0D）、"CR+LF"（0x0D 0x0A）或"LF"(0x0A）。 (LF为Ver.1.12.*或更高版本）
头文件	指定文本类型时，指定通信用的头文件。选择无头文件或者"ENQ"(0x05)之一。
Keep-Alive时间	为了确认与通信设备的连接状态，指定定期发送信号的时间。如果设为“-1”，变为系统的规定值。（Ver.1.12.*或更高版本）

如果追加推荐端口列表的LAN适配器，可使用多个以太网IP地址。
设定了相同的网络IP地址时，通信可能失败。

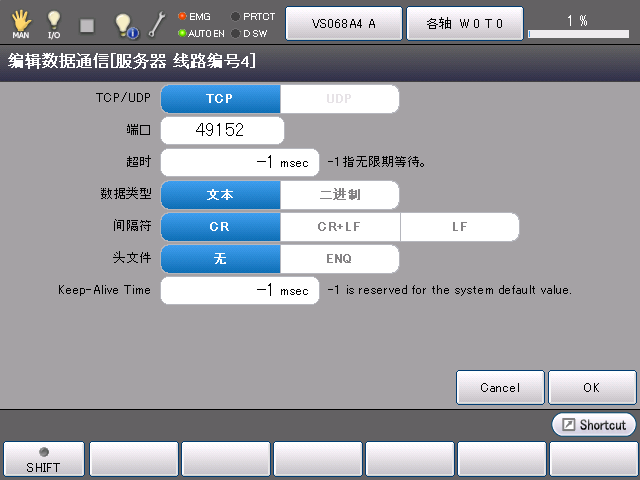

服务器线路没有服务器的IP地址、端口的设定。
另外，通信协议只能选择TCP。
关于其他项目，请参照用户线路。
