各部分的功能和板的设定
I/O用电源的设定
并行I/O面板可将I/O用电源(+24V DC)设定为外部电源或设定为内部电源。出厂时，为外部电源设定。
I/O用电源的设定方法
| I/O用电源的设定 | JP1、JP2设定 | 设定方法 |
|---|---|---|
| 外部电源 |
JP1，JP2（打开） |
在出厂时设定的状态（JP1、JP2均打开）下使用。 |
| 内部电源 |
JP1，JP2（短路） |
用短路插座将“JP1的1-2”及“JP2的1-2”短路。 |
|
注意：请务必在控制器电源为OFF的状态下进行设定。 |
||

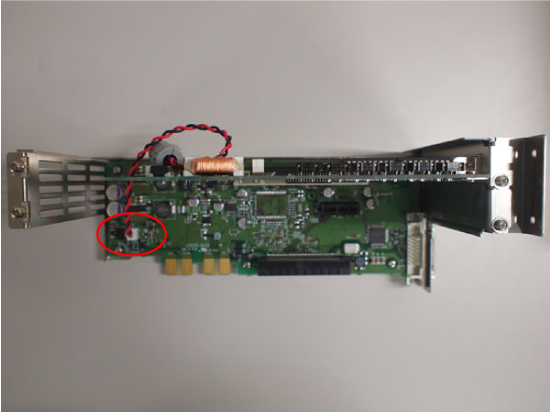

增设并行I/O面板时内部供电电缆的连接方法
卸下与并行I/O面板的I/O电源切换用线束的CN2连接的连接器，请与控制器本体的24V连接器(CNP101)相连接。
保险丝
从F1到F6的保险丝的详细情况列于下表。
| 名称 | 功率 | 型式（制造商） | 功能 | 保险丝熔断的要因 |
|---|---|---|---|---|
| F1 | 1.3A | LM13（大东通信） |
内部电源用 |
使用内部电源时，输出端口的短路、电源的短路等 |
| F2 | 1.3A | LM13（大东通信） | ||
| F3 | 4A | LM40（大东通信） | 24V电源用 | 电源施加过电压、电源反接、输出端口的短路等 |
| F4 | 1.3A | LM13（大东通信） | 信号输出用（I/O端口3840～3855） |
输出端口（I/O端口3840～3855）的短路 IC1、IC2晶体管短路故障时等 |
| F5 | 1.3A | LM13（大东通信） | 信号输出用（I/O端口3856～3871） |
输出端口（I/O端口3856～3871）的短路 IC3、IC4晶体管短路故障时等 |
| F6 | 1.3A | LM13（大东通信） | 信号输出用（I/O端口3872～3887） |
输出端口（I/O端口3872～3887）的短路 IC5、IC6晶体管短路故障时等 |
