双重安全开关联动功能的设定
操作路径：[F6 设定]-[F3 教导器与操作盘]-[F7 双重安全SW联动功能]
进行双重安全SW联动功能的设定。

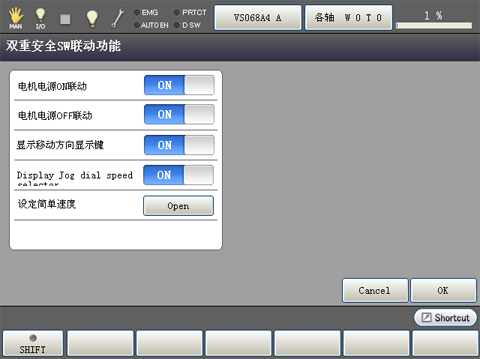

如果按压[F7 双重安全SW联动功能]，则显示以下[双重安全SW联动功能]视窗。
| 功能键以外的键 | |
|---|---|
| 电机电源ON联动 | 如果该设定为ON，则在手动、教导检查模式下按压双重安全SW时，电机ON。 |
| 电机电源OFF联动 |
如果该设定为ON，则在手动、教导检查模式下松开双重安全SW时，电机OFF。 |
| 显示移动方向显示键 | 如果该设定为ON，则在手动、教导检查模式下按压双重安全SW时，在画面右侧显示表示移动方向的键。 |
| Display Jog dial speed selector | 如果该设定为ON，则在手动、教导检查模式下显示移动方向显示键时（在按压双重安全SW的状态下），通过漫步旋钮可切换为自定义速度设定值中设定的速度。 |
| 设定简单速度 | 按压[表示]按钮后，显示设定自定义速度设定值的“辅助功能”画面。 |
使用小型教导器时，可通过WINCAPSIII的参数设定来设定电机电源ON联动，电机电源OFF联动。(从Ver.1.8.*开始可以实施）
No.19:双重安全开关、电机OFF联动 (0:有效, 1:无效) (仅无安全IO规格时显示)
No.20:双重安全开关、电机ON联动 (0:无效, 1:有效)
有关设定方法请参照WINCAPSIII指南中的“参数的确认”。
