エンコーダ軸番号設定

コンベアを接続しているエンコーダの軸番号を設定します。

設定手順

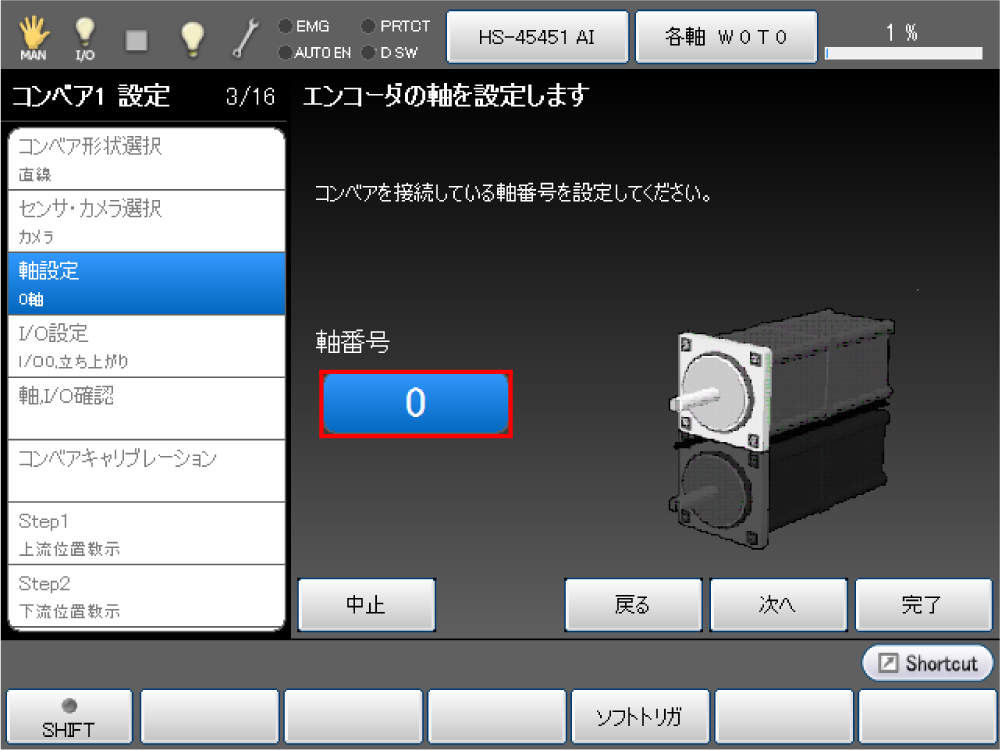

[軸番号]を押します。

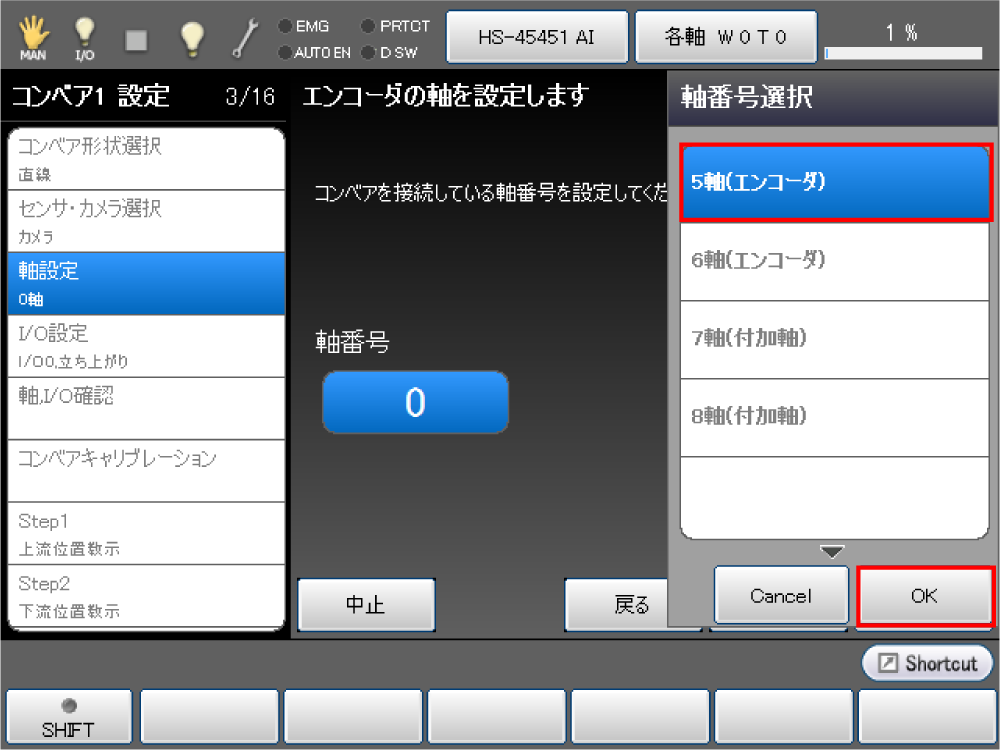

「軸番号選択」画面が表示されます。

軸番号を選択し、[OK]を押します。

「軸番号選択」画面に表示される項目は、以下の通りです。ライセンスが登録されていないと、軸番号選択画面のエンコーダ、付加軸は表記されません。

軸を選択できない場合は下記をご確認ください。

外部軸は選択できません。
軸設定で対象軸が"有効"になっているか確認してください。
出荷時には、軸設定が無効化されています。コンベアトラッキングの場合は「エンコーダのみ有効」、付加軸トラッキングの場合は「有効」に設定してください。
設定方法は軸の有効化設定を参考にしてください。
配線の接続を確認してください。
確認内容は「エンコーダハブ」を参照してください。

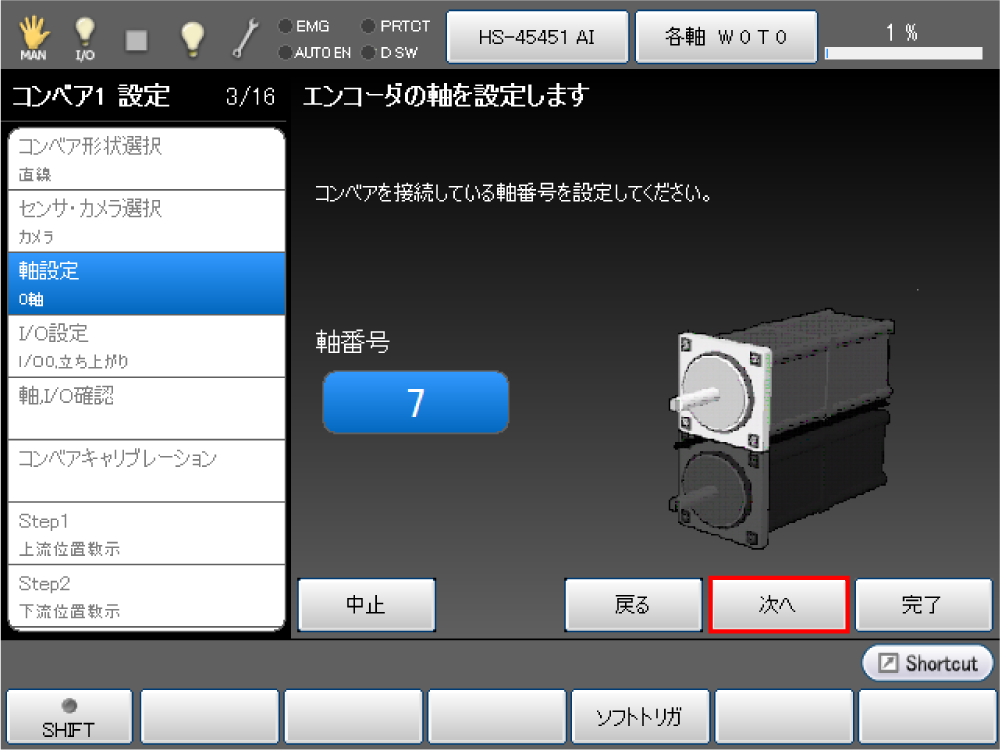

STEP2で選択した軸番号が表示されます。
[次へ]を押します。

コンベアに割付けるエンコーダの軸番号を変更する時は、「トラッキング」画面-[F12 詳細]-「コンベアトラッキング」画面にて、[コンベア軸番号(Conveyor*)]を"0"にしてください。

「I/O設定」へ続きます。
