RC8A (標準 / セーフティI/Oレス / 標準UL)

ここで記述しているロボットコントローラの仕様の定義は下記のとおりです。

• 標準仕様 : コントローラ型式の適合規格を示すコードが"NI"
• セーフティI/Oレス仕様 : コントローラ型式の適合規格を示すコードが"NN"
• 標準UL仕様 : コントローラ型式の適合規格を示すコードが"UI"

コードの詳細については、"RC8シリーズロボットコントローラ説明書"の"コントローラ型式"に記載のある区分"G"を参照してください。

外形寸法

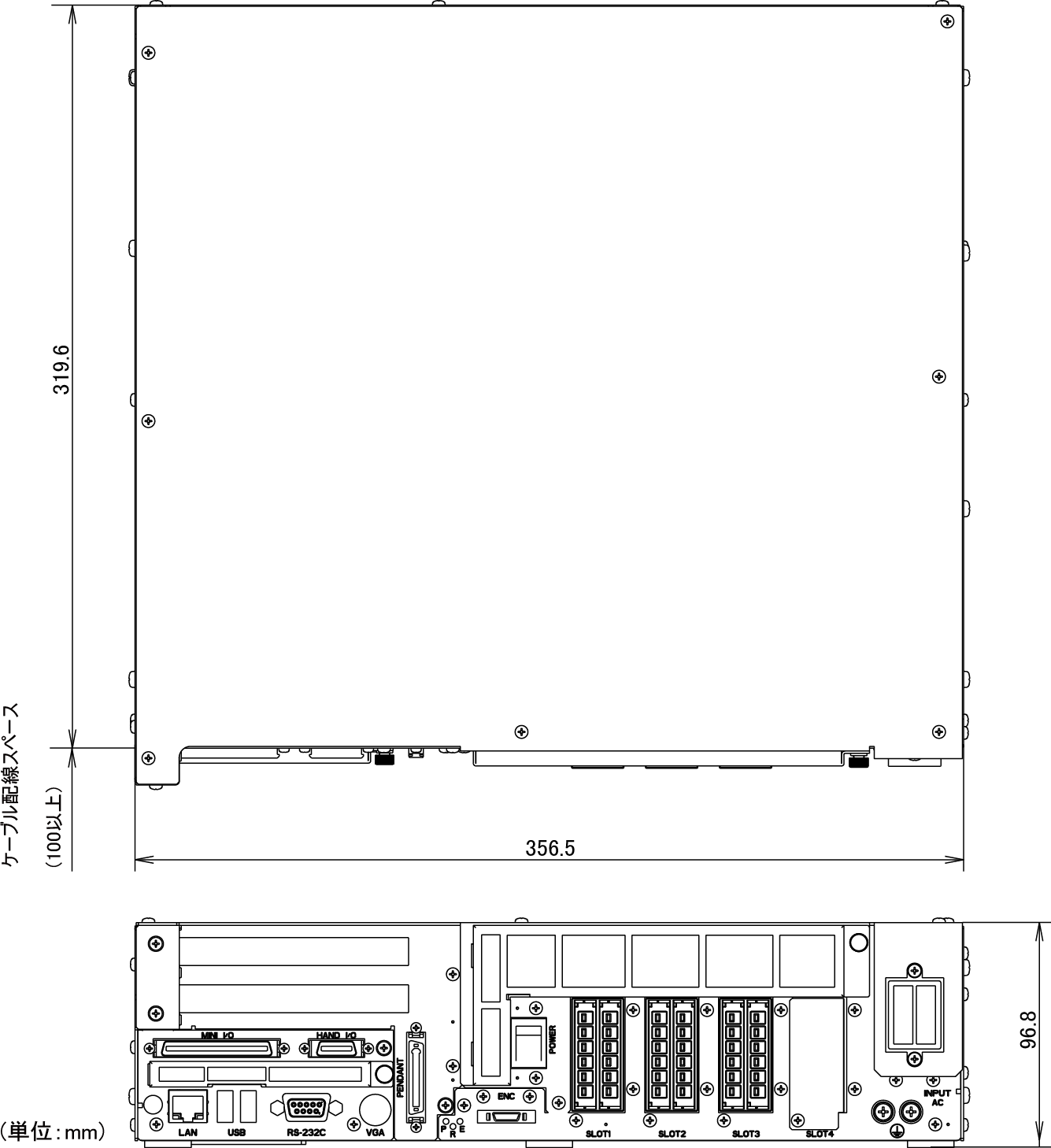

ロボットコントローラの外形寸法を下図に示します。

標準仕様、セーフティI/Oレス仕様

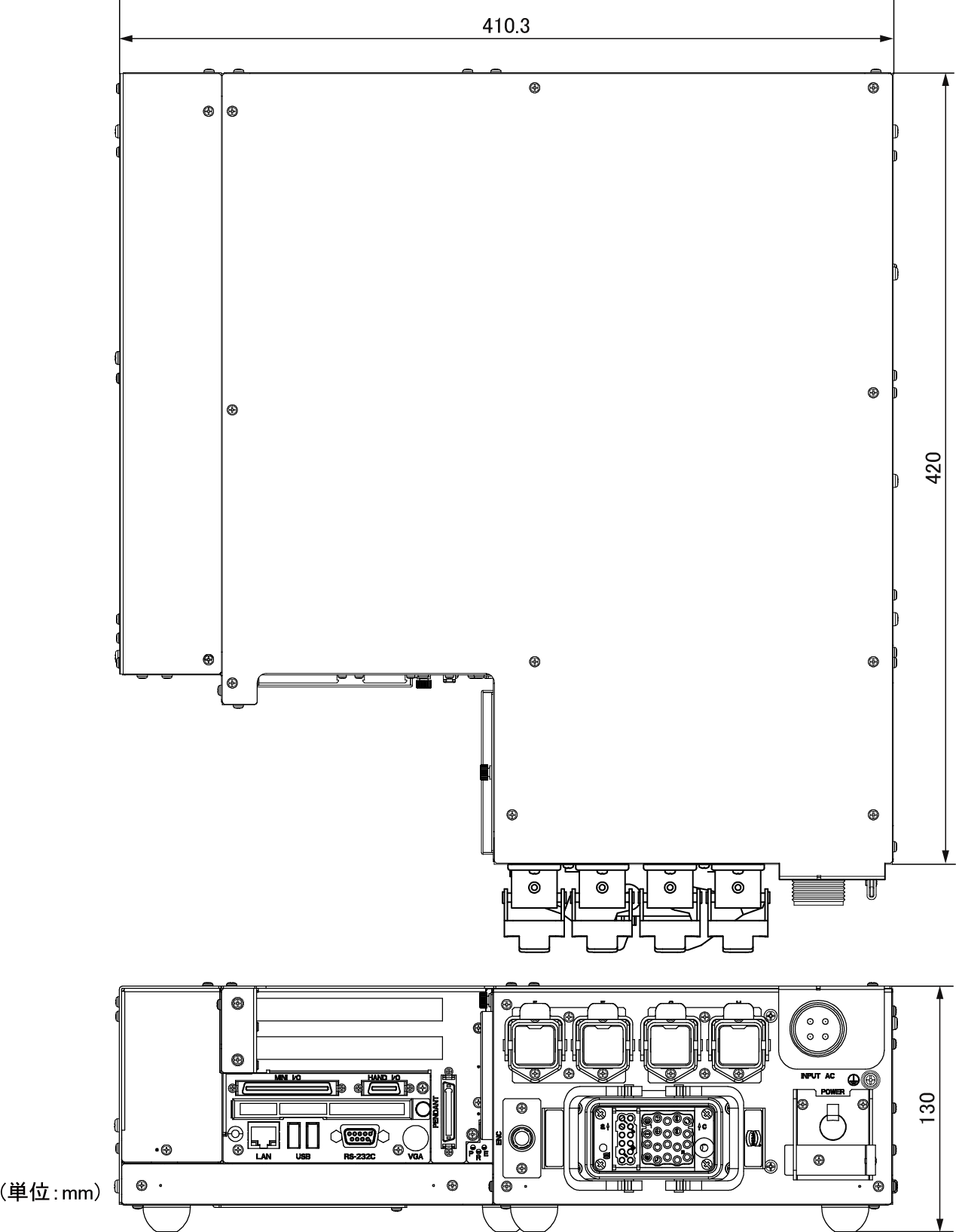

標準UL仕様

ステーによる固定の場合

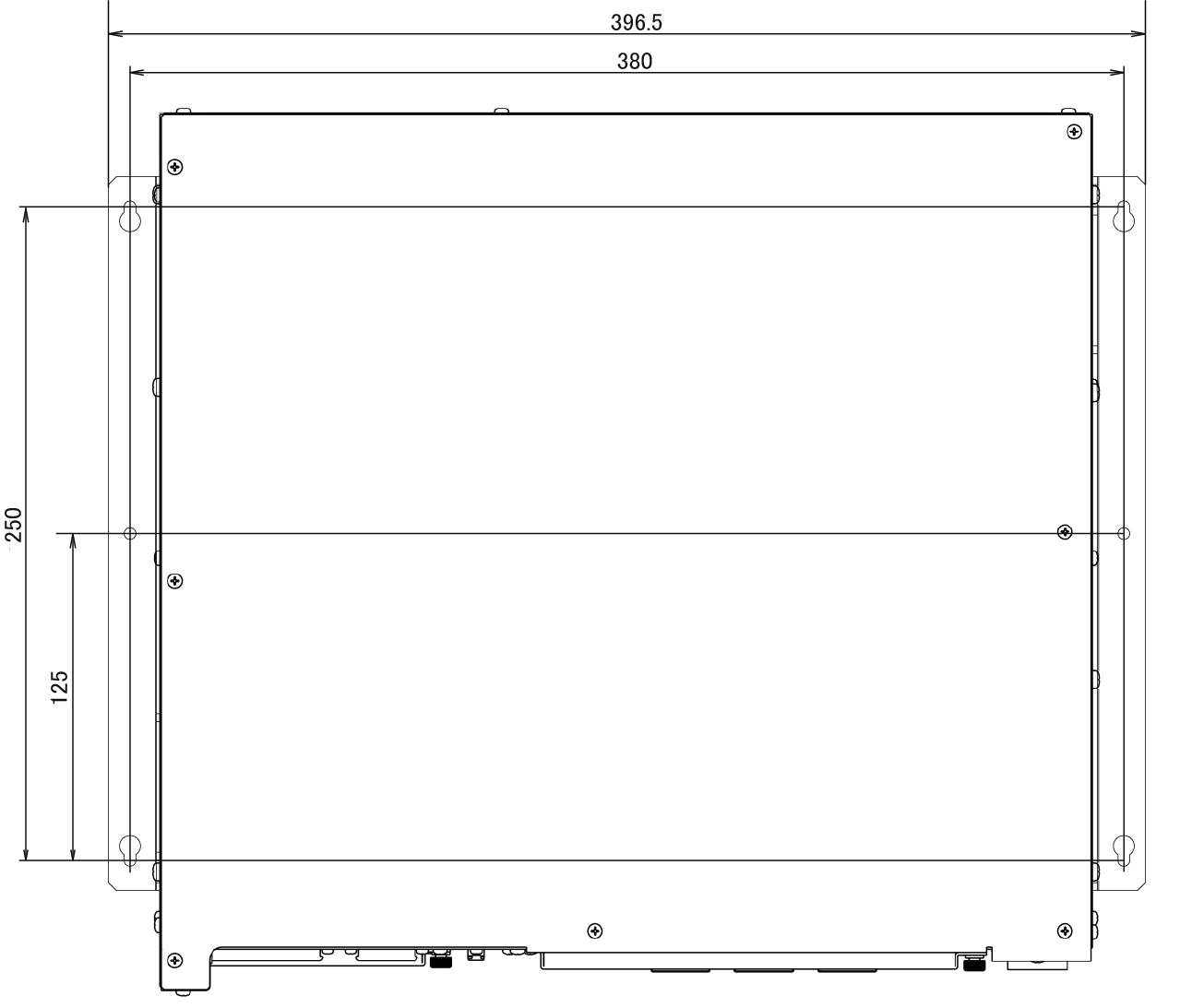

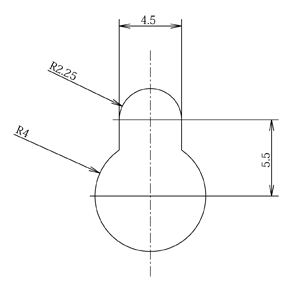

専用ステーを使って固定する場合の取付け方法を下図に示します。

標準仕様、セーフティI/Oレス仕様



標準UL仕様
