ビジョントラッキングの設定方法

EVP2を使用した場合のビジョントラッキングの設定方法を説明します。

pylon viewerで設定を行います。

1

Windowsのスタートメニューから「Basler」 - 「Pylon Viewer」を開きます。

2

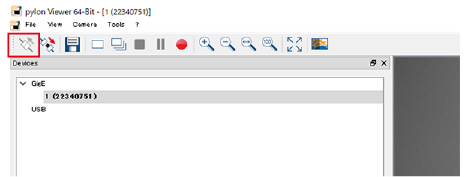

[接続] をクリックします。

3

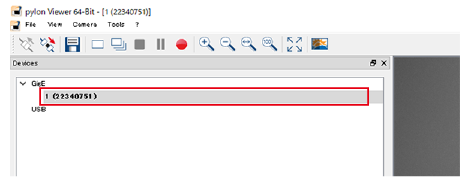

接続したいカメラを選択します。

4

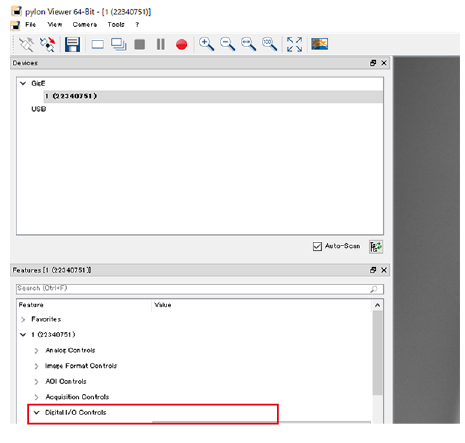

「Feature」 から選択したカメラのテーブルを開き、[Digital I/O Controls] をクリックします。

5

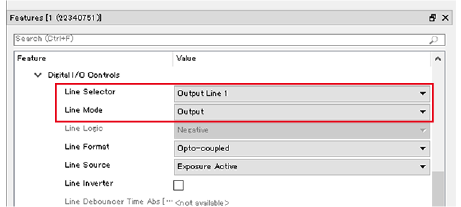

「Line Selector」で 「Opto-coupled I/O output line」の機能を持つLineを選択します。 (*1)

続いて「Line Mode」を [Output] に変更します。

6

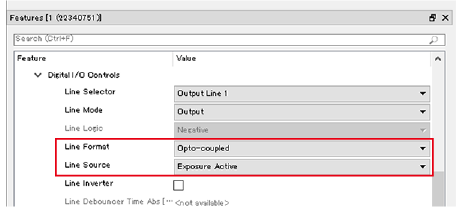

「Line Format」を [Opto-coupled] に、「Line Source」を [Exposure Active] に変更します。

7

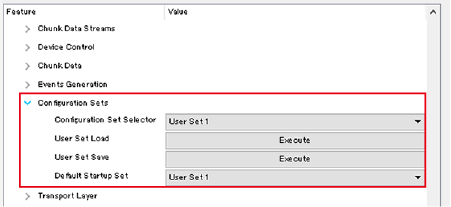

「Configuration Sets」を開きます。

「Configuration Set Selector」と「Default Startup Set」を [User Set 1] に変更し、
「User Set Load」と「User Set Save」を [Execute] に変更します。

8

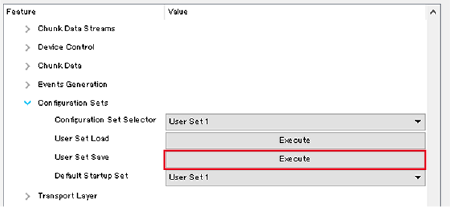

「User Set Save」の [Execute] をクリックします。

[Execute] をクリックしないと、設定が保存されません。

以上で、ビジョントラッキングの設定は完了です。

ビジョントラッキングのI/O出力信号の確認

ビジョントラッキングのI/O出力信号を確認するには、以下の2つの方法があります。

• EVP2で撮影する

• pylon viewerで下記の操作をしてからGigEカメラで撮影する

  1

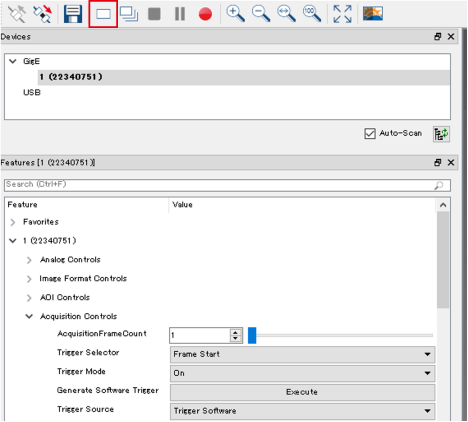

  [Single Shot] をクリックます。



  2

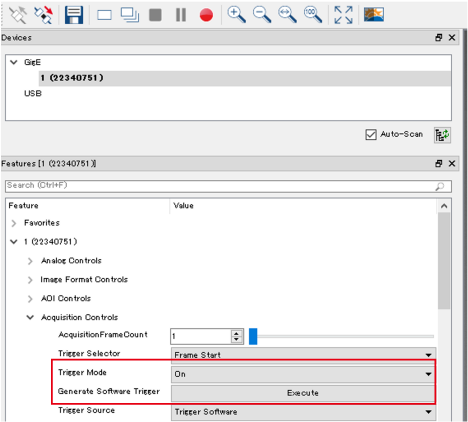

  「Trigger Mode」を [On] に変更し、「Generate Software Trigger」の [Execute] をクリックします。

  [Execute] をクリックしないと、設定が保存されません。
