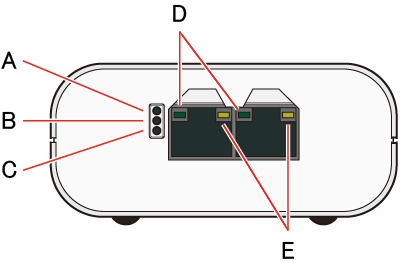

LED显示
| 颜色 | LED状态 | 含义 | ||
|---|---|---|---|---|
| A | 绿 |  |
亮灯 | 正常动作。 |
| 黄/绿 |  |
闪烁 | 启动固件。 | |
| 黄 | |
亮灯 | 启动二次启动加载器。 | |
| - |  |
熄灭 | 没有供电或者是现场网络接口模块发生故障。 |
|
| B | 绿 | |
亮灯 | 正常动作。 |
| 绿 | |
闪烁 | 没有设定现场网络接口模块。 | |
| 红 |  |
亮灯 | 发生无法恢复的错误。 | |
| 红 | |
闪烁 | 发生可恢复的错误（设定错误/矛盾等）。 |
|
| 红/绿 | |
闪烁 | 供电测试中。 | |
| - | |
熄灭 | 未供电。(COBOTTA的电源关闭) | |
| C | 绿 | |
亮灯 | 至少已建立1个连接。 |
| 绿 | |
闪烁 | 连接未建立，但已获取IP地址的状态。 | |
| 红 | |
亮灯 | 设定的IP地址已被使用。 | |
| 红 | |
闪烁 | 连接超时。 所有超时连接恢复，或对系统进行复位后，闪烁将会消除。 |
|
| 红/绿 | |
闪烁 | 供电测试中。 | |
| - | |
熄灭 | 未供电或没有IP地址。 |
|
| D | 绿 | |
亮灯 | 有到Ethernet的连接。 |
| - | |
熄灭 | 没有到Ethernet的连接。 | |
E |
黄 | |
闪烁 | 发送/接收Ethernet框。 |
