设定现场总线参数
通过远程TP/虚拟TP设定现场总线通信。

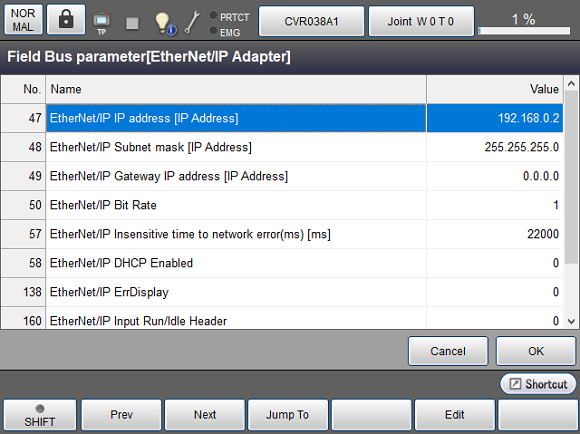

操作路径：基本画面 -[F4 I/O]-[F6 辅助功能]-[F4 现场总线参数]
47 : EtherNet/IP IP地址 [IP Address]
设定IP地址。已设定时，显示IP地址。
48 : EtherNet/IP 子网掩码 [IP Address]
设定子网掩码。如果已经设定，显示子网掩码。
49 :EtherNet/IP 默认网关 [IP Address]
设定默认网关。如果已经设定，显示默认网关。
50 : EtherNet/IP 通信速度
设定通信速度。
| 值 | 内容 | |
|---|---|---|
| 1(初始值) | Auto Negotiation | 根据所连接的设备自动设定 |
| 2 | 100M Full |
100Mbps全双工 |
| 3 | 100M Half |
100Mbps半双工 |
| 4 | 10M Full |
10Mbps全双工 |
| 5 | 10M Half |
10Mbps半双工 |
57 :EtherNet/IP 异常检测等待时间 [ms]
启动COBOTTA，如果到开始EtherNet/IP通信的通信状态检测的时间较短，则启动后立即发生[8350200B:正在进行现场网络通信准备]。在该情况下，延长并调整异常检测等待时间(ms)。
| 设定范围 | 0～65535 |
|---|---|
| 初始值 | 22000 |
58 : EtherNet/IP DHCP有效
利用DHCP自动获取EtherNet/IP使用的IP地址。
| 值 | |
|---|---|
| 0 | 无效 (初始值) |
| 1 | 有效 |
138 : 显示EtherNet/IP 异常
设定是否每次检查网络异常。
为了设备动作时的安全，初始值为每次检测的设定，在每次执行I/O输出入处理时，进行错误显示。调整未确立网络的设备时，对模拟I/O的程序运转进行确认时，设定为“1”。由于检测到第一次的网络错误之后，即使检测到相同的错误也不会进行错误显示，所以可以根据该设定对程序的动作进行确认。
| 值 | |
|---|---|
| 0 | 每次 (初始值) |
| 1 | 第一次 |
调整结束之后，请务必将设定返回到“0”，以确保安全。
160 : EtherNet/IP Input Run/Idle Header
如果自EtherNet/IP主局的输入数据开头由I/O端口512偏离32比特，进行设定。
| 值 | |
|---|---|
| 0 | modeless (初始值) |
| 1 | 32-bit run/idle header |
161 : EtherNet/IP Output Run/Idle Header
如果至EtherNet/IP主局的输出数据在主局侧偏离32比特，进行设定。
| 值 | |
|---|---|
| 0 | modeless (初始值) |
| 1 | 32-bit run/idle header |
