设定项目属性

将现场网络接口模块作为PROFINET IO Device使用时，需要在WINCAPSIII的 “设定项目” 中设定以下参数，发送到COBOTTA。

关于将参数发送到COBOTTA的方法，请参照“请点击此处”。

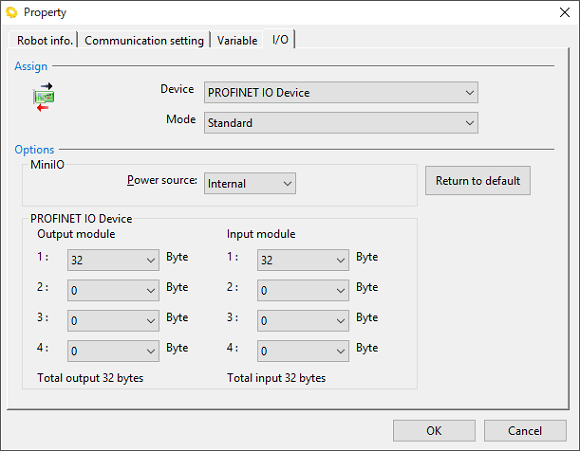

操作路径：[菜单]- [项目] -[属性]- [I/O]

配置模式

装置

	设定值
装置	PROFINET IO Device

模式

	设定值
模式	标准

选件 (MiniIO)

电源

Mini I/O的最大电流容量合计在1.3A以下时，也可进行内部电源供电。

	设定范围	初始值
电源	外部 内部	内部

选件 (PROFINET IO Device)

输出入模块

分别进行输入模块和输出模块的I/O配置。据此确定最大通用输出入位数。

输出入模块	设定范围（字节）	初始值（字节）。
1	“32”或“256”	32
2～4	“0”、“32”、“256”中的任意一个	0

可配置PROFINET IO Device装置的I/O端口领域为输入512～767、4096～7871、11648～15807，输出768～1023、7872～11647、19904～24063。

根据输入模块和输出模块的设定，实际可使用的I/O端口编号的范围不同。

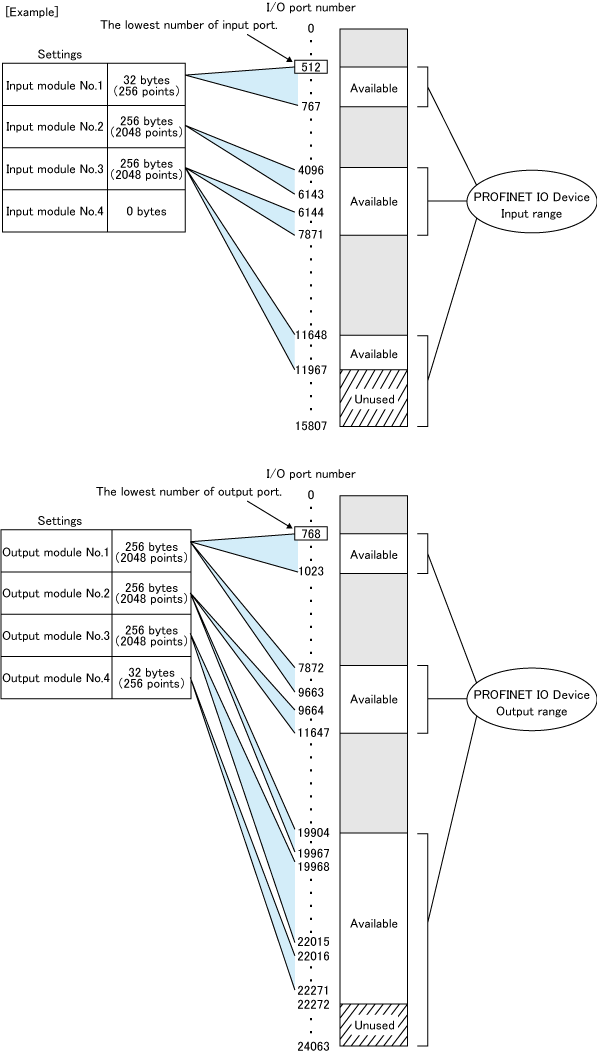

如下图所示，各模块对应的I/O端口编号配置为输入、输出的各开头I/O端口编号到模块的字节数×8位。
