Pylon5的设定方法

说明Basler公司的GigE相机的设定方法。
使用pylon IP Configurator，并进行IP地址及ID设定和触发模式设定。

安装方法

1

从Basler 公司的网站下载“Windows 用软件套件Pylon 5.0.12”。

2

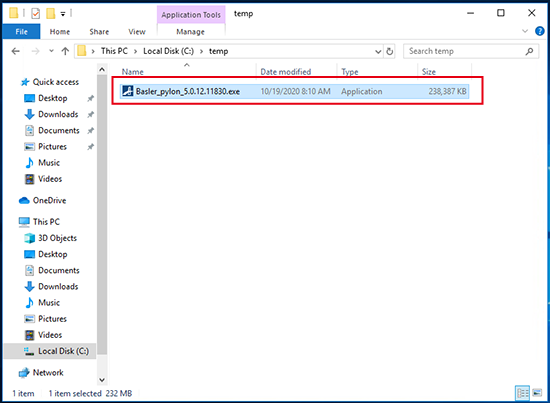

双击下载的“Basler_pylon_5.0.12.11830.exe”。

3

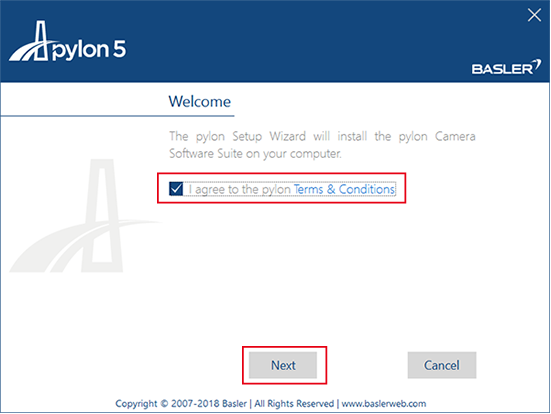

下图的画面打开，勾选“I agree”，单击“Next”按钮。

在以下的所有步骤中，单击“Cancel”按钮，中止安装。

4

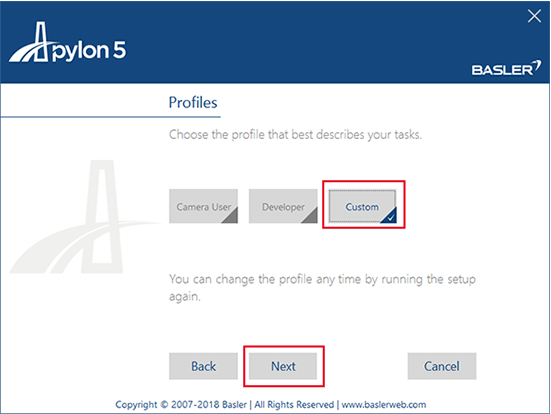

选择“Custom”，单击“Next”按钮。

5

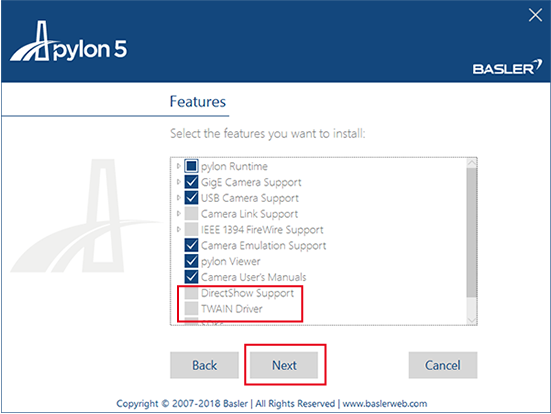

从默认勾选的功能中解除勾选 “DirectShow Support”、“TWAIN Drive”、“Firmware Updater”，单击“Next”按钮。

6

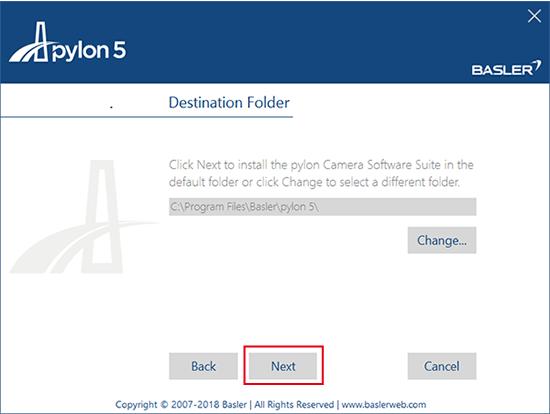

确认安装目标目录，单击“Next”按钮。
单击“Change”按钮后，可变更安装目标目录。

7

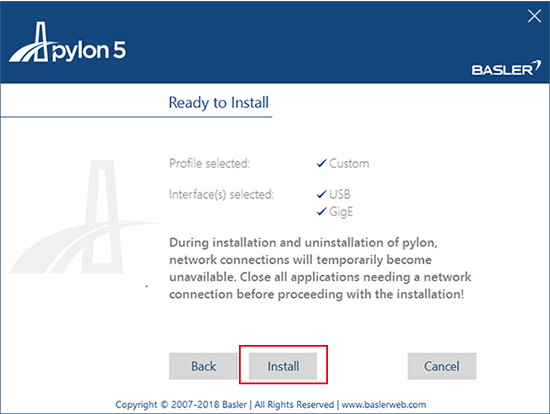

单击“Install”按钮。开始安装。

IP地址、ID的设定

1

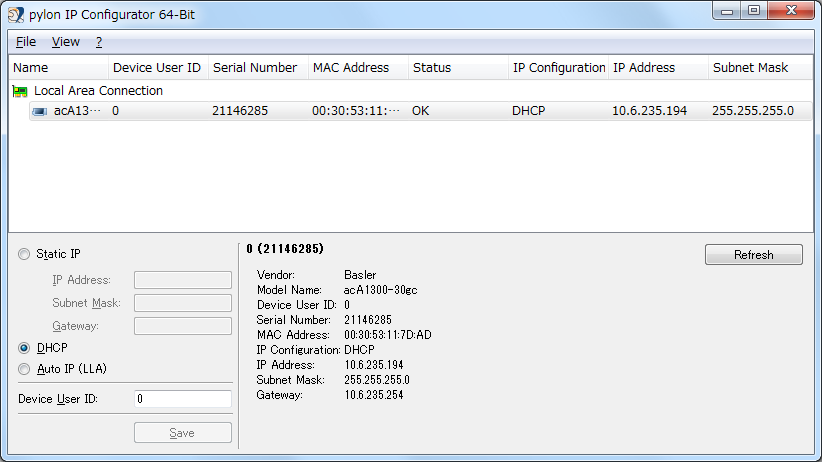

启动pylon IP Configurator。

2

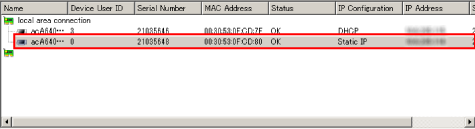

选择设定IP地址、ID的相机。

3

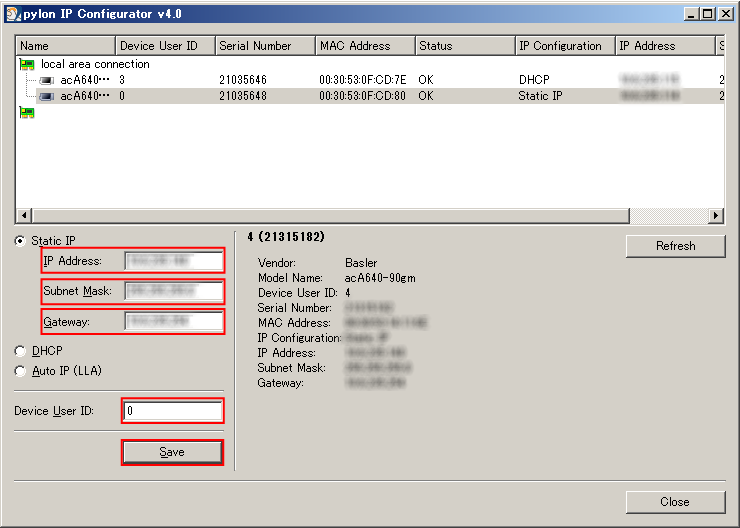

输入“IP地址”、“子网掩码”、“网关”、“Device User ID”，并按压“save”按钮。

触发模式的设定

1

启动pylon Viewer。

2

将“User Level”设定为Expert以上。

3

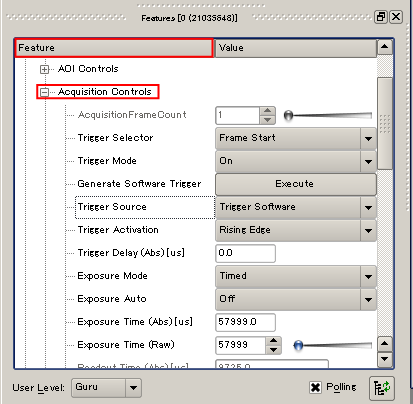

选择“Feature”中的“Acquisition Controls”，单击＋打开菜单。

4

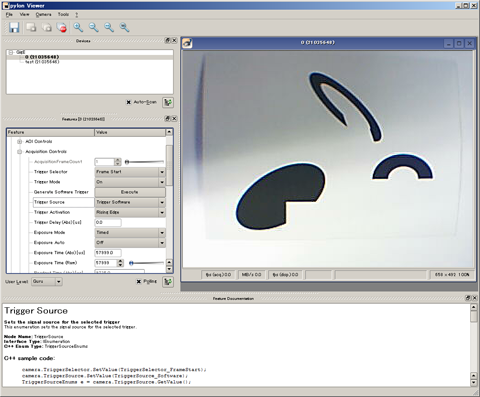

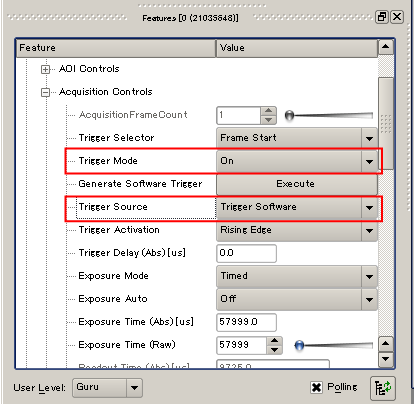

将“Trigger Mode”设定为“On”。
根据使用的模式，选择“Trigger Source”。

项目名	内容
Trigger Software	软件触发
Line*	外部触发（硬件触发）

5

设定其它使用条件（快门、速度、增益等）。

6

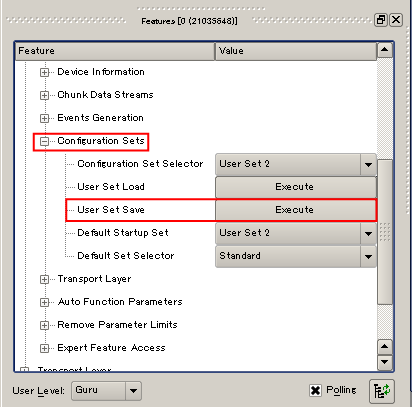

通过“Configuration Set Selector”选择保存设定的组合。
按压“User Set Save”的“Execute”，保存设定的条件。
如果未执行该操作，则无法保存相机设定。

Pylon运营商的设定方法

特此说明一下如何利用装有Pylon5的PC通过ORiN或RCVision来连接Basler相机的方法。

1

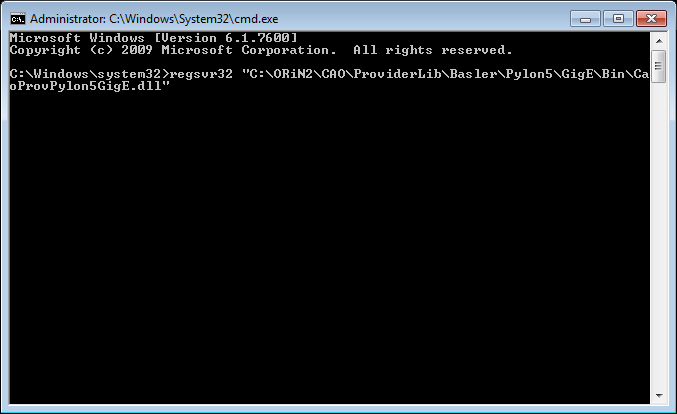

以管理者权限启动命令提示符,运行以下指令。

regsvr32 "C:\ORiN2\CAO\ProviderLib\Basler\Pylon5\GigE\Bin\CaoProvPylon5GigE.dll"

2

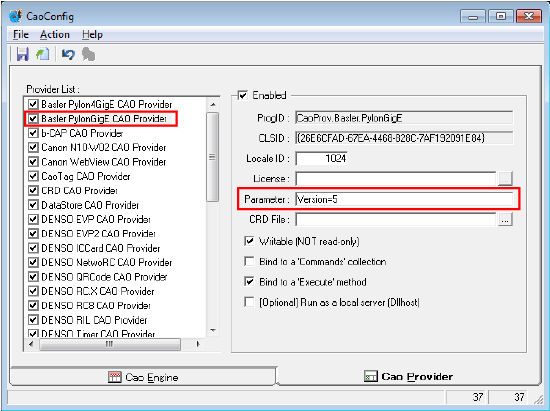

从开始菜单启动”CaoConfig”,从[Cao Provider]选项卡的[Provider List]中选择[Basler PylonGigE CAO Provider]。
在运营商参数中输入”Version=5”,并选择[File]菜单中的[Save]后保存设定。
操作步骤：开始菜单　- ［ORiN 2］ - ［CAO］ - CaoConfig

无法获取照相机图像时

使用Basler公司的GigE照相机时，如果在内置视觉画面等处无法获取图像，通过在pylon Viewer将“Inter-Packet Delay”的设定值设定成比当前值大可以改善。

1

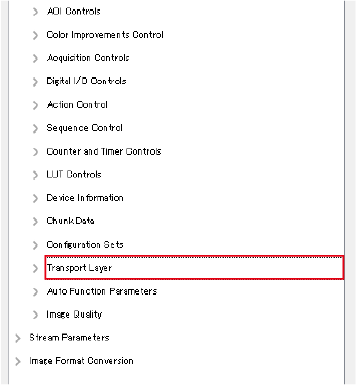

选择“Feature”中的“Transport Layer”，打开菜单。

2

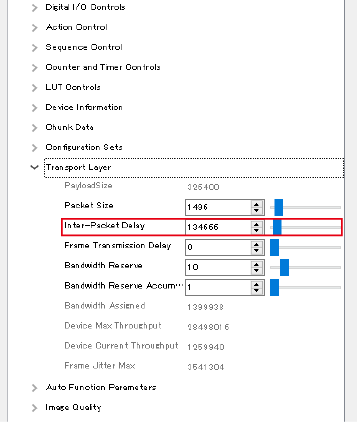

将所显示参数“Inter-Packet Delay”的值设定比当前值大的值。
