操作盘数据创建步骤概要

创建操作盘数据的步骤

1. 启动PanelDesigner
2. 创建操作盘画面
3. 编辑事件
4. 对COBOTTA进行数据发送

启动PanelDesigner

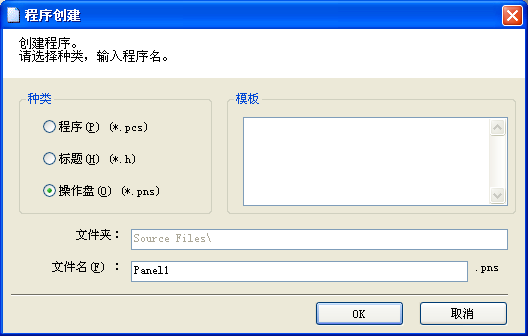

通过WINCAPSIII选择“项目(P)”→“程序的创建(P)...”,则出现程序创建对话框。

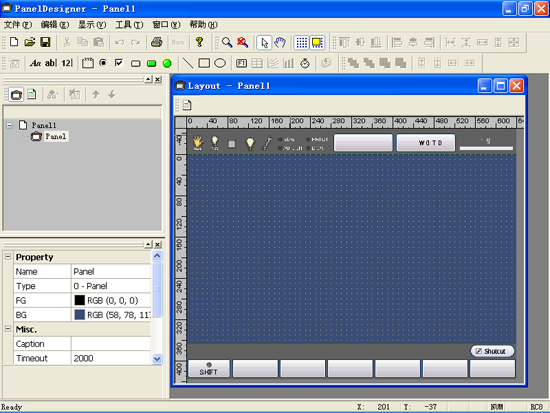

选择[操作盘文件(*.pns)]，输入文件名，按压[OK]，则PanelDesigner启动。

创建操作盘画面

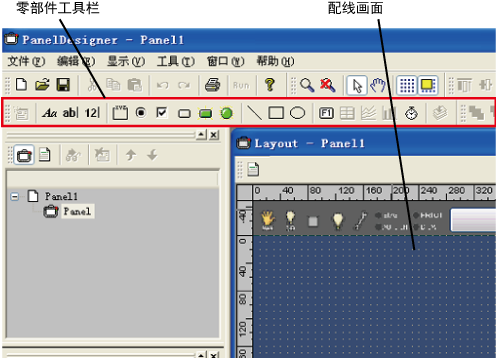

从PanelDesigner上准备的[零部件工具栏]中指定必要的零部件，在配线画面上进行配置，并创建操作盘画面。详细内容请参照“创建、变更配线”。

编辑事件代码

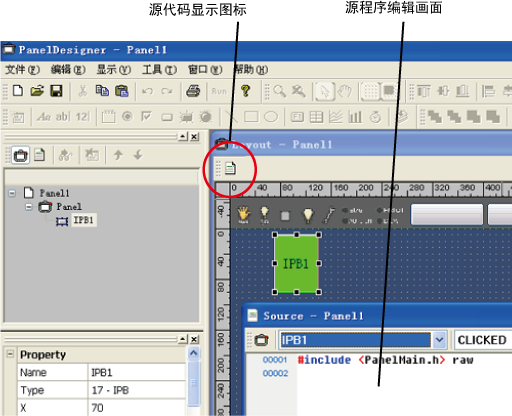

单击配线画面的源代码显示图标，打开源程序编辑画面。

将按压零部件时执行的事件代码记述至源程序编辑画面。

详细内容请参照“记述事件代码”。

对COBOTTA进行数据发送

通过WINCAPSIII将创建的操作盘文件传输至COBOTTA。这样可将远程TP/虚拟TP作为操作盘使用。

详细内容请参照“发送接收数据”。
