ID : 4076

伺服Log的获取、显示、保存

操作路径:[F2 机械臂]-[F3 伺服状态]-[伺服Log 标记]

获取电机速度指令、电机实际速度、转矩指令、位置偏差、电流值、指令值、编码值的各项目的伺服Log,以图表形式显示在远程TP/虚拟TP的画面上。

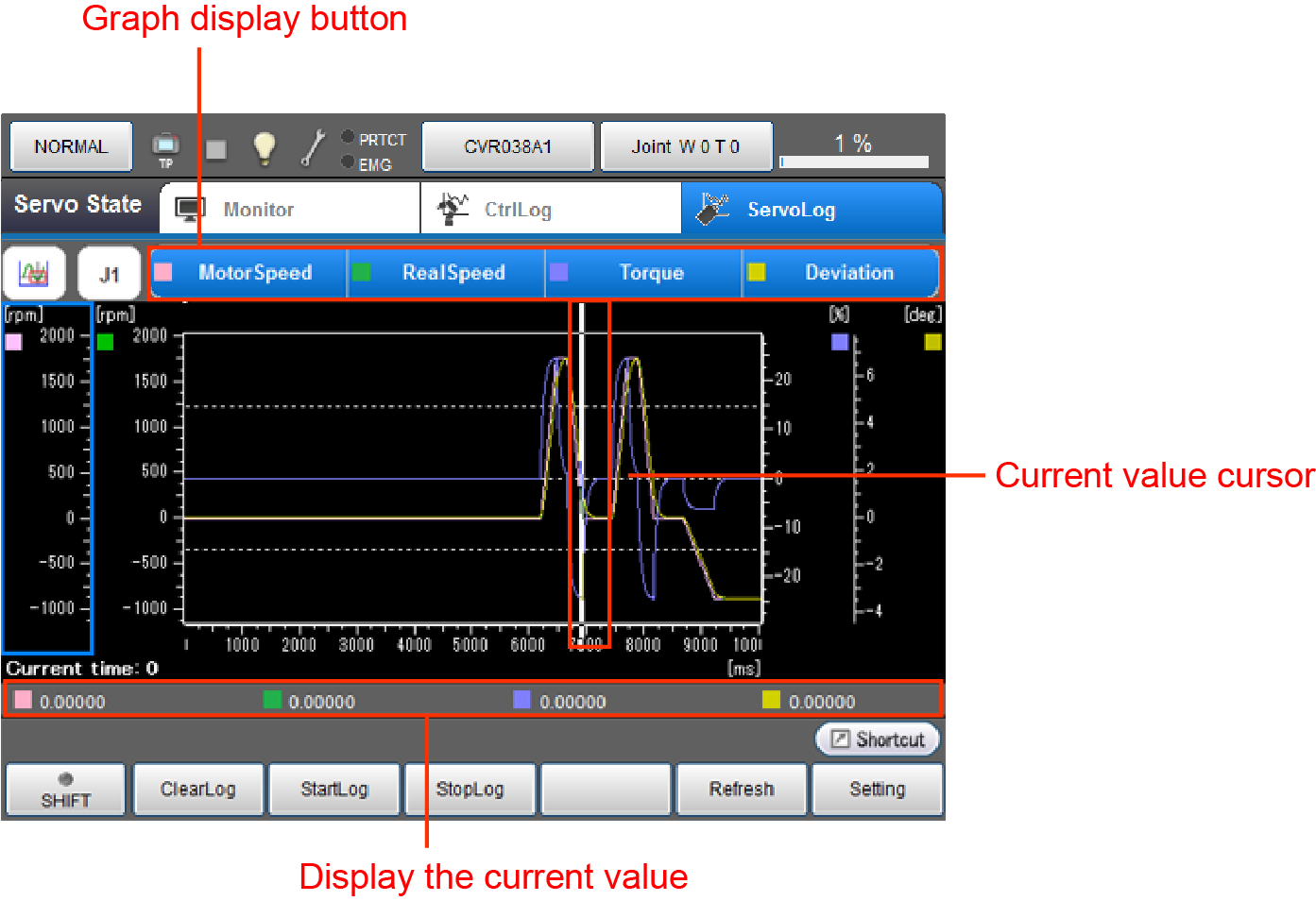

如果按压[伺服Log 标记],则显示以下[伺服Log]视窗。

触摸左上角的图标后显示下拉菜单,可变更图表的操作模式。图表的操作模式有以下4种。

操作模式 说明

左右键

上下键 触摸画面

移动显示位置
移动图表轴的显示位置。 移动X轴的显示位置。 移动所选Y轴的显示位置。 移动X轴的显示位置。

变更显示尺寸
增减图表轴的显示范围。 增减X轴的显示范围。 增减所选Y轴的显示范围。 移动X轴的显示位置。

更改选择范围
用于根据log波形计算频率。
详细内容请参照以下内容。
(Ver.2.9.*及更高版本可使用该功能。)
移动X轴的选择范围光标。 不使用。 X轴的选择范围光标将移动至触摸位置。

查看当前值
显示所选位置的值。 当前值的光标移动。 不使用。 当前值的光标移动至触摸位置。
功能键以外的键
如果按压按钮,则显示下拉菜单。
按压并选中要显示伺服Log的轴编号。
可显示J1~J8的各轴数据。
图表显示按钮

按压按钮后显示配置的log的图表。log种类有以下7种。通过[F6 设定]最多可配置4种按钮。

  • 电机速度指令: 显示指定轴的电机速度指令信息。[rpm]
  • 电机实际速度: 显示指定轴的电机实际速度信息。[rpm]
  • 扭矩指令: 显示指定轴的扭矩指令信息。[%]
  • 位置偏差: 显示指定轴的位置偏差信息。[deg、mm]
  • 电流值: 显示指定轴的电流值信息。[%]
  • 指令值: 显示指定轴的指令值。[deg]
  • 编码值: 显示指定轴的编码值。[deg]
可使用的功能键
[F1 清空] 初始化伺服Log。
清空环形缓冲区,写入新Log。
[F2 开始记录] 开始获取伺服Log。
如果开始获取伺服Log,则伺服Log标记图标上的REC亮灯。
[F3 停止记录] 结束获取伺服Log。
如果结束获取伺服Log,则伺服Log标记图标上的REC熄灭。
[F5 显示更新] 将远程TP/虚拟TP的伺服Log显示画面更新为最新的信息。
[F6 设定] 显示[设定伺服Log]视窗。
可进行获取伺服Log相关设定的确认和变更。
[F7 Y轴显示方向切换] 图表Y轴刻度的显示形式变更为纵向/横向。
将Y轴刻度设定为纵向,可扩大图表的显示领域。
[F8 显示范围变更] 变更X/Y轴的显示范围。
按压[F8 显示范围变更]后显示“显示范围变更”视窗,从下面选择显示范围的变更方法。
  • X轴显示范围编辑
    通过数值指定X轴的显示范围(起始位置、结束位置)。
  • 编辑所选Y轴显示范围
    通过数值指定Y轴的显示范围(起始位置、结束位置)。
  • X轴显示范围初始化
    X轴的显示范围返回初始值(默认值)。
  • 选中Y轴显示范围初始化
    Y轴的显示范围返回初始值(默认值)。

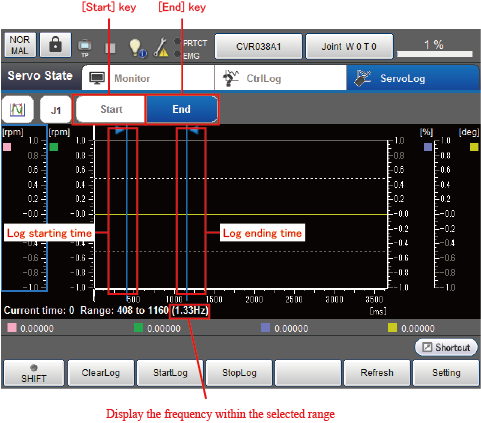

变更选择范围(Ver.2.9.*及更高版本可使用该功能。)

功能
[开始]键 操作对象切换到开始线。
[结束]键 操作对象切换到结束线。

如果开始线不在结束线的左侧,将不显示频率。

ID : 4076
