プロジェクトのプロパティ設定

フィールドネットワークインターフェースモジュールをPROFINET IO Deviceとして使用する場合、WINCAPSIIIの "プロジェクトの設定"にて下記パラメータを設定し、COBOTTAに送信する必要があります。

パラメータのCOBOTTAへの送信方法については、"こちら"を参照してください。

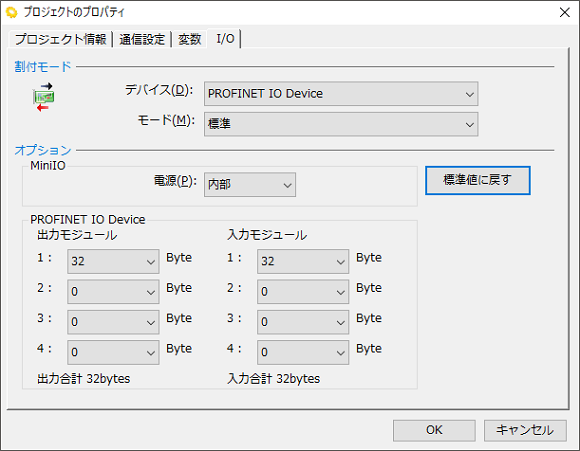

操作経路 : [メニュー] - [プロジェクト] - [プロパティ] - [I/O]

割付モード

デバイス

	設定値
デバイス	PROFINET IO Device

モード

	設定値
モード	標準

オプション (MiniIO)

電源

Mini I/Oの最大電流容量合計が1.3A以下の場合、内部電源供給も可能です。

	設定範囲	初期値
電源	外部 内部	内部

オプション (PROFINET IO Device)

入出力モジュール

入力モジュール、出力モジュールにそれぞれにI/O割付を行います。これにより最大汎用入出力点数が決まります。

入出力モジュール	設定範囲 (バイト)	初期値 (バイト)
1	"32"または "256"	32
2 ～ 4	"0", "32", "256" のいずれか	0

PROFINET IO Deviceに割り当てることができるI/Oポート領域は 入力が512 ～ 767と4096 ～ 7871と11648 ～ 15807、出力が768 ～ 1023と7872 ～ 11647と19904 ～ 24063です。

実際に使用可能なI/Oポート番号の範囲は入力モジュールおよび出力モジュールの設定によって変わります。

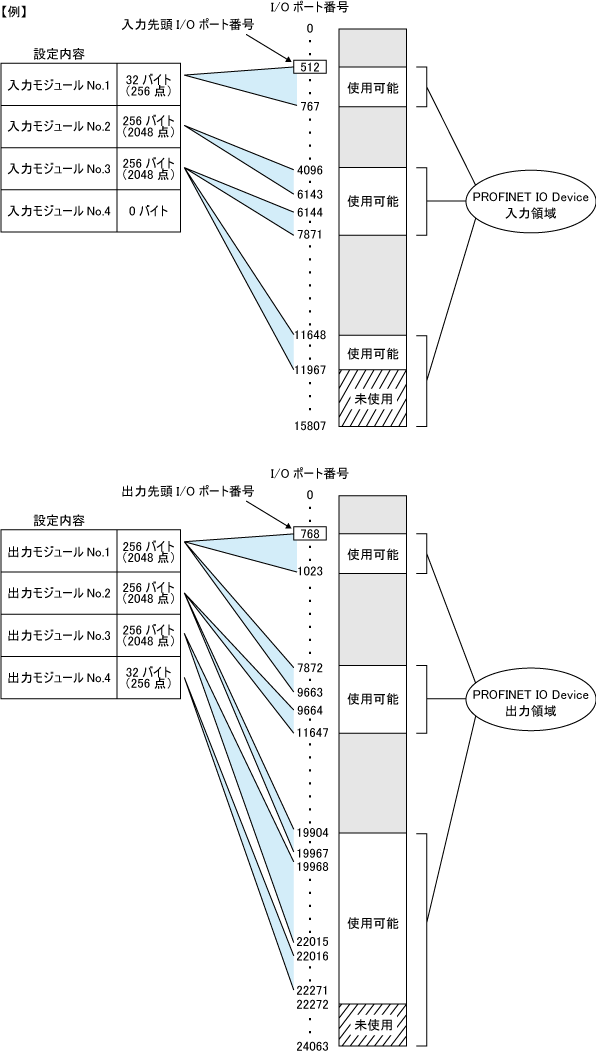

各モジュールに対するI/Oポート番号は、次の図のように、入力、出力の各先頭I/Oポート番号からモジュールのバイト数×8点分割付けられます。
