その他

ここでは、下記の製品について説明しています。

• ACアダプタ/ACケーブル
• 非常停止ボックス
• 非常停止ボックスホルダ
• タブレット用非常停止ボックスホルダ
• VGA中継ケーブル
• USBコネクタ用Oリング

ACアダプタ/ACケーブル

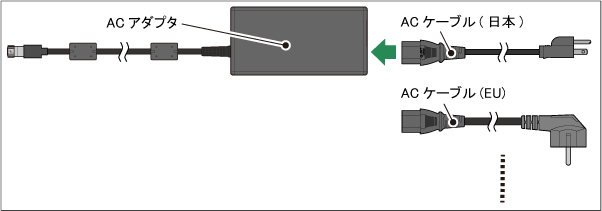

ACアダプタは、各国用のACケーブルを接続して使用します。ACケーブルはオプション品になっています。COBOTTAをご購入時に、ご使用する国のコンセント形状にあったACケーブルを選択してください。
また、ACアダプタはEU用とEU以外の国で形状が異なります。EU用のACケーブルを選択した場合は、EU用のACアダプタが付属します。

非常停止ボックス

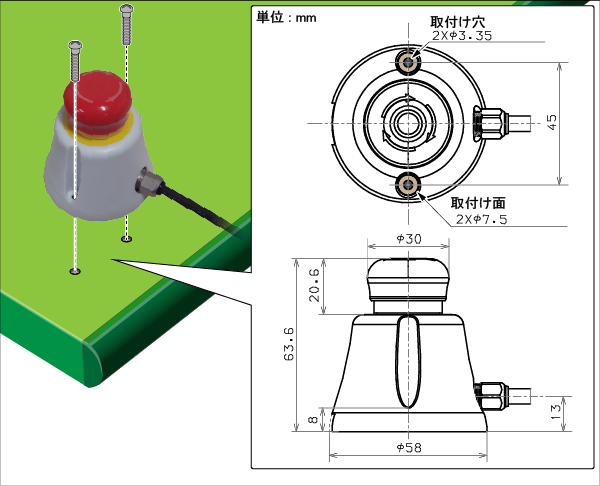

非常停止ボックスには、固定するためのねじ穴があります。固定する場合は、下図の寸法図を参考にしてください。

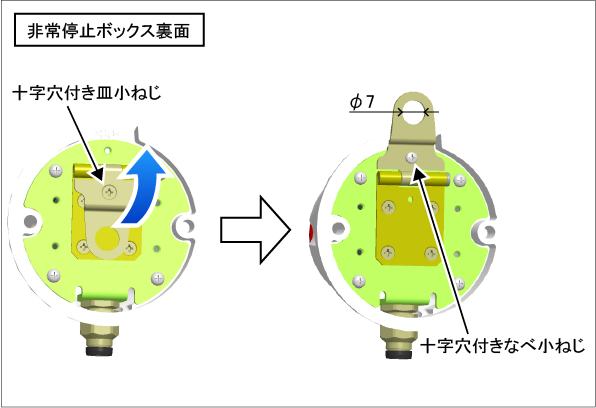

また、フックなどにひっかけて使用することもできます。ひっかけて使用する場合は、非常停止ボックス裏面の十字穴付き皿小ねじをはずし、下図のようにヒンジを開いて十字穴付きなべ小ねじで固定してください。

はずした皿小ねじは、ヒンジを収納するときに必要になりますので、紛失しないように保管してください。

十字穴付きなべ小ねじは、以下の仕様のものをご用意いただき、以下の締付けトルクで締付けてください。

非常停止ボックスホルダ

非常停止ボックスホルダ (以下"ボックスホルダ") は、タブレット操作時など、COBOTTAを遠隔で操作する際に、非常停止ボックスを作業者の容易に操作できる位置へ移動させるために使用します。

ボックスホルダは、標準で2個同梱されているので、作業者の手の届く場所に複数設置してご利用ください。

ボックスホルダを紛失した場合や追加で購入したい場合は、弊社営業担当までお問い合わせください。

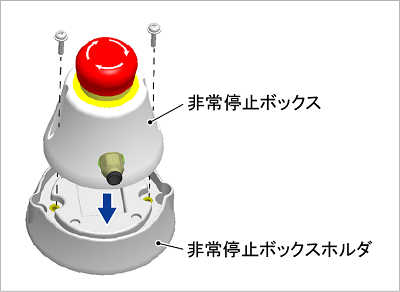

使用時は、ボックスホルダをねじで固定した後、ボックスホルダの磁石と非常停止ボックス裏面の金属をくっつけます。また、非常停止ボックスをボックスホルダにねじで固定することもできます。

• 非常停止ボックスをねじで固定する場合

  ボックスホルダに非常停止ボックスをねじで固定する場合は、以下の仕様のねじをご用意ください。


  仕様	サイズ : M3 ねじ長さ : 14 mm

ボックスホルダをねじで固定する方法

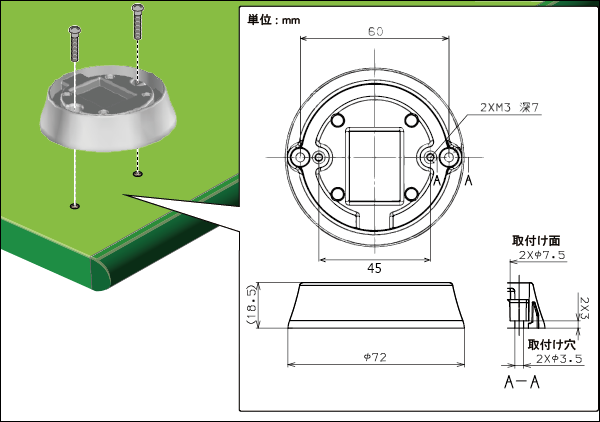

ボックスホルダには、固定するためのねじ穴があります。固定する場合は、下図の寸法図を参考にしてください。

タブレット用非常停止ボックスホルダ

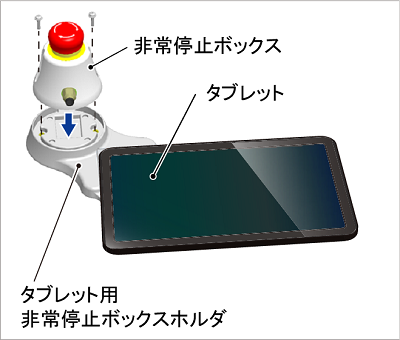

タブレット用非常停止ボックスホルダ (以下"タブレットホルダ") は、タブレットに非常停止ボックスを取付けることができる製品です。

タブレットホルダを紛失した場合や追加で購入したい場合は、弊社営業担当までお問い合わせください。

使用時は、ボックスホルダと同様に磁石またはねじで非常停止ボックスを固定します。

• 非常停止ボックスをねじで固定する場合

  タブレットホルダに非常停止ボックスをねじで固定する場合は、以下の仕様のねじをご用意ください。


  仕様	サイズ : M3 ねじ長さ : 14 mm

タブレットへの取付け方法

タブレットホルダを張り付ける前に、タブレットに付着したほこりや油などの汚れを拭いてください。汚れが付着している状態では、両面テープがはがれやすくなります。

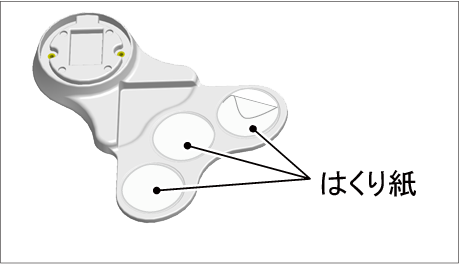

タブレットホルダの両面テープのはくり紙すべてはがし、タブレットホルダの隅に合わせ、タブレットに張り付けます。

両面テープは繰り返しご使用できません。一度接着させたタブレットホルダをはがした場合は、新しくタブレットホルダをご購入ください。

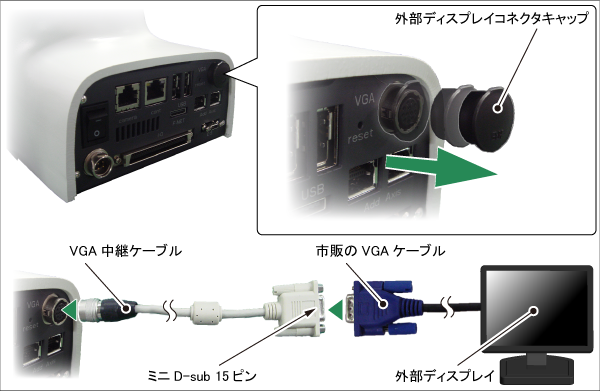

VGA中継ケーブル

VGA中継ケーブルは、市販のVGAケーブルとCOBOTTAを接続するためのケーブルです。したがって、外部ディスプレイとCOBOTTAを接続する場合、VGA中継ケーブルとは別に、市販のVGAケーブルをご用意ください。

USBコネクタ用Oリング

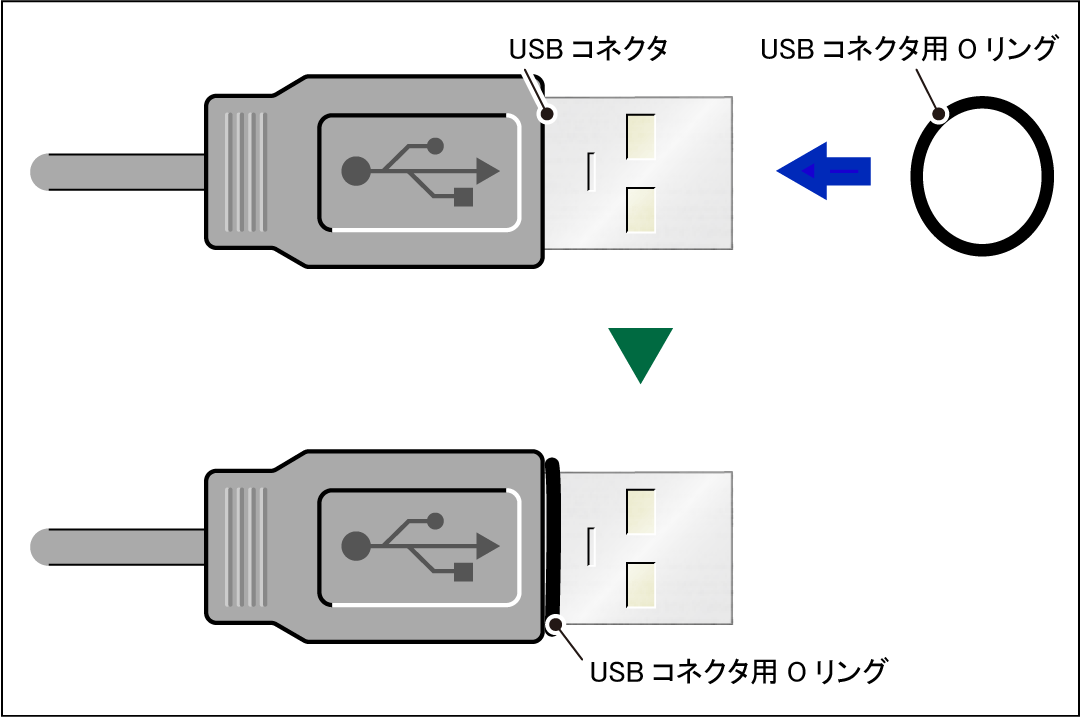

USBコネクタ用Oリングは、コネクタ抜け防止と静電気耐性向上のために使用します。

USBコネクタをCOBOTTAに挿し込む前に、必ず着用してください。
