AFカメラ(N10-W02)

ここでは、AFカメラ(N10-W02)のシステム構成について記載しています。

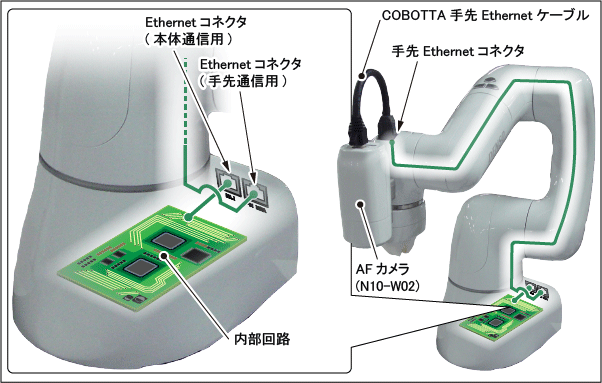

AFカメラ(N10-W02)を制御するには、Ethernetケーブルで、AFカメラ(N10-W02)とCOBOTTAの内部回路を接続します。Ethernetコネクタ(手先通信用)は、COBOTTA内部の配線で手先Etnernetコネクタまでつながっていますが、内部回路にはつながっていません。

したがって、Ethernetコネクタ(手先通信用)とEthernetコネクタ(本体通信用)を接続する必要があります。

また、AFカメラ(N10-W02)は、Ethernetケーブルを介して、動作用の電力を供給する必要があります(Ethernetケーブルを介して電力を供給することを"PoE"といいます)。電力の供給は、PoEの給電機能付きの機器を使用します。

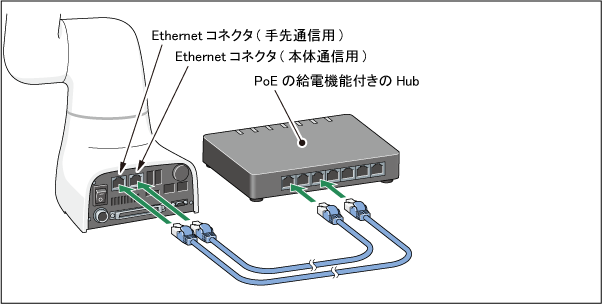

例えば、PoEの給電機能付きのHubを使用する場合、下図のように接続すると、AFカメラ(N10-W02)への電力供給と、Ethernetコネクタ(手先通信用)とEthernetコネクタ(本体通信用)との接続が行えます。

PoEの給電機能付きの機器は、お客様にて選定し、ご用意ください。
