ACアダプタ/ACケーブルの接続

1

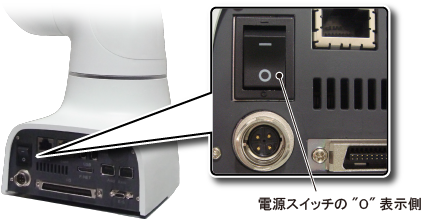

COBOTTAの電源スイッチを、"電源切り"の状態 (電源スイッチの"O"表示側が押された状態)にしておきます。

2

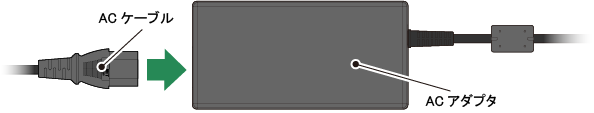

ACアダプタにACケーブルを接続します。ACケーブルのコネクタをしっかりと奥まで差し込んでください。

3

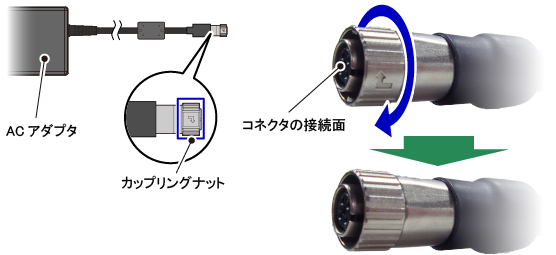

ACアダプタのカップリングナットを、コネクタの接続面から見て右側に回します。途中で回らなくなるので、そこまで回してください。

4

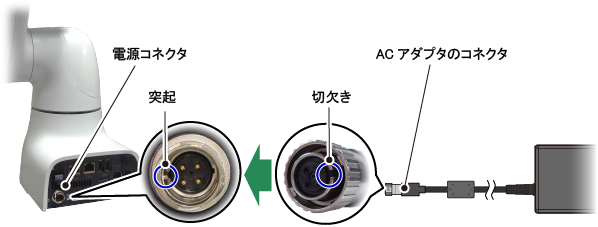

COBOTTAの電源コネクタにACアダプタを接続します。その際、電源コネクタの突起と、ACアダプタのコネクタの切欠きを合わせて、ACアダプタのコネクタを挿し込んでください。また、ACアダプタのコネクタは奥まで差し込んでください。

5

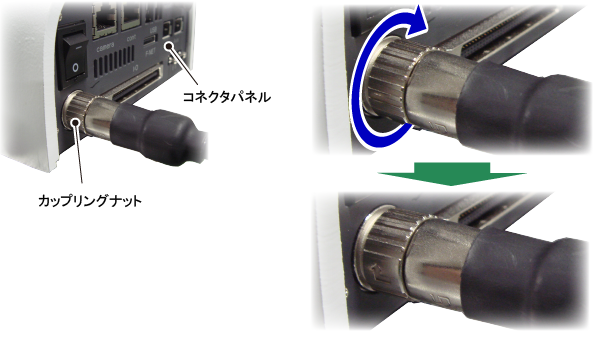

ACアダプタのカップリングナットを、コネクタパネルに向かって右側に回します。途中で回らなくなるので、そこまで回してください。コネクタがロックされます。
コネクタをロックしないと、接触不良により、COBOTTAが異常動作する恐れがあります。

6

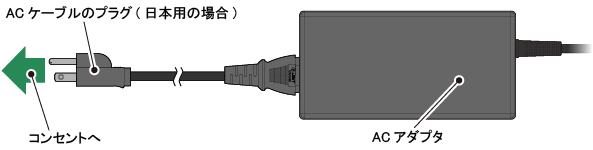

ACケーブルのプラグをコンセントに差し込んでください。
