控制Log的获取、显示、保存

操作路径:[F2 机械臂] - [F3 伺服状态] - [控制Log 标记]

获取各轴的指令值、编码器值、电流值、负载率的各项目以及用户数据(SysLog.Ctrl.UserData)的控制Log,在智能TP的画面上进行图表显示。各轴的控制Log可同时显示5个项目。

并且,可保存获取的控制Log。

如果按压[控制Log标记],则显示以下[控制Log]画面。

由于控制Log和伺服Log使用同一环形缓冲区,因此执行一个Log的记录/记录停止/清空,另一个Log也会执行相同的操作。

触摸左上角的图标后显示下拉菜单,可变更图表的操作模式。图表的操作模式有以下3种。

操作模式 说明 左右键 上下键 触摸画面

移动显示位置
移动图表轴的显示位置。 移动X轴的显示位置。 移动所选Y轴的显示位置。 移动X轴的显示位置。

变更显示尺寸
增减图表轴的显示范围。 增减X轴的显示范围。 增减所选Y轴的显示范围。 移动X轴的显示位置。

查看当前值

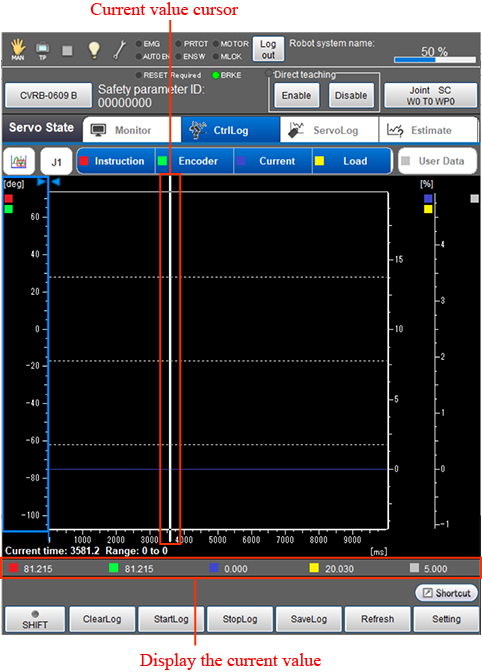

显示所选位置的值。所选位置为执行机器人动作命令的位置时,图表右上角显示[程序]、[行编号]。 当前值的光标移动。 不使用。 当前值的光标移动至触摸位置。
可使用的功能键
[F1 清空] 初始化控制Log和伺服Log的数据。
清空环形缓冲区,写入新Log。
[F2 开始记录] 开始获取控制Log和伺服Log。
如果开始获取控制Log和伺服Log,则控制Log标记和伺服Log标记图标上的REC亮灯。
[F3 停止记录] 结束获取控制Log和伺服Log。
如果结束获取控制Log和伺服Log,则控制Log标记和伺服Log标记图标上的REC熄灭。
[F4 保存] 将取得的控制Log保存到保存用存储器。
[F5 显示更新] 将智能TP的控制Log显示画面更新为最新的信息。
[F6 设定] 显示[控制Log设定]画面。
可进行控制Log相关设定的确认和变更。
[F7 Y轴显示方向切换] 图表Y轴刻度的显示形式变更为纵向/横向。
将Y轴刻度设定为纵向,可扩大图表的显示领域。
[F8 显示范围变更] 变更X/Y轴的显示范围。
按压[F8 显示范围变更]后显示[显示范围变更]画面,从下面选择显示范围的变更方法。
  • X轴显示范围编辑
    通过数值指定X轴的显示范围(起始位置、结束位置)。
  • 选中Y轴显示范围编辑
    通过数值指定Y轴的显示范围(起始位置、结束位置)。
  • X轴显示范围初始化
    X轴的显示范围返回初始值(默认值)。
  • 选中Y轴显示范围初始化
    Y轴的显示范围返回初始值(默认值)。
功能键以外的键

如果按压按钮,则显示下拉菜单。
按压并选中要显示控制Log的轴编号。

可显示J1~J8的各轴数据。

指令值

显示指定轴的指令值信息。[deg or mm]

选择后,显示红色的图表。

编码器值 显示指定轴的编码器值信息。[deg or mm]

选择后显示绿色图表。

电流值
(额定比)

显示指定轴的电流值信息。[%]

选择后显示蓝色图表。

负载率

显示指定轴的负载率信息。[%]

选择后,显示黄色的图表。

用户数据(SysLog.Ctrl.UserData)

显示用户数据。

选择后显示灰色图表。

控制Log使用插件,可从外部机器获取。详细内容请参照“Log数据的获取”。
