ID : 11115

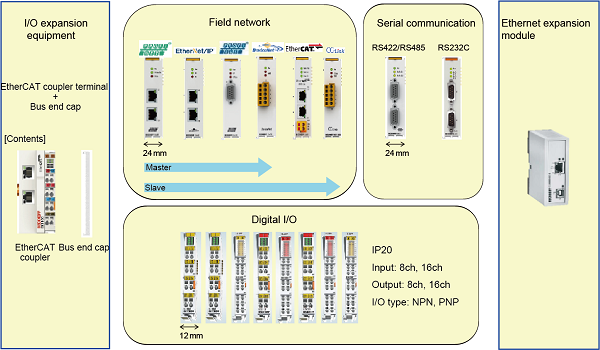

I/O扩展选件

通过控制器内置或外部连接进行安装。

分类 选件名

选件号
I/O扩展用设备 EtherCAT接头端子+总线端盖配套
*选择控制器内置的I/O扩展时，必须要要配套订购。		 414801-017*
EtherCAT耦合器 端子 414872-004*
总线端盖 414872-029*
现场网络(宽度24mm)
*仅控制器内置可安装。		 EtherCAT桥接端子
  • 组装+许可证 : 414801-037*
  • 单体+许可证 : 414872-042*
  • 单体 : 414872-013*
  • 许可证 : 414860-044*
PROFINET RT装置端子
  • 组装+许可证 : 414801-038*
  • 单体+许可证 : 414872-037*
  • 单体 : 414801-006*
  • 许可证 : 414860-009*
EtherNet/IP子局端子
  • 组装+许可证 : 414801-039*
  • 单体+许可证 : 414872-038*
  • 单体 : 414801-007*
  • 许可证 : 414860-010*
PROFIBUS子局 端子
  • 组装+许可证 : 414801-040*
  • 单体+许可证 : 414872-039*
  • 单体 : 414801-008*
  • 许可证 : 414860-110*
DeviceNet子局端子
  • 组装+许可证 : 414801-041*
  • 单体+许可证 : 414872-040*
  • 单体 : 414801-009*
  • 许可证 : 414860-120*
串行通信(宽度24mm) RS232C 2ch 端子
  • 组装 : 414801-022*
  • 单体 : 414872-015*
RS422/RS485 2ch 端子
  • 组装 : 414801-023*
  • 单体 : 414872-014*
数字输入输出(宽度12mm) 输入端子 PNP 8点 10us IP20
  • 组装 : 414801-024*
  • 单体 : 414872-016*
输入端子 PNP 16点 3ms IP20
  • 组装 : 414801-025*
  • 单体 : 414872-020*
输出端子 PNP 8点, 0.5A, IP20
  • 组装 : 414801-026*
  • 单体 : 414872-017*
输出端子 PNP 16点, 0.5A, IP20
  • 组装 : 414801-027*
  • 单体 : 414872-021*
输入端子 NPN 8点 10us IP20
  • 组装 : 414801-028*
  • 单体 : 414872-018*
输入端子 NPN 16点 3ms IP20
  • 组装 : 414801-019*
  • 单体 : 414872-022*
输出端子 NPN 8点, 0.5A, IP20
  • 组装 : 414801-030*
  • 单体 : 414872-019*
输出端子 NPN 16点, 0.5A, IP20
  • 组装 : 414801-031*
  • 单体 : 414872-023*
Ethernet扩展设备 Ethernet扩展模块 414801-011*

*控制器内置的I/O扩展最多可安装宽度72mm。

如果是组装选件，以组装到控制器的状态下交付。

使用数字输入输出端子时的注意事项

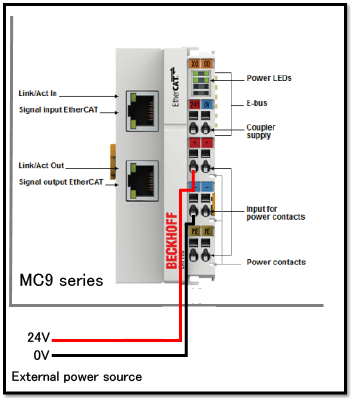

使用数字输入输出端子时时，如下图所示，需要在EtherCAT接头端子的Input for Power Contacts处安装外部DC24V电源进行供电。

Power Contacts : max.24VDC、10A
