Digital I/O的配线

下面就Digital I/O的内容，分以下项目进行说明。

配线表

MC9系列的I/O按功能来分，可以分为Safety I/O、专用 I/O、通用 I/O、内部 I/O。

其中，专用 I/O中有若干个功能不同的信号，预先决定其组合。该组合(配置)有2种，配线表根据配置的种类而异。详细内容请参照以下链接位置。

项目 (链接)	概要
Mini I/O 专用配置的配线表	Mini I/O专用配置为不使用现场网络子局端子时的配置。链接中记载Mini I/O专用配置的配线表。
标准配置的配线表	标准配置是使用现场网络子局端子时的配置。链接中记载标准配置的配线表。

项目

(链接)

概要

Mini I/O专用配置为不使用现场网络子局端子时的配置。链接中记载Mini I/O专用配置的配线表。

标准配置是使用现场网络子局端子时的配置。链接中记载标准配置的配线表。

使用Digital I/O时，需要配线User Power连接器。

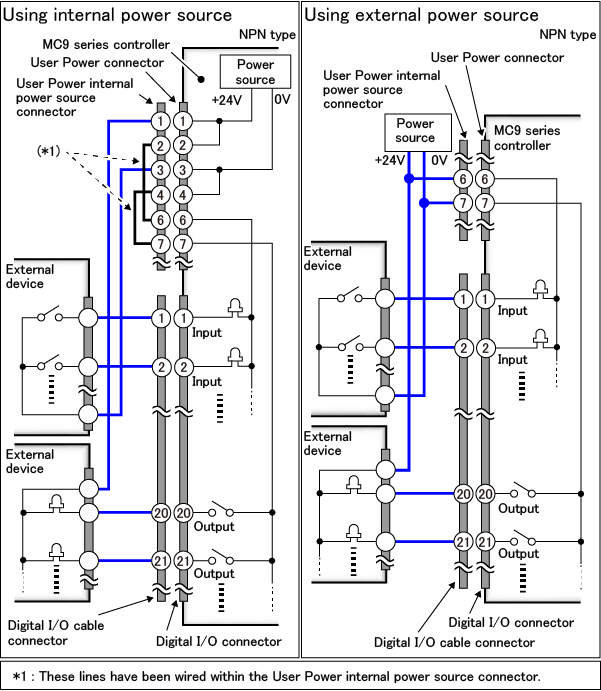

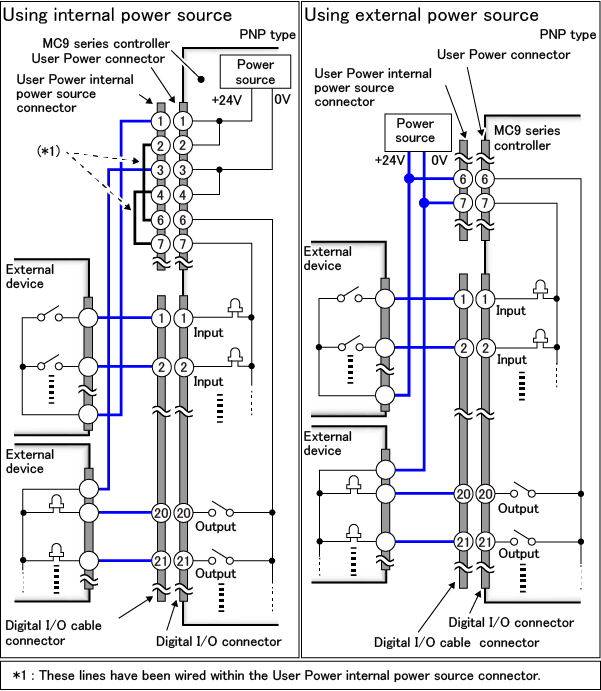

下图表示包含User Power连接器配线的电路构成。

关于User Power连接器的详情，请参照这里。
