各部位的名称

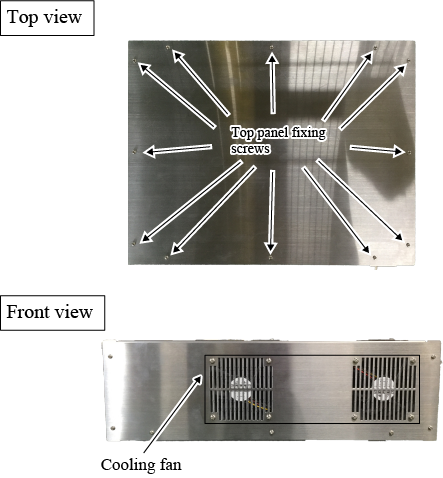

外包装

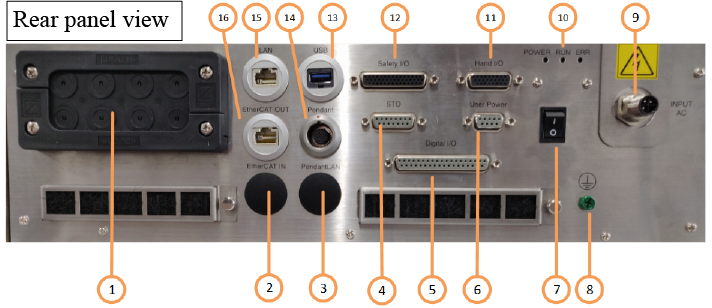

编号	名称	说明
1	多孔电缆过线板	内置在控制器的I/O扩展选件设备电缆引出口。
2	EtherCAT输入连接器	EtherCAT电缆连接用客户自备的IPC。 (仅无IPC规格)
3	教导器LAN输入连接器	从客户准备的IPC连接教导器控制信号用的 LAN电缆。(仅无IPC规格)
4	STO连接器	连接RC8系列机器人控制器时，输出STO信号和自动模式信号。
5	Digital I/O连接器	连接和外部设备进行I/O通信用信号线。
6	User Power连接器	使用内部电源、外部电源时连接。
7	电源开关	主电源开关。
8	接地连接端子	连接接地时使用。
9	AC电源连接器	电源连接器的连接端子。
10	状态显示LED	在以下状态下亮灯。　 POWER : 电源ON时 RUN : 程序执行时 ERR : 发生错误时
11	Hand I/O连接器	连接各夹治具用控制信号线。
12	Safety I/O连接器	连接安全信号相关信号线。

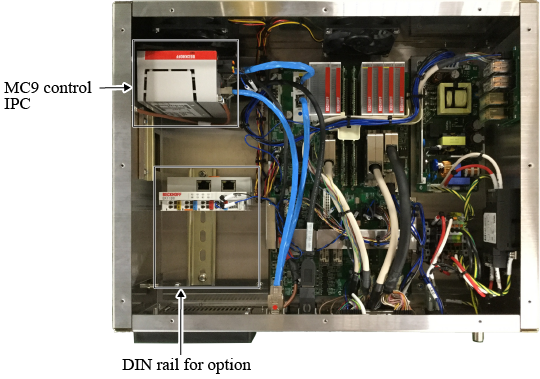

13	USB连接器	在MC9控制IPC的数据更新时使用。 (仅带IPC规格)
14	教导器连接器	连接教导器电缆。
15	Ethernet连接器	和MC9控制IPC通信时使用。 (仅带IPC规格)
16	EtherCAT连接器	用EtherCAT电缆连接从站侧控制对象设备。
