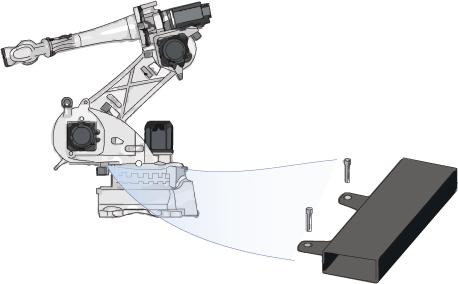

叉车用附加装置

辅助VLA系列机器人叉车搬运的选配附加装置。

构件

• 叉车用附加装置(个数 : 2)
• 内六角螺栓M20×40 强度区分12.9(个数 : 4)

机器人的姿势

搬运机器人时调整平衡姿势后进行搬运。

搬运VLA系列机器人时比较平衡的姿势如下表所示。

安装步骤

1

将机器人放置在地面的位置。

2

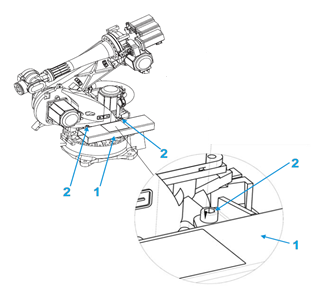

将叉车用附加装置安装到机器人底座部分。

3

请以下述紧固扭矩拧紧2个固定螺栓。

4

另一侧也一样安装附加装置。

至此，叉车用附加装置的安装完成。
