指令输入支援功能

概要

自动输入部分指令的功能。可一次性输入所需的参数等，简化了程序输入。

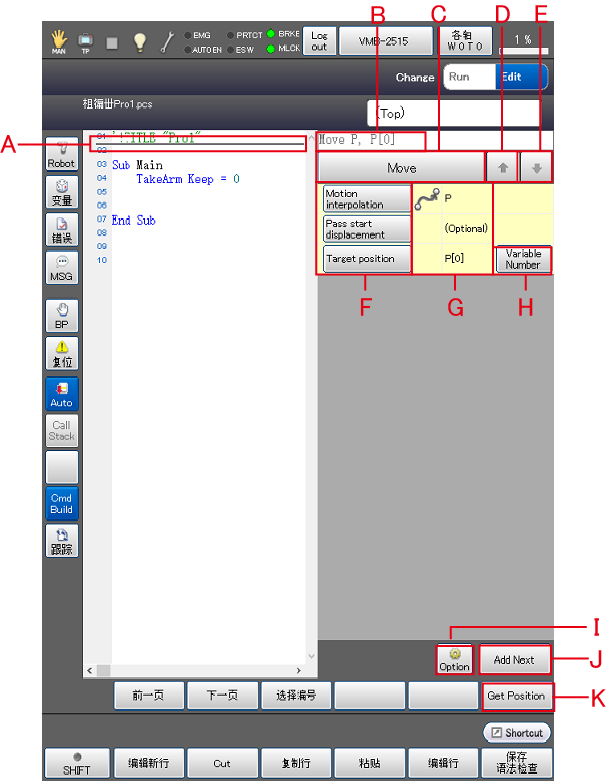

指令输入画面

符号	项目	说明
A	追加指令光标	显示追加指令的行。可通过触摸画面、上下键进行移动。
B	指令字符串显示领域	通过字符串显示当前设定的指令和参数。
C	指令选择按钮	将显示切换至指令列表画面。
D	上一页按钮	显示指令列表的上一页。
E	下一页按钮	显示指令列表的下一页。
F	参数按钮	按压各参数按钮后，将显示切换至参数选择画面。
G	参数值	显示当前设定的参数值。
H	参数值设定按钮	在参数值中指定任意值时显示。显示数字键后，如果输入任意值后按压[OK]按钮，则该值确定。按钮的种类有以下2种。变量编号按钮输入任意变量编号。数值输入按钮输入任意数值。
I	选项按钮	表示用Approach、Move指令执行[追加行]时的选项。从以下3项选择，按[OK]按钮。不执行获取位置、变量编号增量只执行指令字符串的追加行，不执行获取位置、变量编号增量。执行获取位置、变量编号增量为指令字符串追加行时，获取指定变量的位置，增加指定的变量编号的增量。只执行变量编号增量为指令字符串追加行时，增加指定的变量编号的增量。不获取位置。
J	追加行按钮	将当前设定的指令和参数的字符串插入至追加指令光标的位置。
K	获取位置	获取机器人当前位置的坐标。(*1)

^*1：可获取到变量中，改写立即数。

使用变量时
在光标所在行使用了全局变量的P型、J型、T型变量时，将值获取到变量。
```
    Move P, P[0]
```
但是，在P型、J型、T型的索引中使用了变量、函数、宏定义时，不能获取位置。
```
    Move P, P[aaa] '不可获取位置
```

使用立即数时
描述了P型、J型、T型立即数时，将该值改写为当前位置的值。
```
    Move P, P( 446.7207, 275.725, 329.036, 180, -0.0122849, -148.3163, 5 )
```
但是，在P型、J型、T型的元素中使用了变量、函数、宏定义时，不能获取位置。
```
    Move P, P( aaa, 275.725, 329.036, 180, -0.0122849, -148.3163, 5 ) '不可获取位置
```

步骤

按照以下步骤使用指令输入支援功能。

选择指令。
选择设定的参数并确定值。
插入指令。

例

此处以在程序的第7行输入[Depart L, @P 50]为例进行说明。

1

操作路径 : 基本画面-[F1 程序] - 编辑的程序文件

显示编辑的程序文件中的[程序编辑]画面，按压[指令编码程序]按钮。

2

设定插入指令的位置。使用触摸画面、上下键、将指令追加光标移至第6行。

3

按压[指令选择]按钮。

4

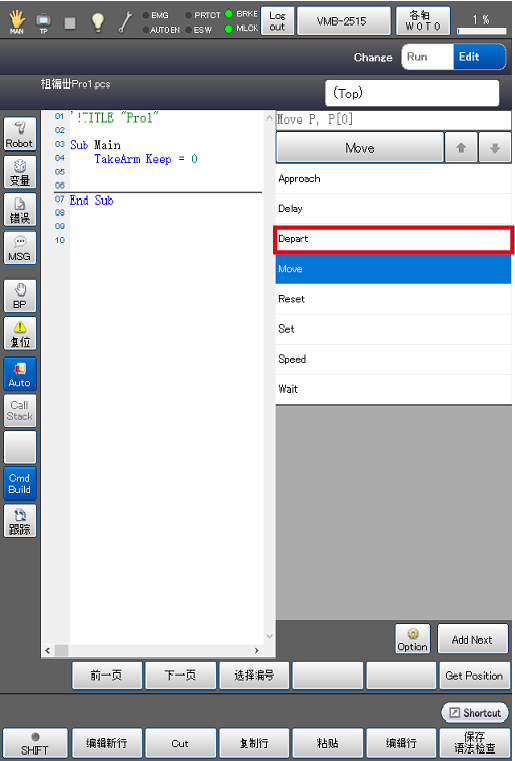

从指令列表中选择[Depart]。

5

设定动作插补。按压[动作插补]按钮。

6

从动作插补列表中选择[L]。

7

设定通过起始位移量。按压[通过起始位移量]按钮。

8

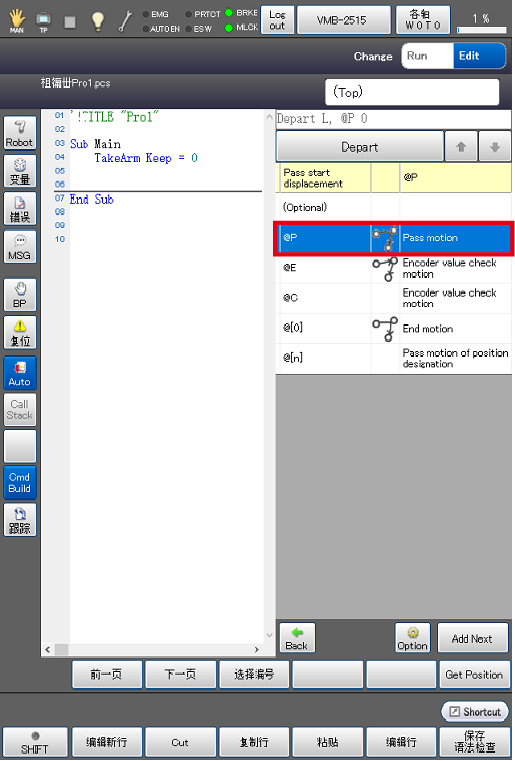

从通过起始位移量列表中选择[@P]。

9

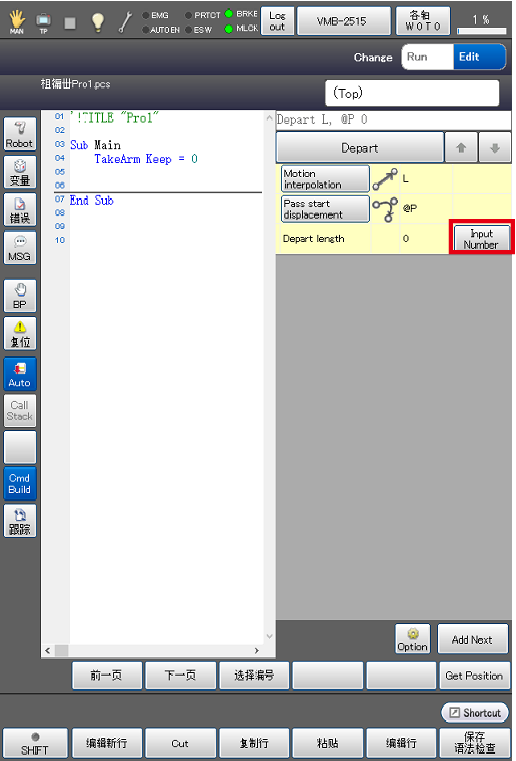

设定离开长度。按压离开长度项目的[数值输入]按钮。

10

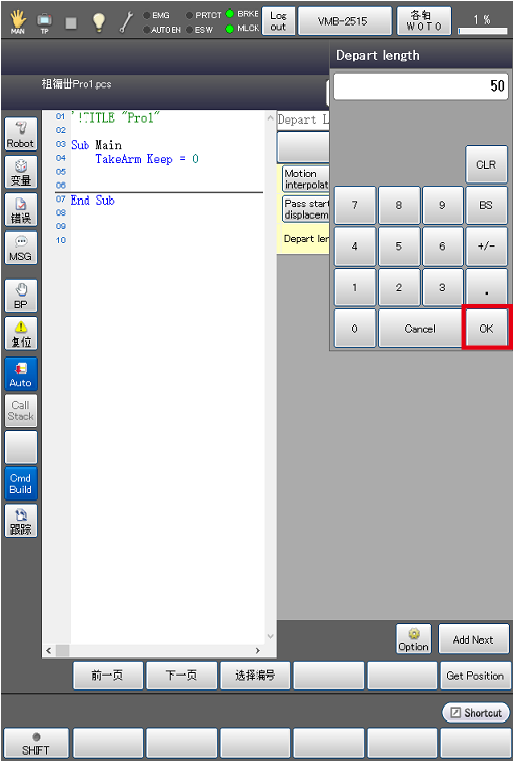

输入“50”后按压[OK]。

11

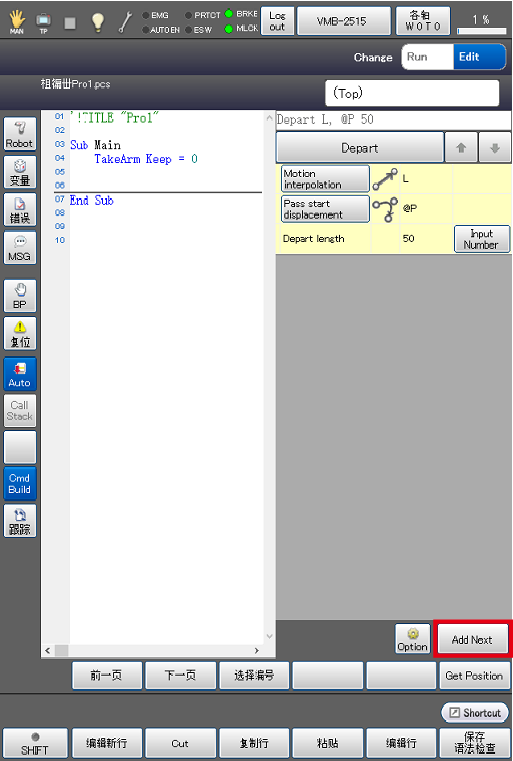

插入指令。按压[追加行]按钮。

在第7行插入指令。
