外部速度设定画面的显示和变更
操作路径 : 智能TP的[SPEED]键
进行外部速度的设定。

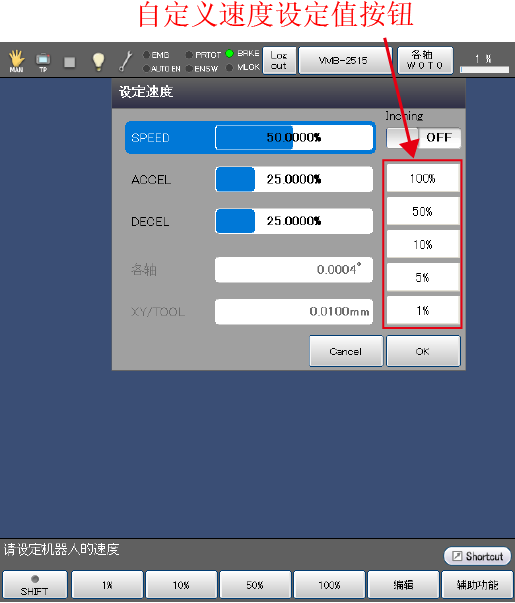

如果按压智能TP的[SPEED]键，则显示以下[速度设定]画面。
选择项目后变更值。
可利用如下几种方法选择项目。
| 项目的选择方法 | |
|---|---|
| 方法1 | 触摸[SPEED]、[ACCEL]、[DECEL]。 |
| 方法2 | 按压上下方向的箭头键。 |
可利用如下几种方法变更值。变更值后，按压[设定速度]视窗中的[OK]，即可确定变更。
| 值的变更方法 | |
|---|---|
| 方法1 | 通过数值指定。（参照下述[F5 编辑]） |
| 方法2 | 按压相应数值的功能键。（参照下述[可使用的功能键]） |
| 方法3 | 按压相应的自定义速度设定值的按钮。 自定义速度设定值按钮在[设定速度]视窗右侧纵向排列。可任意指定自定义速度设定值。（参照下述[F6 辅助功能]） |
| 方法4 | 按压左右方向的箭头键。以每次“5%”的量进行变化。 |
方法5 |
触摸数值的显示位置。切换为触摸位置的值，背景栏的显示发生变化。触摸与当前选择项目不同的数值栏时，也同时切换项目。 |
| 可使用的功能键 | |
|---|---|
| [F1 1%] |
选择[SPEED]、[ACCEL]、[DECEL]的项目后按压[1%]，则设定的显示变为1％。 |
| [F2 10%] |
选择[SPEED]、[ACCEL]、[DECEL]的项目后按压[10%]，则设定的显示变为10%。 |
| [F3 50%] |
选择[SPEED]、[ACCEL]、[DECEL]的项目后按压[50%]，则设定的显示变为50%。 |
| [F4 100%] |
选择[SPEED]、[ACCEL]、[DECEL]的项目后按压[100%]，则设定的显示变为100%。 |
| [F5 编辑] |
选择[SPEED]、[ACCEL]、[DECEL]的项目后按压[编辑]，使用显示的数字键输入需要设定的值后按压[OK]，则设定的显示变更为输入的值。 |
| [F6 辅助功能] |
显示“辅助功能”画面。 |
