I/O的显示和操作

操作路径：基本画面 - [F4 I/O]

进行I/O监视与ON/OFF操作。

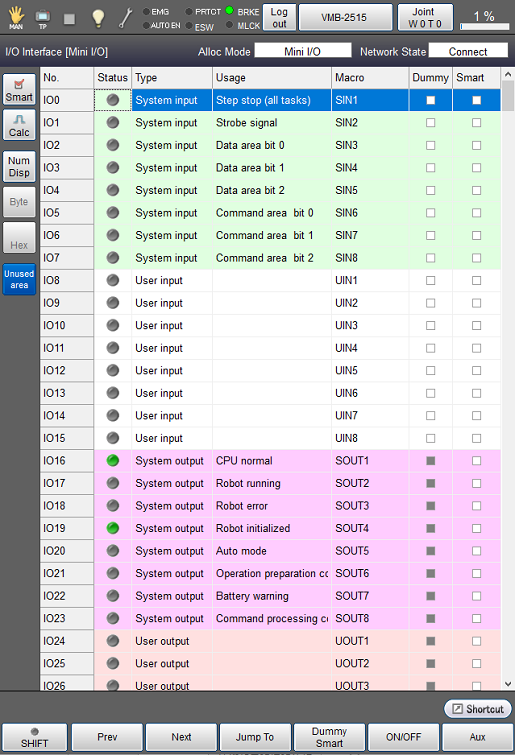

如果按压[F4 I/O]，则显示以下[IO界面]画面。

进行I/O的ON/OFF操作，机器人的输出信号将ON/OFF。

进行操作时，请充分确认安全。

关于操作步骤，请参照机器人动作创建基本中的“通过智能TP进行的操作”。

可使用的功能键
[F1 前一页]	显示当前显示的I/O信息的前一页。
[F2 下一页]	显示当前显示的I/O信息的下一页。
[F3 选择编号]	显示数字键。使用数字键输入I/O编号并按压[OK]，将移动至目标I/O编号。所选择的I/O编号反衬显示。
[F4 虚拟选定项] (*)	选择虚拟项目时，可切换虚拟设定。选择选定项项目时，可切换选定项ON/OFF。
[F5 ON/OFF] (*)	切换所选择I/O编号的ON/OFF。
[F6 辅助功能]	显示I/O的辅助功能菜单。
[F7 BusOff复位]	解除DeviceNet通信的Busoff状态。显示确认讯息后，按压[OK]按钮。仅在使用DeviceNet时显示该按钮。

(*)此项目仅在对登录帐户授予“编程”的用户权限时可以操作。

功能键以外的键
[选定项]	仅显示“选定项”选框栏中勾选的I/O编号。
[计算]	进行I/O的比特计算。
[数值显示]	进行I/O的比特计算。如果按压按钮显示蓝色，则有效。 [数值显示]按钮有效时，有时可能无法使用[未使用领域]按钮。
[Byte]	切换I/O比特的计算方法。 [数值显示]按钮显示为蓝色时，可以切换。
[16进制]	用16进制表示计算结果。 [数值显示]按钮显示为蓝色时，可以切换。
[未使用领域]	显示未使用的I/O。如果按压按钮显示蓝色，则有效。默认值为有效。 [未使用领域]按钮无效时，有时可能无法使用“数值显示”按钮。
