与WINCAPSIII的连接设定
通过以太网连接
设定机器人控制器，以便可以通过以太网进行计算机（WINCAPSIII）和机器人控制器通信。该设定在智能TP进行。
设定通信权及IP地址。
1

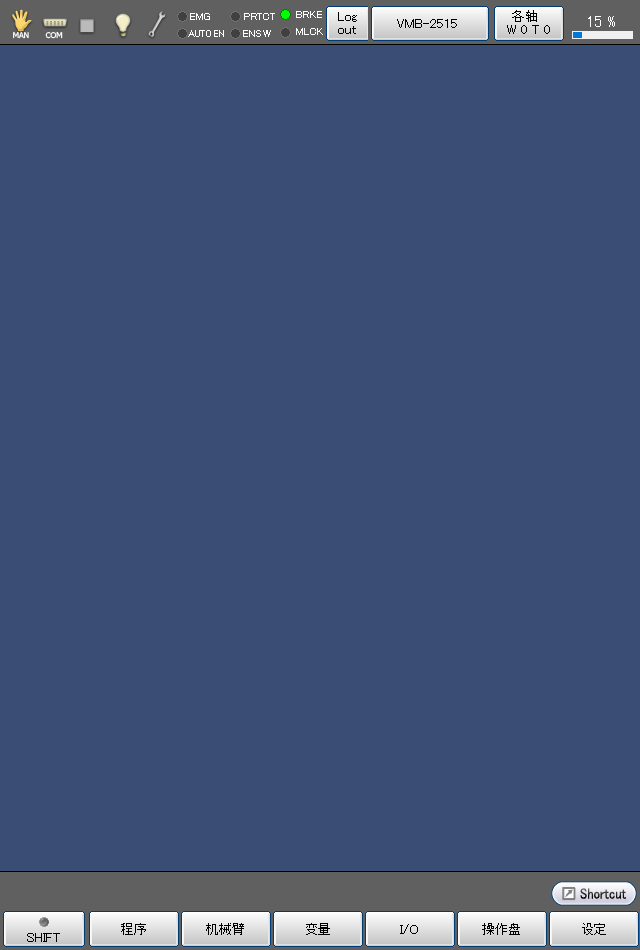

在智能TP的基本画面按压[F6 设定]。
2

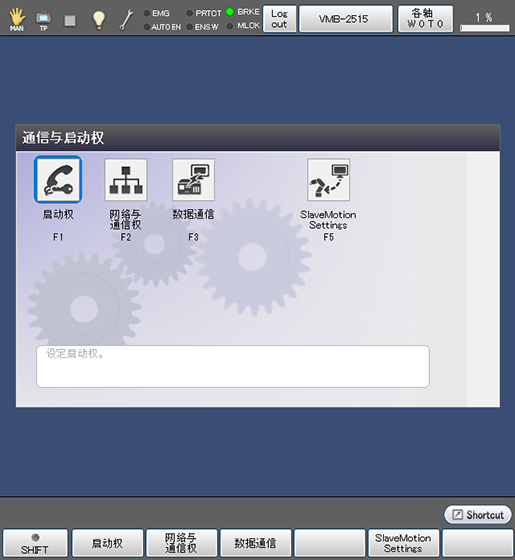

按压[F5 通信与启动权]。
3
按压[F2 网络与通信权]。
4
在设备上选择[以太网]。
5

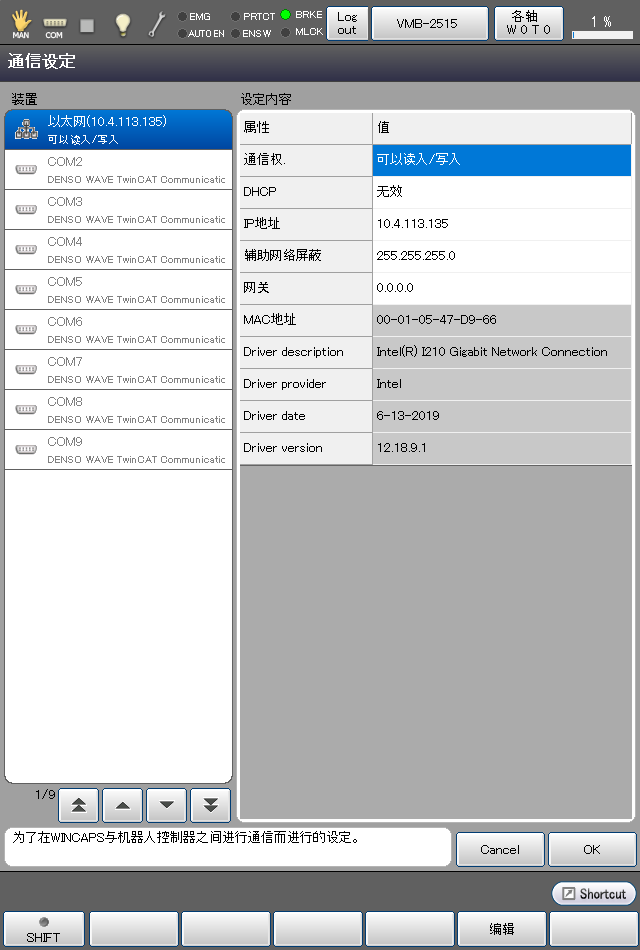

选择通信权并按压[F5 编辑]。
6

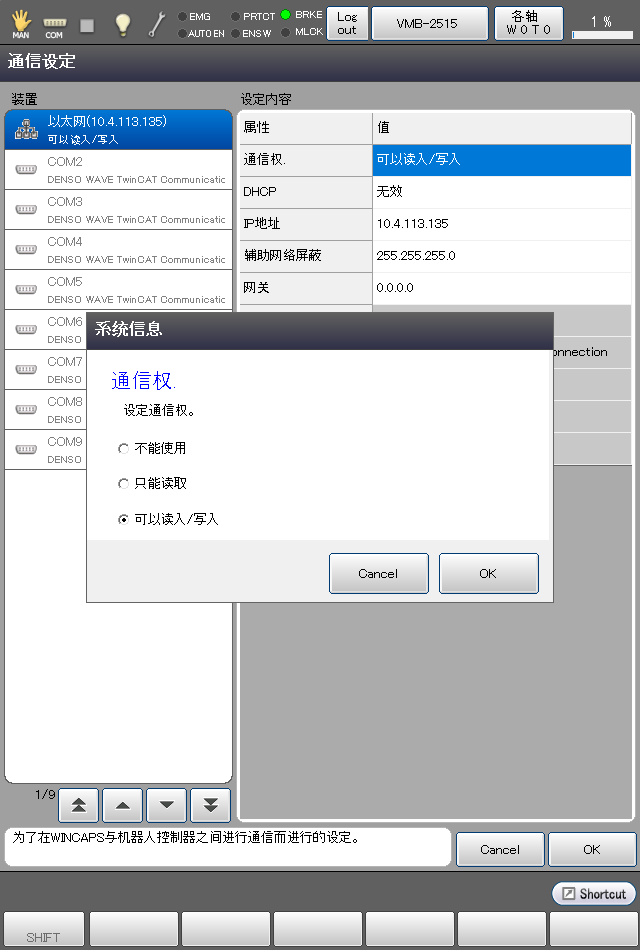

选择[可以读入/写入]，然后按压[OK]。
通信权的含义如下所示。使用以太网时，需要选择[可以读入/写入]。
- 不能使用：不使用通信端口。
- 只能读入：可在计算机侧读取机器人控制器的数据。不能通过计算机将数据发送至机器人控制器。
- 可以读入/写入：计算机和机器人控制器之间可进行双向数据交换。
7

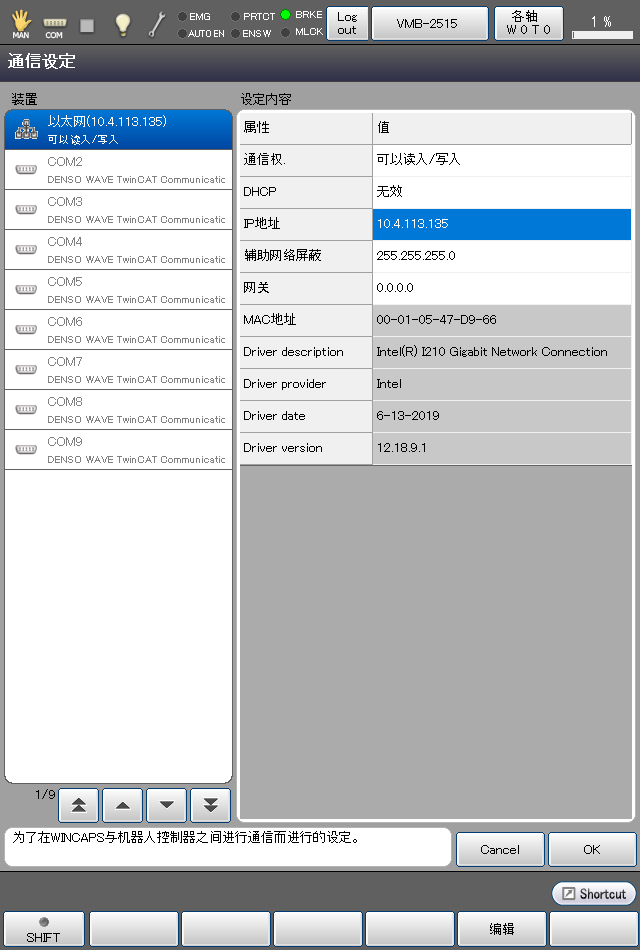

选择[IP地址]。
- DHCP为“有效”时，[IP地址]、[子网掩码]、[网关]不可编辑。
- 请不要在IP地址中设定10.255.250.0 ～ 10.255.255.255的值。
8
按压[F5 编辑]。
9

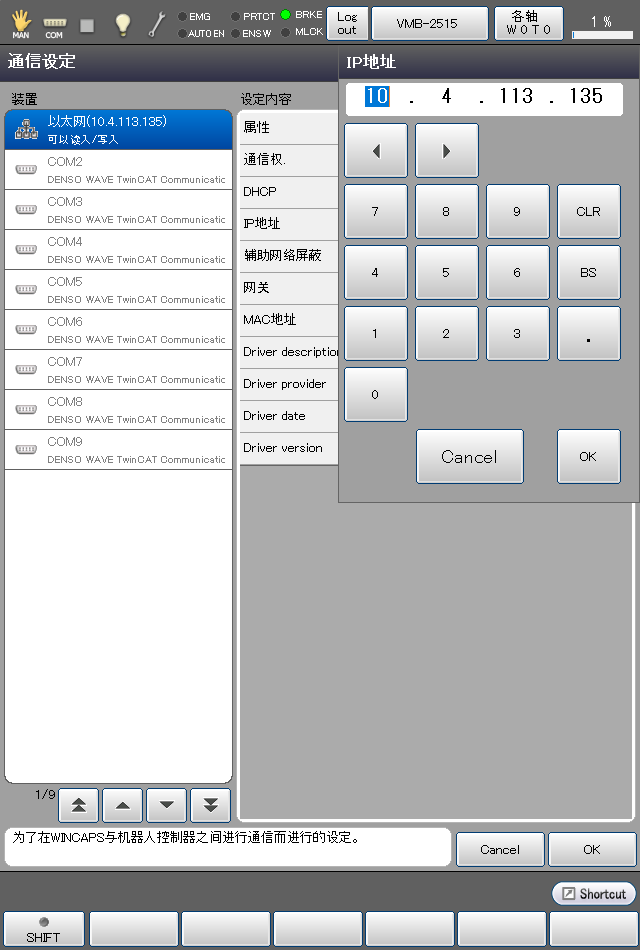

通过数字键输入地址，然后按[OK]。
如果追加推荐端口列表的LAN适配器，可使用多个以太网IP地址。
设定了相同的网络IP地址时，通信可能失败。
- 失败例子
LAN1 : 192.168.0.1
LAN2 : 192.168.0.2 - 修订例子
LAN1 : 192.168.0.1
LAN2 : 192.168.1.2
10
需变更辅助网络屏蔽时，参照步骤7至9的操作方法进行相同变更。
11
按压[通信设定]画面中的[OK]。
