“工具”菜单

DIO指令指示器

显示“DIO指令指示器”对话框。

显示标准或小型IO配置时的指令模式。另外，调试功能可在模拟IO中统一设置指令模式。

控制器功能扩展

通过WINCAPSIII设定DENSO机器人的选项功能。此功能仅在处于在线（监视）模式中时有效。

操作方法请参照“许可证登录”。

RC9通信设定

从WINCAPSIII设定控制器的“启动权设定”、“IP设定”、“数据通信设定”。

按照以下的2步进行设定。

1

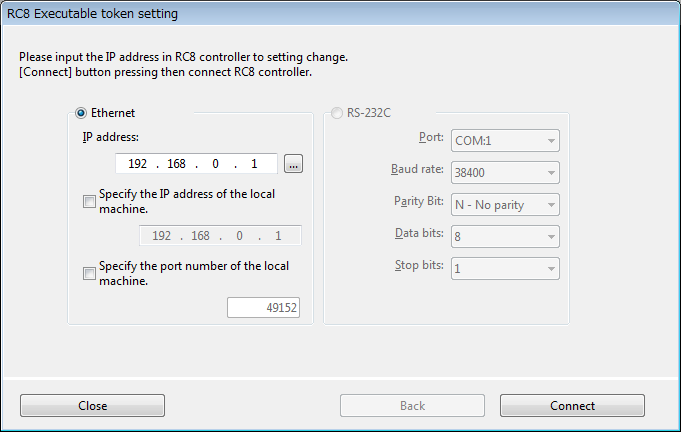

输入要设定的控制器的IP地址，按[连接]按钮。

2

输入必要的项目，按[设定变更]按钮。

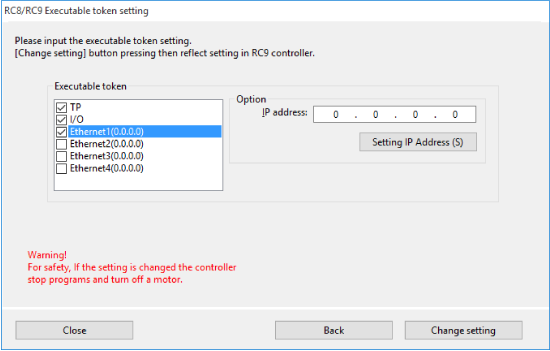

• 启动权设定


  选择RC9的启动权。

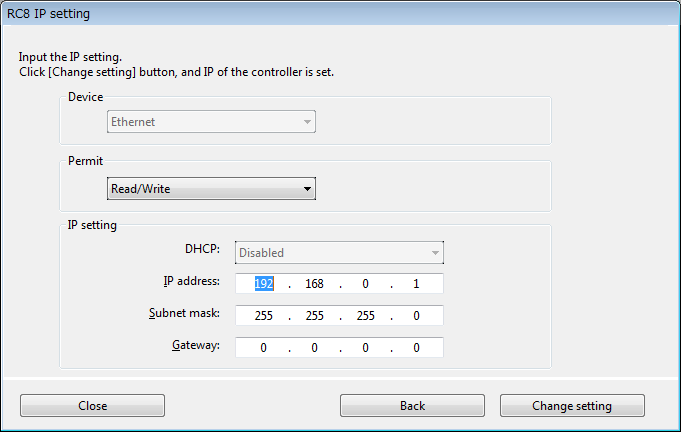

• IP设定


  设定RC9的IP地址。



  请务必记住设定的IP地址。

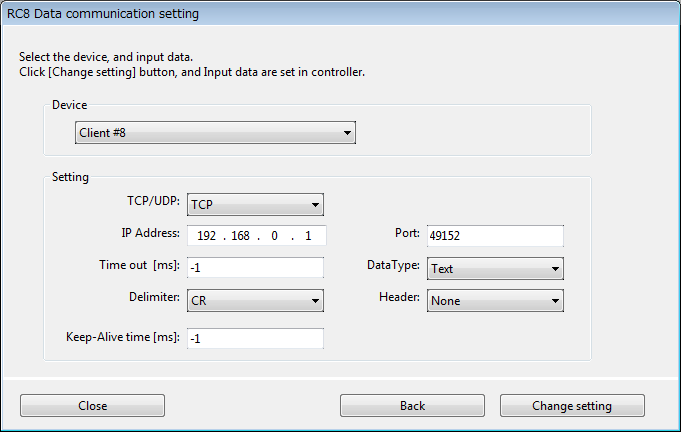

• 设定数据通信


  选择装置后，设定要更改的设定项目。



简易位置补偿功能

此功能当前无法使用。

USB

项目数据可从U盘读取，也可写入U盘。

臂参数

写入/读取设定控制器时所需的臂参数。

项目对比

对WINCAPSIII中当前打开的项目和控制器的数据进行对比，并在其它视窗中列表显示对比结果。

对比结果一览

重新登录

显示“登录WINCAPSIII”对话框。

更改用户等级，注册至WINCAPSIII。

选项

显示“选项设定”对话框。

设定编辑器的字符颜色或通信超时时间等选项。
