CC-Link通信コネクタとLED表示

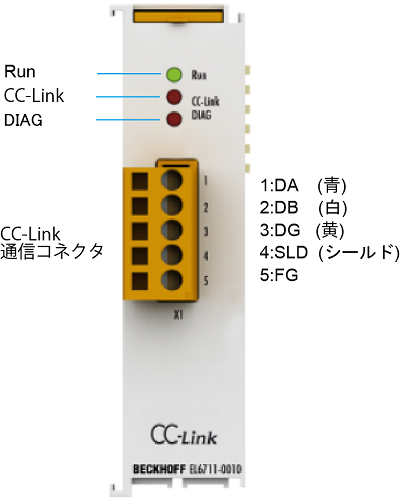

CC-Linkスレーブターミナルの前面パネル

rロボットコントローラの電源 (ネットワーク電源を含む) がONの状態では、通信コネクタの脱着を行ったり、端子に触れないでください。故障の原因になります。

接続する通信ケーブルの圧着端子として下記のいずれかの製品を推奨します。

No 圧着端子 専用工具
1

フェニックス・コンタクト社製
AIシリーズ

フェニックス・コンタクト社製
形ZA3
2

ニチフ製 TCシリーズ
細ケーブル用 : TC 0.3-9.5
太ケーブル用 : TC 2-11 (電源用)
TC 1.25-11 (通信用)

 NH-69
備考

LED表示の詳細

表示の詳細を下記に示します。

内容の詳細については、"WINCAPSIIIで設定可能なI/Oオプション" にリンクしているCC-Linkスレーブターミナルの個別の取扱説明書を参照してください。"4.6 LEDs" に記載があります。

LED 色 意味
RUN 緑 このLEDは、ターミナルの動作状態を示します。
オフ EtherCATステートマシンの状態:
INIT = ターミナルの初期化
一定間隔の点滅 EtherCATステートマシンの状態:
PREOP = メールボックス通信機能、標準設定から変更
遅い点滅 EtherCATステートマシンの状態:
SAFEOP = Sync Managerチャンネルの検証
オン EtherCATステートマシンの状態:
OP = 通常の動作状態。 メールボックスおよびプロセスデータ通信が可能です。
速い点滅 EtherCATステートマシンの状態:
BOOTSTRAP = ターミナルファームウェア更新用の機能
CC-Link (Run) 緑 オフ
  • ネットワーク参加前
  • キャリアは削除できません。
  • タイムアウト
  • ハードウェアをリセット
オン ネットワーク参加後に、リフレッシュおよびポーリング信号またはリフレッシュ信号のみを正常受信
CC-Link (ERR) 赤 オフ
  • 正常通信
  • ハードウェアをリセット
オン
  • CRCエラー
  • 前回再起動/リセット以降のステーション番号(0 または >65)設定エラー
  • 前回再起動/リセット以降のボーレート(>4)設定エラー
点滅 前回再起動/リセット後に設定が変更されました。
DIAG (CC-Link SD) 緑 オフ
  • 送信無し
  • ハードウェアをリセット
オン 送信中
DIAG (CC-Link RD) 青 オフ
  • キャリアは削除できません。
  • ハードウェアをリセット
オン キャリアを認識
