RC8シリーズロボットコントローラ

RC8シリーズロボットコントローラと接続する場合、MC9シリーズコントローラと、RC8シリーズロボットコントローラへ設定を行う必要があります。

設定内容については、「RC8シリーズロボットコントローラの設定」をご確認ください。

RC8シリーズコントローラと接続を行う場合、必ず接続例のようにEDM入力不要時のSTO出力-EDM入力のダミーリレーを接続してください。
詳細はこちらをご覧ください。

以下にRC8シリーズロボットコントローラを接続する場合の接続例を示します。

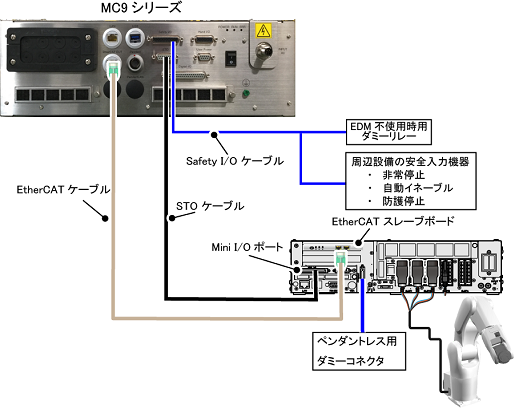

システム図

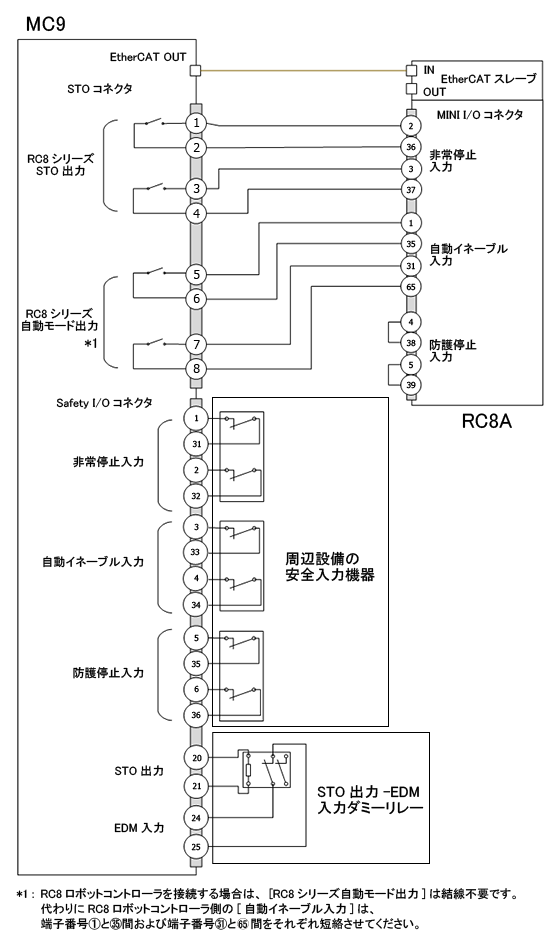

接続例

• RC8Aロボットコントローラを1台接続する場合
