DeviceNet通信コネクタとLED表示

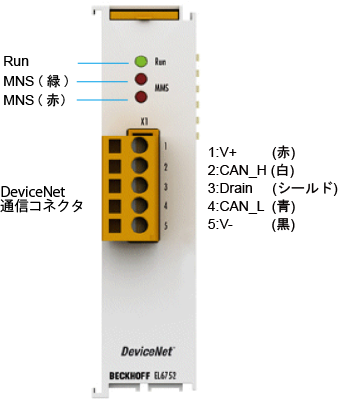

DeviceNetスレーブターミナルの前面パネル
コントローラ電源（ネットワーク電源を含む）がONの状態では、通信コネクタの脱着を行ったり、端子に触れないでください。故障の原因になります。

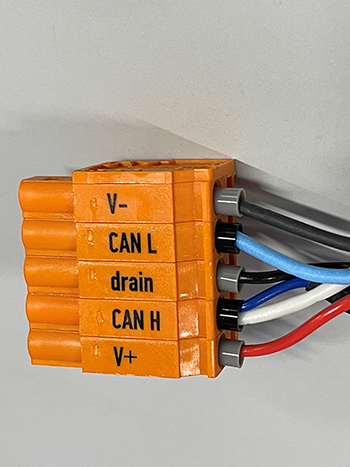

接続する通信ケーブルの圧着端子として下記のいずれかの製品を推奨します。
| No | 圧着端子 | 専用工具 |
|---|---|---|
| 1 |
フェニックス・コンタクト社製 AIシリーズ |
フェニックス・コンタクト社製 形ZA3 |
| 2 |
ニチフ製 TCシリーズ 細ケーブル用：TC 0.3-9.5 太ケーブル用：TC 2-11（電源用） TC 1.25-11（通信用） |
NH-69 |
| 備考 |  |
|
 |
LED表示の詳細
表示の詳細を下記に示します。
内容の詳細については、「WINCAPSIIIで設定可能なI/Oオプション」にリンクしているDeviceNetスレーブターミナルの個別の取扱説明書を参照してください。「7.1 EL6752 - LEDの説明」に記載があります。
| LED | 色 | 意味 | |
|---|---|---|---|
| RUN | 緑 | このLEDは、ターミナルの動作状態を示します。 | |
| オフ | EtherCATステートマシンの状態: INIT = ターミナルの初期化、 BOOTSTRAP = ターミナルのファームウェア更新用の機能 |
||
| 点滅 | EtherCATステートマシンの状態: PREOP = メールボックス通信の状態、標準から設定変更 |
||
| 点滅1回 | EtherCATステートマシンの状態: SAFEOP = Sync Managerチャンネルおよびディストリビュートクロックの検証、出力が安全状態 |
||
| オン | EtherCATステートマシンの状態 OP = 通常の動作状態。メールボックス通信およびプロセスデータ通信は可能です。 |
||
| MNS緑 | 緑 | オフ | スレーブがオフライン |
| 点滅 | スレーブポートが、MAC ID重複チェックに入りました (ネットワークOK)、マスタとの通信エラー | ||
| オン | スレーブポートがオンラインで、マスタと通信中。 | ||
| MNS赤 | 赤 | 点滅 | スレーブポートとマスタの通信エラー、スレーブポートのタイムアウト |
| オン | DeviceNetのバスがオフ、DeviceNetの電圧エラー、スレーブポートのエラー、MAC ID重複チェックのエラー | ||
