フォークリフト用アタッチメント
VMBシリーズロボットのフォークリフト運搬を支援するオプションのアタッチメントです。
使用後は、ロボット本体からアタッチメントを取り外してください。
構成品
- フォークリフト用アタッチメント (個数 : 2)
- 六角穴付きボルト M12 × 30 強度区分12.9 (個数 : 6)
ロボットの姿勢
ロボットを運搬する場合はバランスの取れる姿勢にしてから運搬してください。
バリエーションごとの運搬する場合に比較的バランスのよいロボットの姿勢を下表に示します。
VMB-2515
| 軸番号 | 角度[deg] |
|---|---|
| J1 | 0° |
| J2 | -13° |
| J3 | 170° |
| J4 | 0° |
| J5 | 0° |
| J6 | 0° |
VMB-2518
| 軸番号 | 角度[deg] |
|---|---|
| J1 | 0° |
| J2 | -10° |
| J3 | 170° |
| J4 | 0° |
| J5 | 0° |
| J6 | 0° |

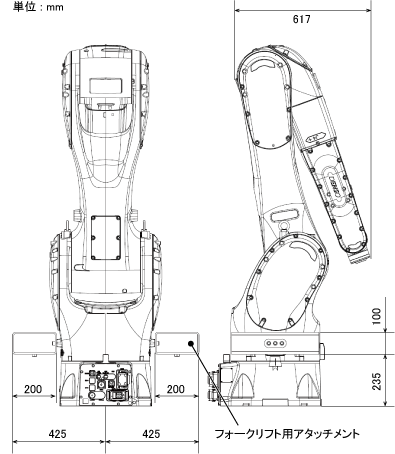

寸法および設置図
| 締め付けトルク | 42±８Nｍ |
|---|
リフティングラベル
ロボット本体をフォークリフトで運搬するときは、下記のラベルを参照してください。

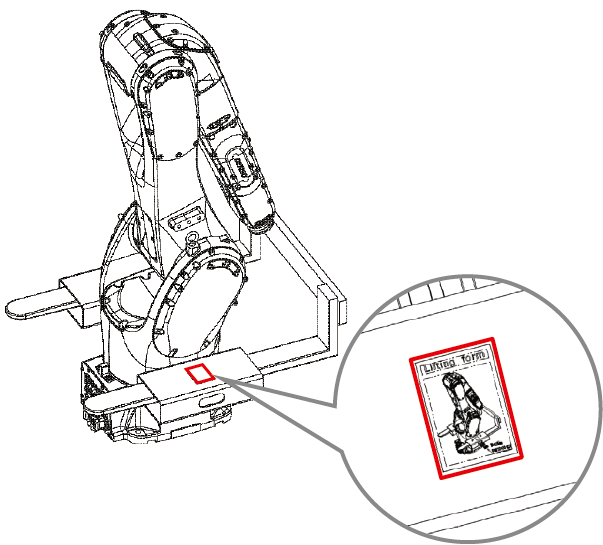

ラベル貼付位置
