前面パネルの開け方

1

ロボットコントローラの電源を切ります。

ブレーカ(主断路器)を反時計回りに回し、POWER LEDが消灯するのを確認します。

2

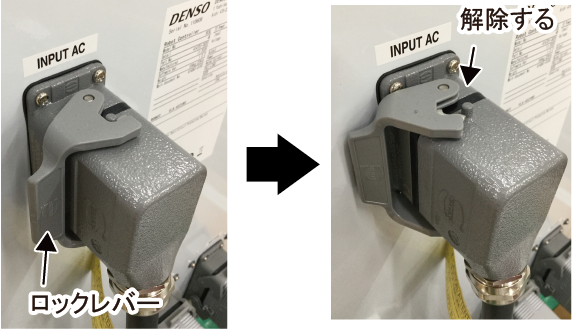

AC電源ケーブルを外します。

1. ロックレバーを動かしてロックを解除します。
2. AC電源ケーブルのコネクタを引き離します。

3

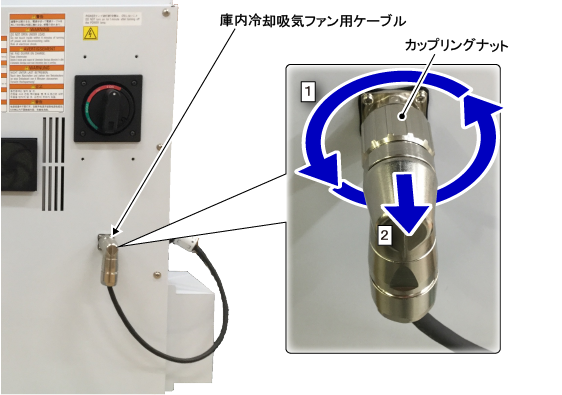

庫内冷却吸気ファン用ケーブルを外します。

1. カップリングナットを反時計回りに数回回します。
2. 庫内冷却吸気ファン用ケーブルのコネクタを引き離します。

4

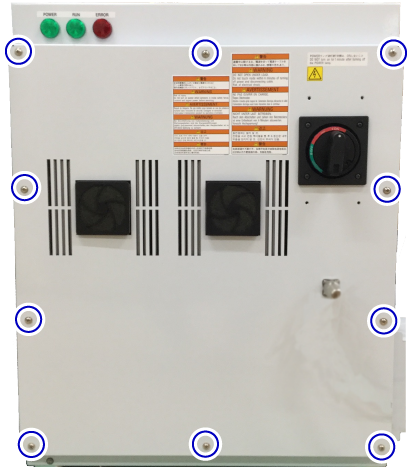

前面パネルを固定しているボルトを六角レンチで外します。

5

ブレーカ(主断路器)を反時計回りに回します。前面パネルが少し開きます。

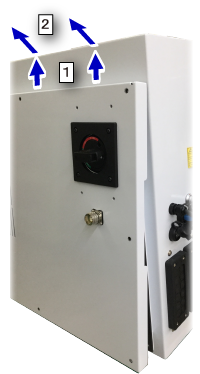

6

1. 前面パネルを少し上にずらします。
2. 前面パネルを手前にゆっくりと外します。

以上で作業は終了です。
