LED表示

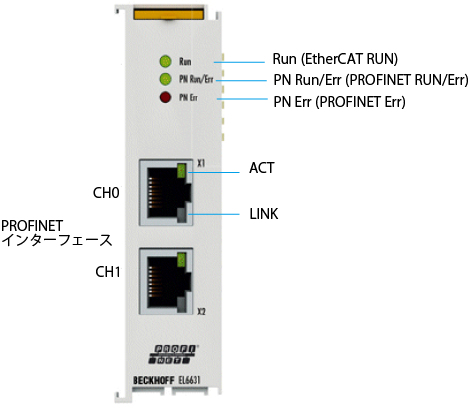

PROFINET RTデバイスターミナルの前面パネル

名称 説明
Run

IPCとEtherCATによる通信が正しく行われている場合に点灯します。
PN RUN/Err PROFINETによる通信が正しく行われている場合に点灯します。
PN Err ネットワークの通信が正しく行われている場合に点灯します。
LINK Ethernetが接続すると点灯します。
ACT Ethernetフレームを送受信すると点滅します

PROFINET RTインターフェース

RJ45メスコネクタです。CH0、CH1のどちらか一方を使用ください。

表示の詳細

表示の詳細を下記に示します。

内容の詳細については、「WINCAPSIIIで設定可能なI/Oオプション」にリンクしているPROFINET RTデバイスターミナルの個別の取扱説明書を参照してください。「3.1.3 EL6631-0010 - LED」に記載があります。

EtherCAT診断用LED

LED 表示 説明
RUN 緑 消灯 EtherCATステートマシンの状態:
INIT = ターミナルの初期化、
BOOTSTRAP = ターミナルのファームウェア更新用の機能
点滅(200ミリ秒) EtherCATステートマシンの状態:
PREOP = メールボックス通信の状態、標準から設定変更
消灯(1 s)
点灯(200 ms)		 EtherCATステートマシンの状態:
SAFEOP = Sync Managerチャンネルおよびディストリビュートクロックの検証、出力が安全状態
点灯 EtherCATステートマシンの状態
OP = 通常の動作状態。メールボックス通信およびプロセスデータ通信は可能です。

PROFINET RUN/ErrのLED診断

色: 緑 色: 赤 意味
点灯 消灯 ELターミナルにパラメータ設定済み
消灯(1 s)
点灯(200 ms)		 消灯 EL6631-0010にIPアドレスが未設定
点滅
200 ms		 消灯 EL6631-0010にPROFINET名が未設定
消灯 点滅
200 ms		 EL6631-0010が起動中

PROFINET ErrのLED診断

色: 緑 色: 赤 意味
点灯 消灯 ELターミナルがデータ交換中
点滅
200ms		 消灯 ELターミナルがデータ交換中だが、プロバイダステータスが停止
消灯(1 s)
点灯(200 ms)		 消灯 ELターミナルがデータ交換中だが、モジュールが相違
消灯 点滅
500ms		 AR未確立、
接続の確立が未初期化
点滅
500ms		 点滅
500ms		 PROFINET経由でEL6631-0010を識別中



LEDスタートアップ

Run PN Run/Err PN Err 意味
消灯 消灯 消灯 Eバスに電源電圧未供給、電源供給されている場合EL6631-0010の交換が必要
消灯 消灯 赤点灯 EL6631-0010が起動中、約10秒後に消灯、消灯しない場合 EL6631-0010の交換が必要
