MPによるVL初期設定データ受信処理

以下の手順で、VL初期設定データをロボットコントローラに取込みます。

1

ここからSTEP8までは、WINCAPSIIIを操作します。

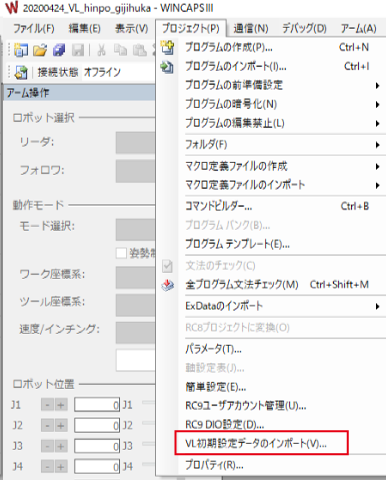

[プロジェクト] - [VL初期設定データのインポート]を選択します。

2

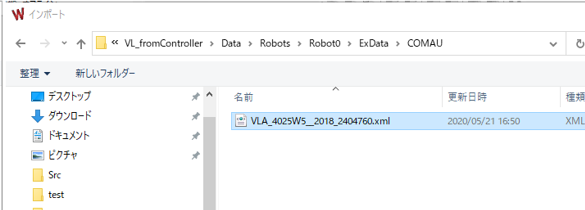

VL初期設定データを選択し、[OK]をクリックします。

3

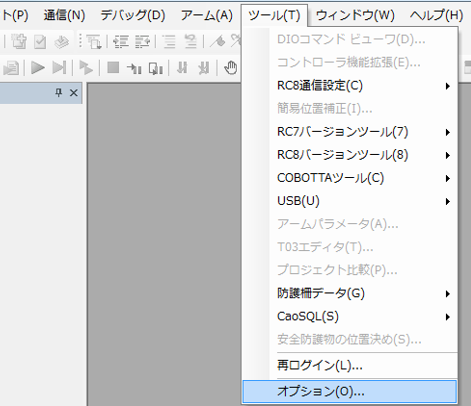

[ツール] - [オプション]を選択します。

4

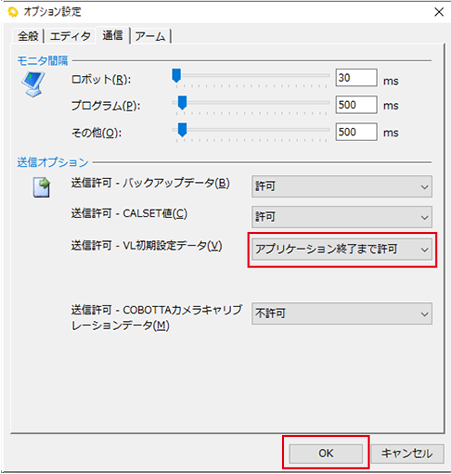

開いた[オプション設定]画面で、[通信]タブの [VL初期設定データ] を "アプリケーション終了まで許可" にして、[OK]をクリックします。

5

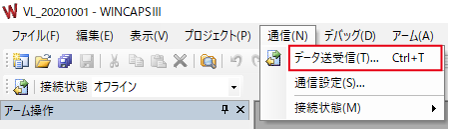

[通信] - [データ送受信]を選択します。

6

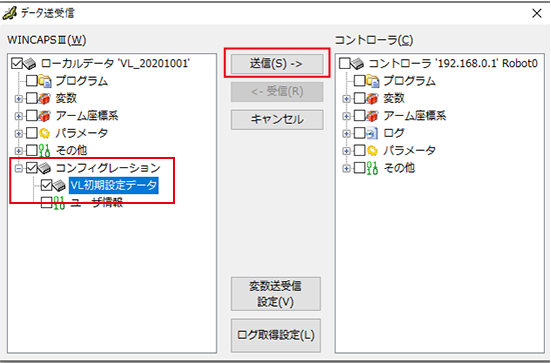

開いた[データ送受信]画面で、"VL初期設定データ" にチェックを入れ、送信ボタンをクリックします。

7

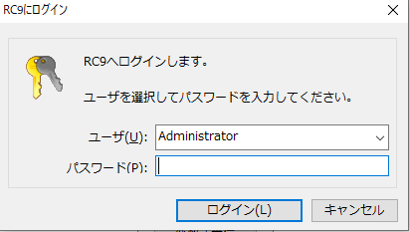

ログインのためのユーザとパスワードが求められます。初期アカウントの"Administrator"を選択し、パスワードに"1234"を入力し、[ログイン]ボタンをクリックします。

8

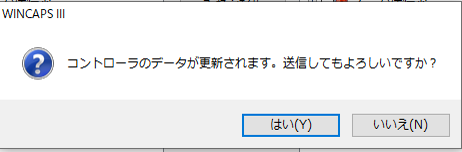

確認画面が出るので、[はい]をクリックします。データ送信が始まります。

9

MPの操作に移ります。

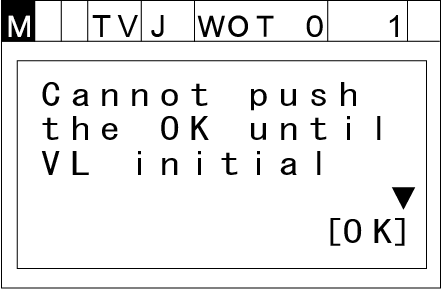

VL初期設定データの受信が完了すると、下記の画面になります。

この状態で[OK]を押します。

10

これで、VL初期設定データの受信処理が完了です。

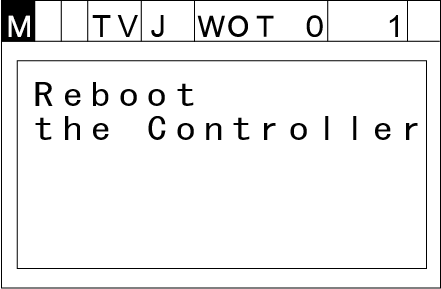

[OK]が消えているのを確認し、ロボットコンローラを再起動します。
