TOOLモード

TOOLモードでは、メカニカルインタフェース座標系(原点がフランジ面中心に設定されている)、すなわちツール座標系を基準にしてロボットを動かすことができます。

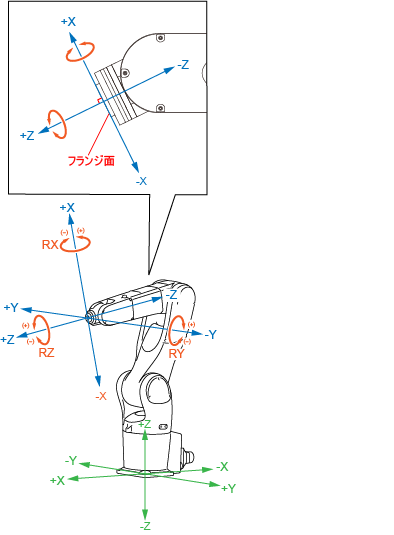

TOOLモードで[X]キー、[Y]キー、または[Z]キーを操作すると、以下に示すように、ロボットフランジがそれぞれX軸、Y軸、またはZ軸に沿って直線動作します。

TOOLモードで[RX]キー、[RY]キー、または[RZ]キーを操作すると、ロボットアームがツール座標系の各軸のまわりを回転動作します。
