ロボット初期設定

ロボットを運転するための基本的なパラメータであるロボットアーム先端の"負荷質量(ツールを使うときはそのツールと先端負荷の合計質量)"、"負荷重心"、およびこれらの負荷条件に対するロボットを最適な速度、加速度で制御するための "最適速度制御機能" を設定できます。

負荷質量、負荷重心、最適速度制御機能を設定する

ロボットの運転条件について、負荷質量(ツールとその先端の負荷の合計質量)およびその重心が把握できたら、下記の手順に従って、これらを設定します。

操作手順

一部のロボットでは簡単設定機能を使って設定できます。 詳細は "簡単設定(スマートTP)" を参照してください。

1

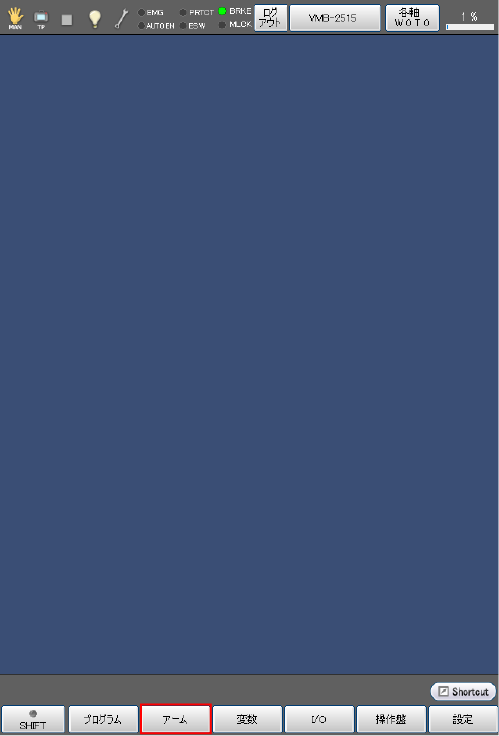

基本画面の[F2 アーム]を押します。

2

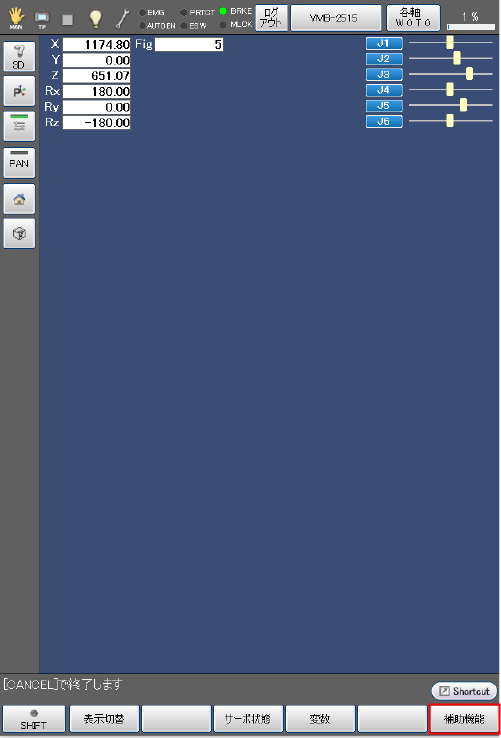

[F6 補助機能]を押します。

3

[F1 使用条件]を押します。

4

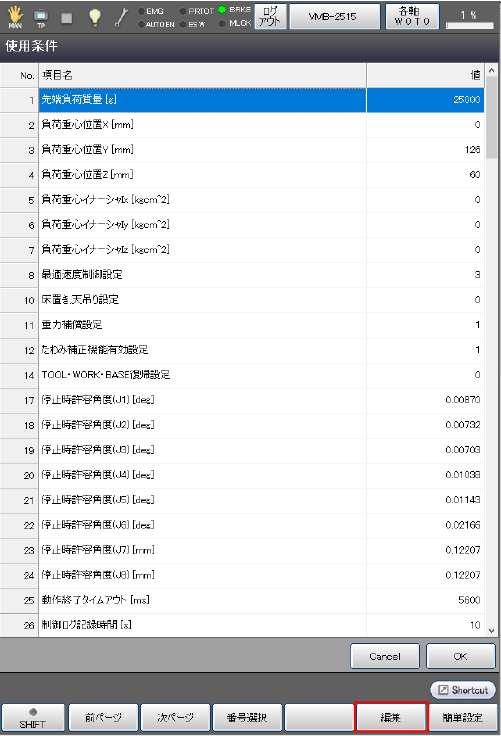

[1 : 先端負荷質量[g]]を選択します。選択された行が反転表示されます。

ここで、[F5 編集]を押します。

5

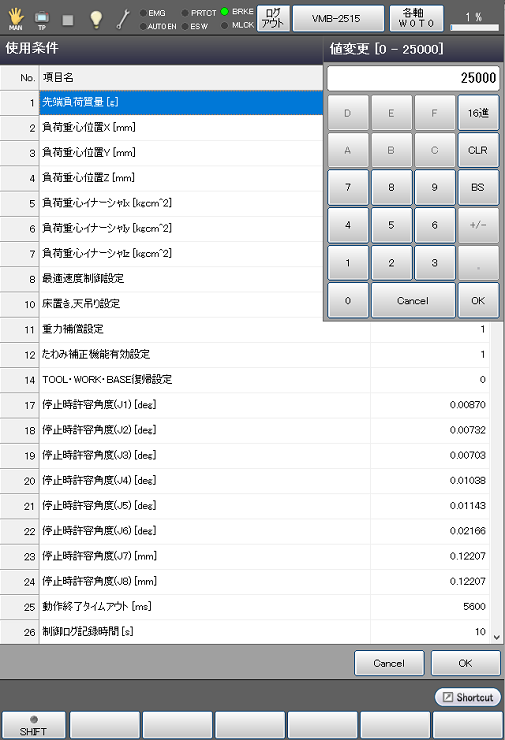

テンキーを使って、必要な数値を入力します。

入力した数値を取消すには、[CLR]または[BS]キーを押します。

入力した数値を確認し、よければ[OK]を押します。

このステップの操作そのものを取消し、元の設定に戻すには、[Cancel]を押します。

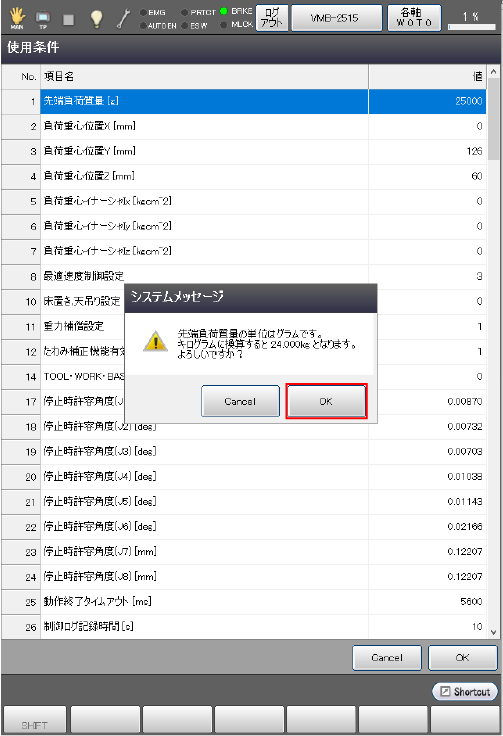

システムメッセージが表示されますので、よければ[OK]を押して確定します。

[Cancel]を押すと、設定は変更されません。

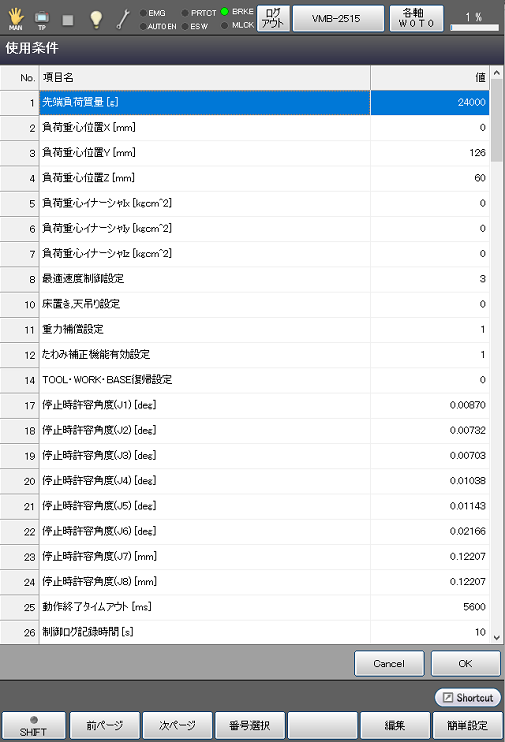

テンキーは消え、下に示すように、新規入力した数値により[1 : 先端負荷質量[g]]が更新されます。

[OK]を押すと、この値が確定します。取消すには[Cancel]を押します。画面は元に戻ります。

6

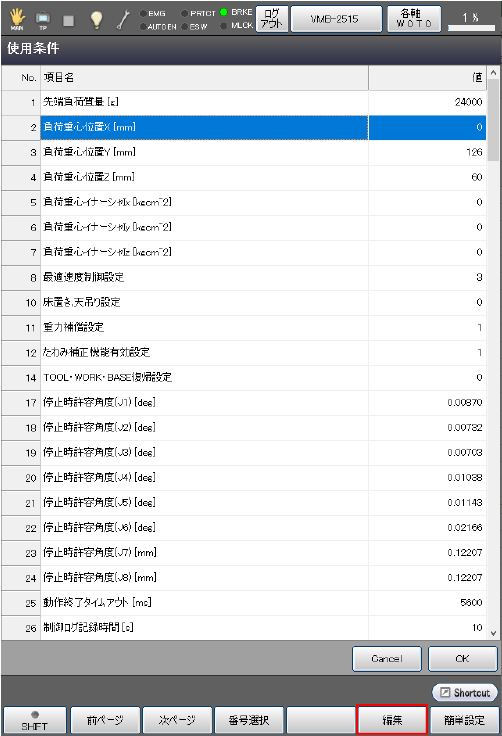

[2 : 負荷重心位置X[mm]]を押して選択します。

選択された行が反転表示されます。

ここで、[F5 編集]を押します。

7

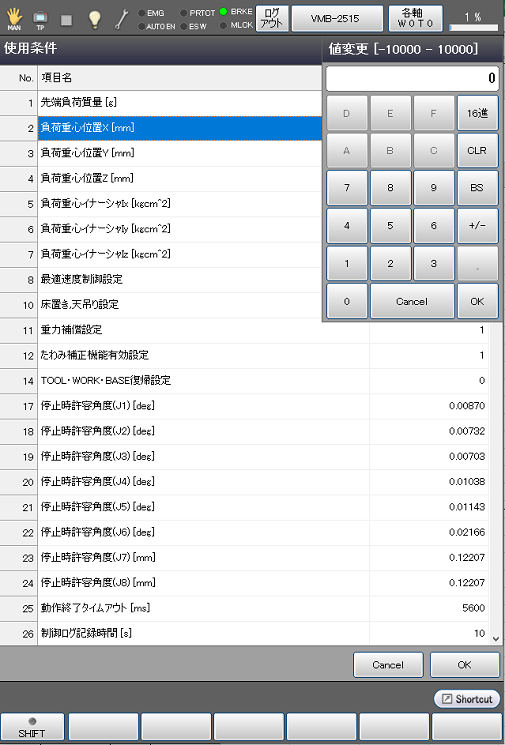

テンキーを使って、必要な数値を入力します。

入力した数値を取消すには、[CLR]または[BS]キーを押します。

入力数値を確認し、よければ[OK]を押して確定します。

このステップの操作そのものを取消し元の設定に戻すには、[Cancel]を押します。

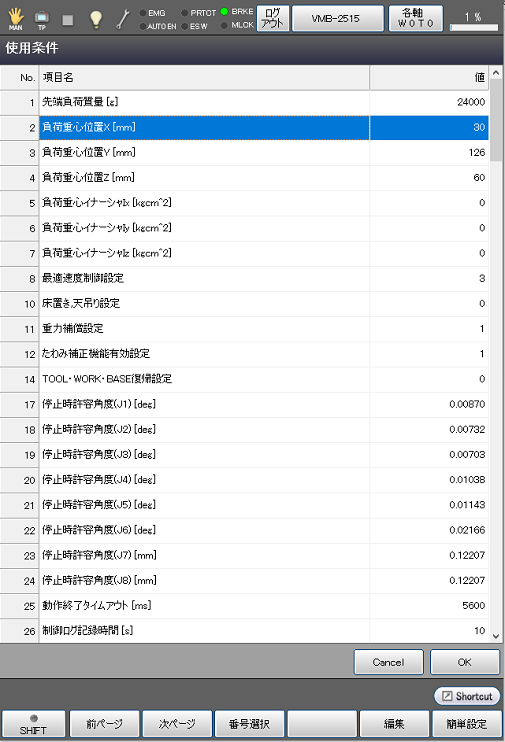

テンキーは消え、下に示すように、新規入力した数値により[2 : 負荷重心位置X(mm)]が更新されます。
[OK]を押すと、この値が確定します。取消すには[Cancel]を押します。画面は元に戻ります。

8

同様に[3 : 負荷重心位置Y[mm]]および[4 : 負荷重心位置Z[mm]]を設定します。

負荷重心イナーシャが分かる場合には、同様に設定します。

9

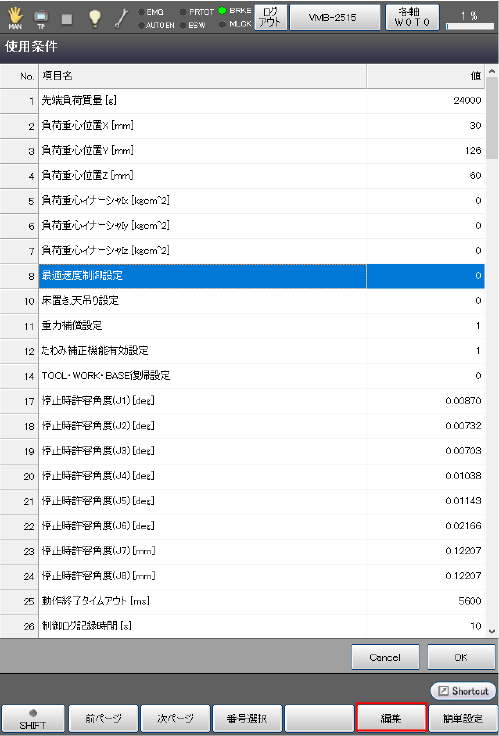

[8 : 最適速度制御設定]を押して選択します。

選択された行が反転表示されます。

ここで、[F5 編集]を押します。

10

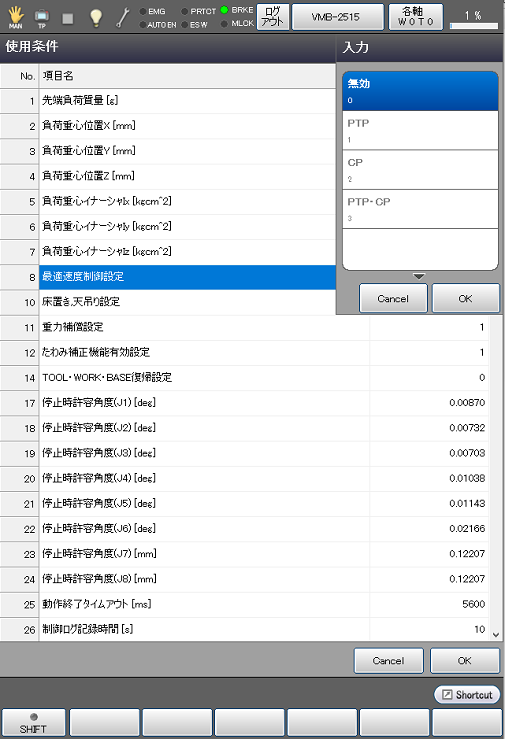

使用する項目を選択し、[OK]を押して確定します。

このステップの操作そのものを取消し、元の設定に戻すには、[Cancel]を押します。

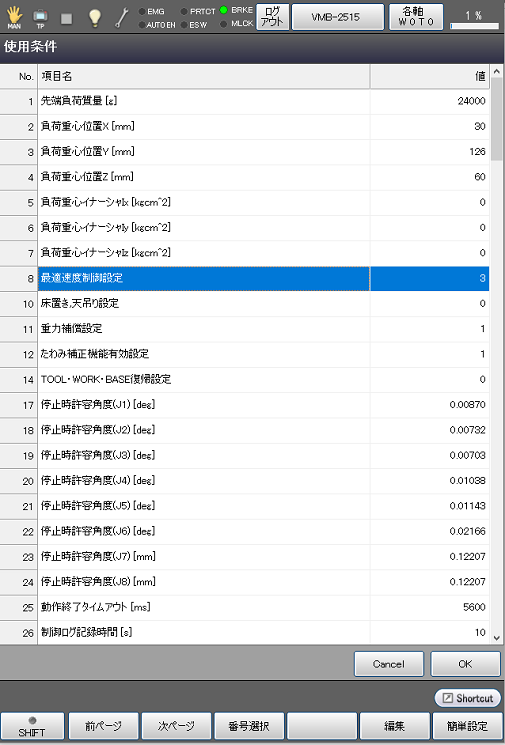

入力画面は消え、下に示すように、新規入力した数値により[8 : 最適速度制御設定]が更新されます。

[OK]を押すと、この値が確定します。取消すには[Cancel]を押します。画面は元に戻ります。

11

[使用条件]画面の[OK]ボタンを押します。



以上で設定は完了です。
