ID : 5647

モータ容量：750W (□100mm)

特性名 単位 モータ型式
オイルシール無し オイルシール有り
R2AA10075FCPWJ* R2AA10075FCPWK*
R2AA10075FXPWJ* R2AA10075FXPWK*
定格出力 W 750
定格回転速度 r/min 3000
最高回転速度 r/min 6000
定格トルク Nm 2.39
連続ストールトルク Nm 2.55
瞬時最大ストールトルク Nm 8.6
ロータイナーシャ × 10－4 (-4乗)（注1） kgm2 2.003
許容負荷イナーシャ（参考値） ロータイナーシャの（倍以下） 5
定格電流（注2） Arms 4.4
連続ストール電流（注2） Arms 4.6
瞬時最大ストール電流（注2） Arms 15.5
トルク定数（注2） Nm/Arms 0.582±10%
質量（ブレーキ有り） kg 4.2
質量（ブレーキ無し） kg 3.3
ブレーキ仕様 保持トルク Nm 3.92以上
回転部イナーシャ × 10-4(-4乗)（代表特性値） kgm2 0.343
定格電圧 V 24±10%
消費電流（注2） Arms 0.30
  • （注1）ブレーキ付きの場合、ロータイナーシャにブレーキ回転部イナーシャを加算してください。
  • （注2）定格電流、連続ストール電流、瞬時最大ストール電流、トルク定数、消費電流の単位は、実効電流値（Arms）で示します。

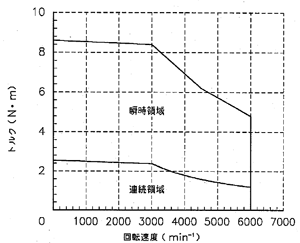

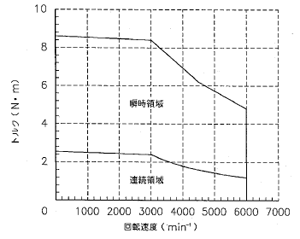

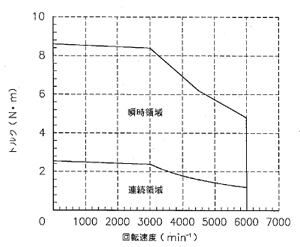

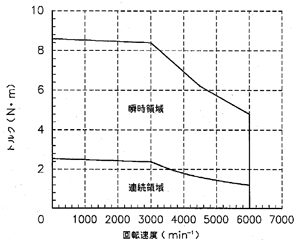

トルク-回転速度特性

R2AA10075FCPWJ*
R2AA10075FXPWJ*
R2AA10075FCPWK*
R2AA10075FXPWK*









ID : 5647
