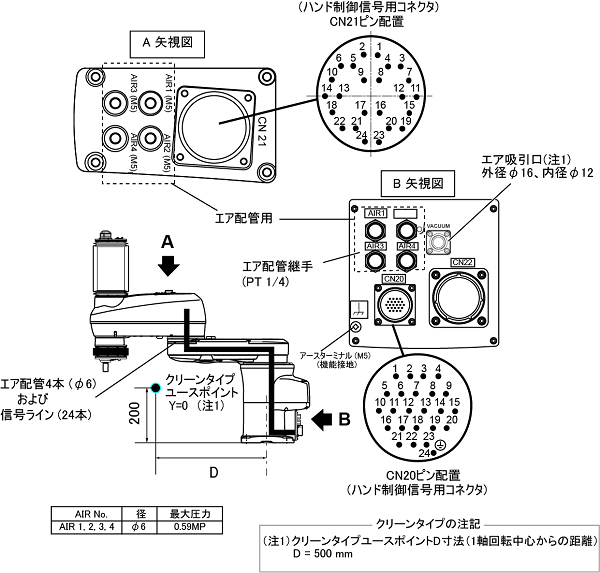

HM-4A85*-C5/HM-4AA0*-C5 (クリーンタイプ)
図が見にくい場合はこちらをご覧ください。(PDF:335KB)
注2 : CN21のピン番号1～24とCN20のピン番号1～24は同じピン番号間が接続されています。許容電流は1ラインあたり1Aです。
注3 : CN20、CN21には付属のコネクタセットをお使いください。
供給するエアにはエアフィルタ(ろ過度 : 5µm以下推奨)に通したドライエアを使用してください。配管前にエアチューブ内をドライエアでエアブロー(フラッシング)してください。エアチューブ内の切粉、切削油、ゴミ等はバルブの故障につながることがあります。
| コネクタセット品番 | 品 番 | 型式と品名 | 外観図 |
|
|---|---|---|---|---|
| 410889-010* | 410877-048* (CN20用) |
JL05-6A24-28S-(A72) (日本航空電子工業製) |
|
|
| 410877-049* (CN20用) |
JL05-24EB3B-(17)-(A72) (日本航空電子工業製) |
適合配線径 |
|
|
| 410877-050* (CN20用) |
JL05-24EB3B-(21)-(A72) (日本航空電子工業製) |
適合配線径 |
||
| 410877-047* (CN21用) |
EBSP2524A (第一電子工業製) |
|
||
